넓은 간격 용접판 열교환기

인증서 : ASME, NB, CE, BV, SGS 등

각 흐름 채널은 플레이트를 함께 용접하여 세심하게 형성됩니다.정확하게 계산된 수의 플레이트로 구성된 플레이트 팩은 견고한 프레임 내에 안전하게 설치되어 생산 시스템과의 원활한 통합을 보장합니다.이 구성에서는 고체 또는 고점도 현탁물을 포함하는 유체와 같은 도전적인 유체가 넓은 간격 채널을 통해 전달됩니다.이러한 채널은 막힘을 방지하고 중단되지 않은 흐름을 가능하게 하기 위해 특별히 설계되었습니다.반면에, 깨끗한 유체는 우수한 열 성능과 작동 신뢰성을 위해 최적화된 반대쪽 채널을 통해 전달됩니다.이 열교환기는 수평 및 수직 설치 구성으로 제공됩니다.수직 디자인은 훨씬 작은 발자국, 막힘에 대한 감수성 감소, 압력강하 감소 등 더 많은 이점을 제공하므로 공간 제약 환경과 유량 효율을 향상시키는 데 최적의 선택입니다.

전문가의 조언을 찾고 계십니까?우리의 숙련된 엔지니어들은 당신을 도울 준비가되어 있습니다.고객의 요구에 맞게 설계된 열교환기 및 추가 서비스에 대해 자세히 알아보십시오.

연락주세요

제품 상세 정보

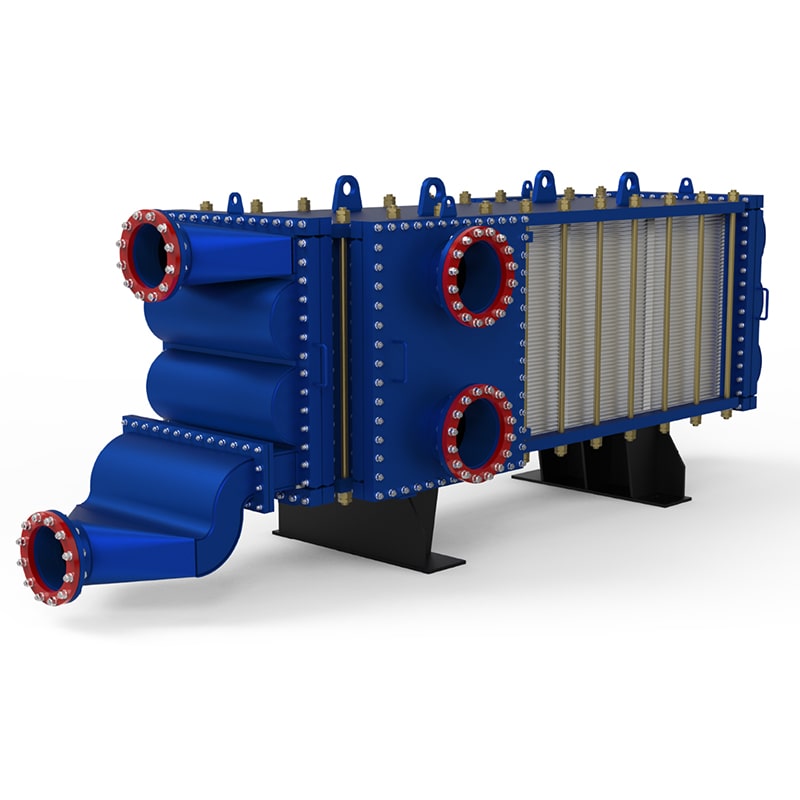

Wide Gap Welded Plate Heat Exchanger 는 무엇인가요?

Wide Gap Welded Plate Heat Exchanger (WGPHE) 는 완전히 용접되고 가스켓이 없는 구조를 특징으로 합니다.이 혁신적인 디자인은 유사한 조건에서 다른 교환기 유형에 비해 높은 열 전달 효율과 낮은 압력 강하의 장점을 유지할뿐만 아니라 특별히 설계된 넓은 간격 채널을 통해 유체 흐름을 원활하게 보장합니다. "데드 존" 이 없으므로 고체 입자 또는 현탁물의 축적 또는 막힘을 방지하여 중단되지 않은 유체 통과를 용이하게하고 막힘 문제를 효과적으로 제거합니다.

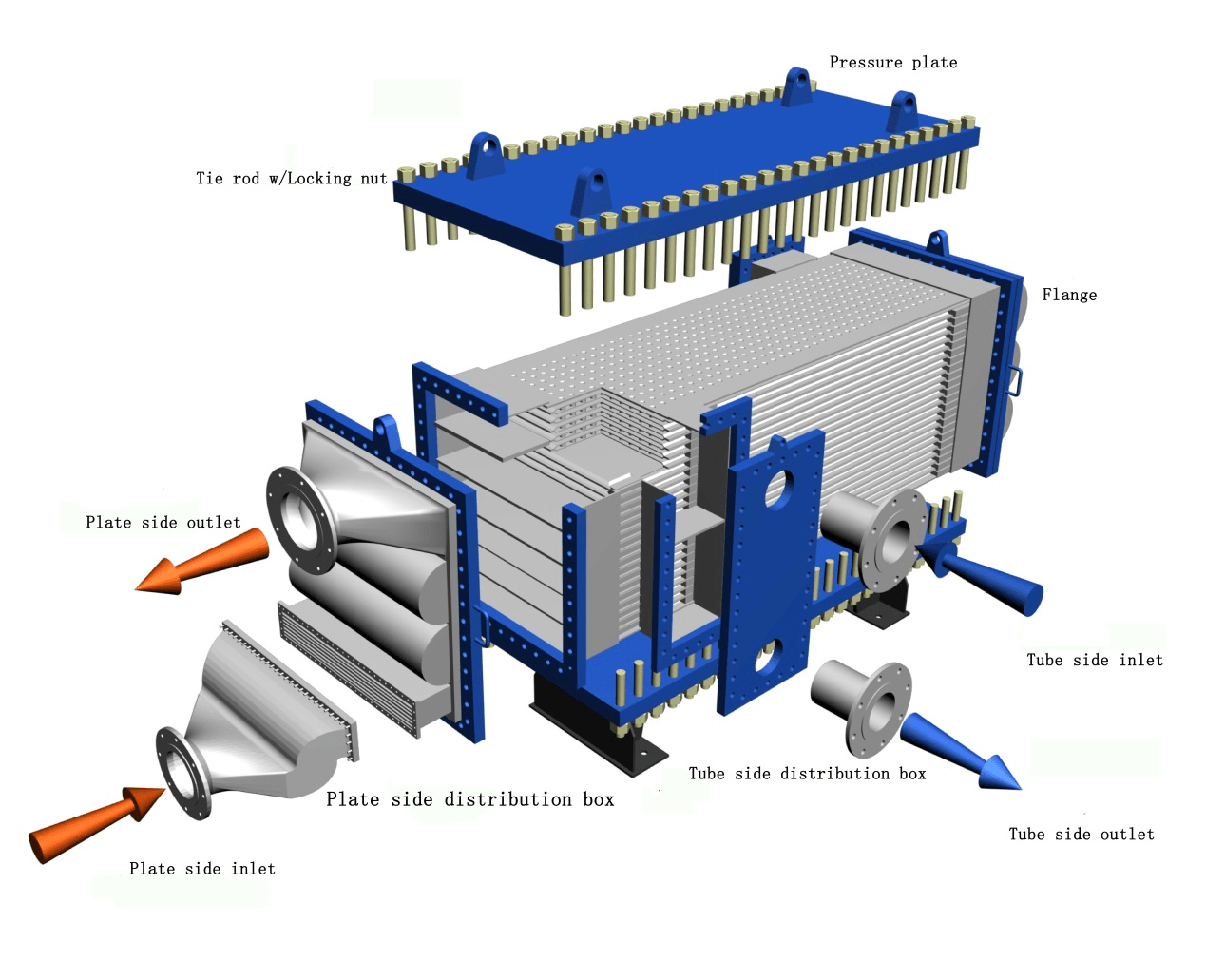

넓은 간격 용접 판 열교환기는 어떻게 구성됩니까?

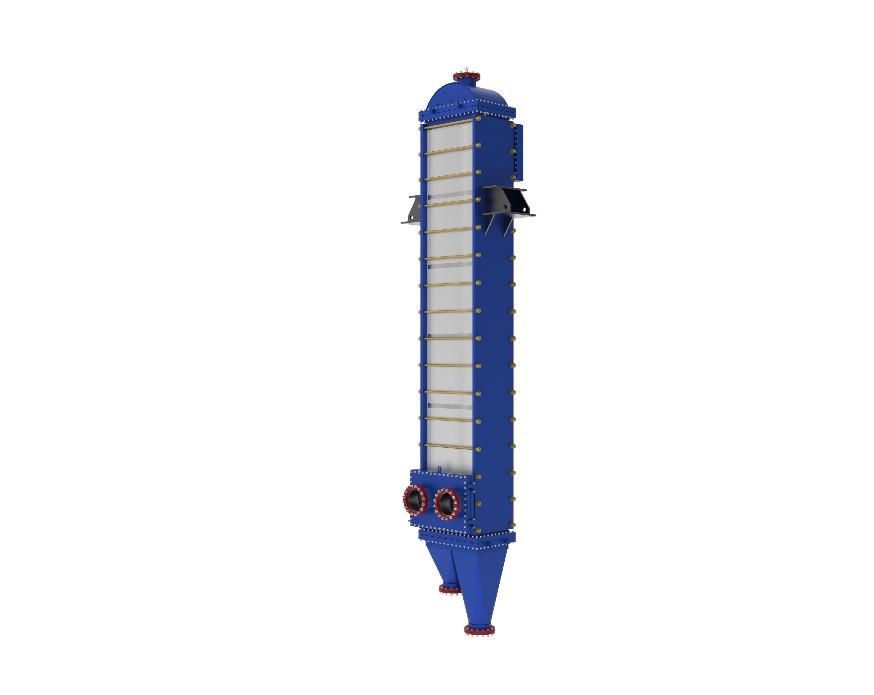

각 흐름 채널은 플레이트를 함께 용접하여 세심하게 형성됩니다.정확하게 계산된 수의 플레이트로 구성된 플레이트 팩은 견고한 프레임 내에 안전하게 설치되어 생산 시스템과의 원활한 통합을 보장합니다.이 구성에서는 고체 또는 고점도 현탁물을 포함하는 유체와 같은 도전적인 유체가 넓은 간격 채널을 통해 전달됩니다.이러한 채널은 막힘을 방지하고 중단되지 않은 흐름을 가능하게 하기 위해 특별히 설계되었습니다.반면에, 깨끗한 유체는 우수한 열 성능과 작동 신뢰성을 위해 최적화된 반대쪽 채널을 통해 전달됩니다.이 열교환기는 수평 및 수직 설치 구성으로 제공됩니다.수직 디자인은 훨씬 작은 발자국, 막힘에 대한 감수성 감소, 압력강하 감소 등 더 많은 이점을 제공하므로 공간 제약 환경과 유량 효율을 향상시키는 데 최적의 선택입니다.

제품 장점

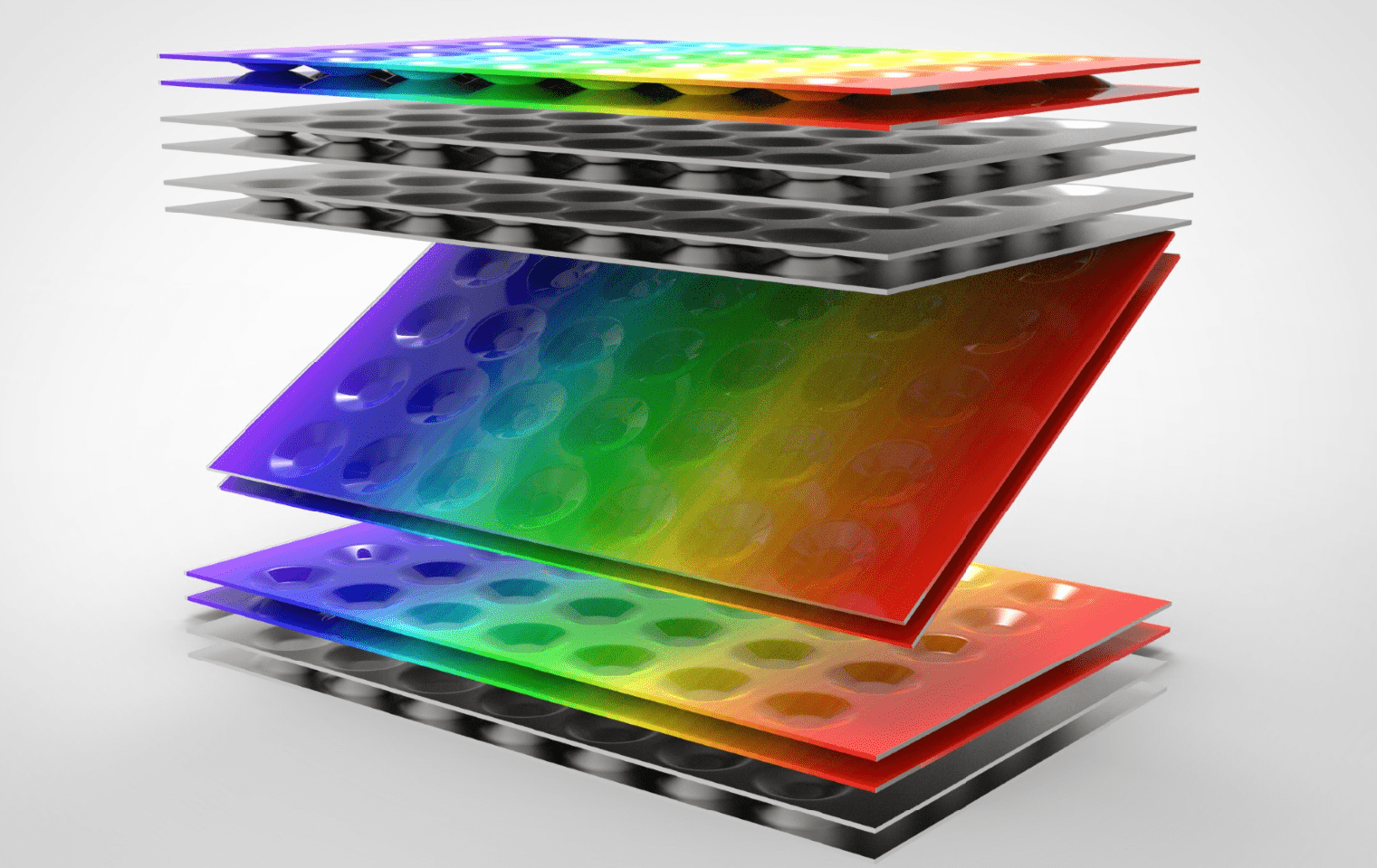

와이드 gap 채널

Wide Gap Channel 은 점성 또는 입자가 함유된 유체를 처리하는 데 높은 효율성을 제공하며 막힘을 방지하고 원활한 흐름을 보장하며 유지보수를 줄이며 압력 강하가 최소화하면서 최적의 열 성능을 유지합니다.

열기 가능 (Opening)

볼트 연결은 네 면 모두 열 수 있도록 설계되어 쉽게 접근할 수 있고 다재다능합니다.이 기능을 사용하면 설치, 유지 보수 및 검사 프로세스 중에 유연성과 편리성을 향상시킬 수 있습니다.

E - 메일 발송
높은 효율성

판 형상 및 흐름 역학 분야의 혁신은 전 세계 에너지 절약 목표에 부합하여 에너지 소비를 줄이는 동시에 열 효율을 더욱 향상시키는 것을 목표로합니다.

완전 용접

가스켓이 없는 구조는 고압 및 고온 환경에서 견고하게 작동할 수 있어 중요한 어플리케이션에서 누출을 방지할 수 있습니다.

E - 메일 발송

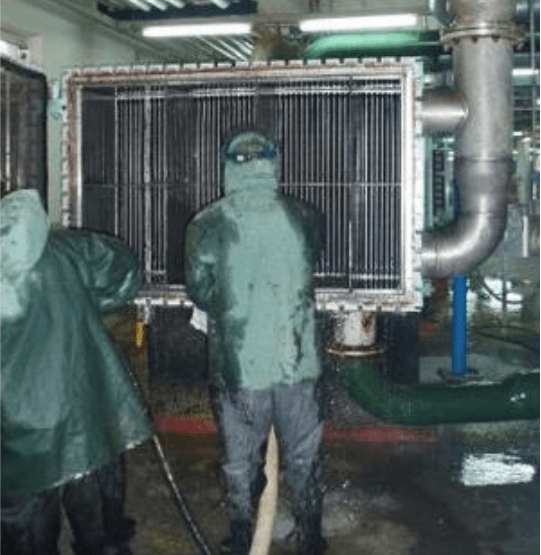

쉽게 청소하기

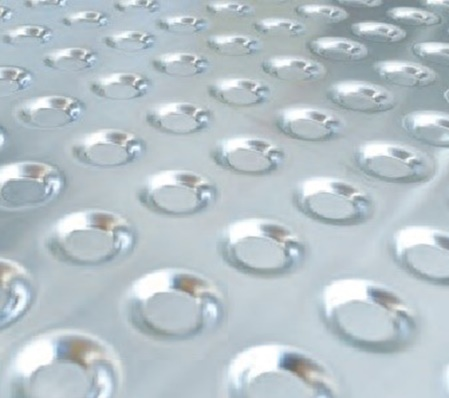

그것은 접근 가능한 열 전달 채널을 특징으로, 기계적 플러시, 화학적 청소, 또는 초음파와 같은 다양한 방법을 통해 퇴적물 및 스케일을 효과적으로 제거 할 수 있습니다.

내구성 (Durity)

고품질 재료로 제작되고 정밀 용접 기술을 활용하여 가혹한 작동 조건에 견딜 수 있으며 장기적인 신뢰성을 보장합니다.

E - 메일 발송

제품 매개 변수

매개변수 항목	매개 변수
맥스.면적	2000 m 2
설계 온도	≤ 350 °C
설계 압력 (Design Pressure)	진공 ~ 35 bar
플레이트 두께	1.0- 2. 5 mm
채널 간격	8 ~ 30 mm

디자인 및 제작 방법
넓은 간격 용접판 열교환기

Thermal Design

열전달 효율: 표면적을 최대화하고 열전달 속도를 높이기 위해 최적화된 플레이트 설계 및 간격.
흐름 배열: 넓은 간격 채널을 위해 구성된 다중 패스 카운터 흐름은 공간 및 성능 요구 사항에 따라 차단을 방지하고 열 효율을 향상시킵니다.
압력강하 관리: 압력강하를 최소화하여 효율적인 유체 흐름을 보장하고 에너지 소비를 줄이기 위해 설계되었습니다.

재질 선택

스테인레스 스틸: 뛰어난 내식성 및 내구성을 제공하여 다양한 응용 분야에 적합합니다.
이중 스테인레스 스틸: 입자로 인해 고도로 침식되는 환경에 적합하며, 우수한 경도와 수명을 제공합니다.
Hastelloy: 산성 환경, 염화물이 풍부한 매체 및 고온을 포함한 매우 부식적인 조건에서 사용됩니다.

용접 및 어셈블리 기술

정밀 용접: 모듈 간의 원활한 연결을 보장하여 누출을 방지하고 구조적 무결성을 유지합니다.
자동 조립: 일관된 품질과 신속한 생산을 위해 첨단 제조 기술을 사용합니다.

Wide Gap 용접판 열교환기의 응용

복잡한 산업용 유체 취급을 위한 효율적이고 신뢰할 수 있는 솔루션을 제공함으로써, 이 열교환기는 다양한 부문에서 원활하고 지속적인 생산 프로세스를 유지하는 데 중요한 역할을 합니다.

금속 산업을 위한 열교환 솔루션 Heat Exchange Solutions for Metallurgy Industry
금속 산업은 원자재 생산에 중요한 부문이며 종종 "산업의 중추" 라고 불립니다.그것은 일반적으로 철 및 철강 생산을 포함하는 철 금속 및 구리, 알루미늄, 납, 아연, 니켈 및 금과 같은 금속의 가공을 포함하는 비철 금속으로 나뉘어 있습니다.

자세히 알아보기

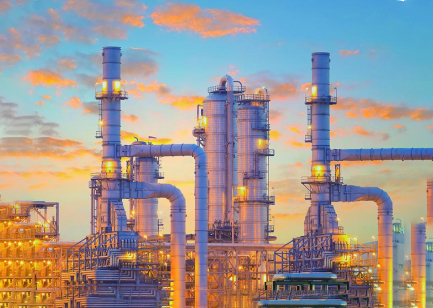

화학 산업을 위한 열교환 솔루션
화학 산업은 다양한 공정 요구 사항을 충족시키기 위해 전문 설계, 정밀 제조 및 엄격한 품질 관리를 결합하는 고도로 기술적 인 부문입니다.플레이트 열교환기는 가열, 냉각, 응축 및 증발을 위한 효율적인 열 전달을 제공하는 이 분야에서 필수적입니다.컴팩트한 설계, 높은 열 효율 및 가혹한 조건에 대한 적응력을 통해 원활한 작동을 보장하고 에너지 소비를 줄이며 지속 가능성 목표를 지원합니다.

자세히 알아보기
"Smart Eye " - 열교환기용 지능형 가디언 전문가
산업 생산에서 열교환기의 안정적인 작동은 생산 효율성 및 에너지 안보와 직접적으로 관련이 있습니다.세계 최고의 열교환기 제조업체로서 Shanghai Plate Heat Exchanger 는 "스마트 아이" 디지털 모니터링 시스템을 개척했습니다.인공 지능, 엣지 컴퓨팅 및 디지털 트윈 기술을 중심으로 한 이 시스템은 전 세계 고객에게 전체 수명주기 지능형 운영 및 유지 보수 솔루션을 제공하여 모든 열교환기가 지속적인 활력을 유지할 수 있도록합니다.
