용접판 열교환기의 이점

산업 공정의 세계에서 효율적인 열 관리는 단순히 유익한 것이 아니라 근본적입니다.열교환기는 유체 간의 열 에너지의 제어된 전달을 용이하게 하는 핵심 구성 요소로 서 있습니다.다양한 디자인이 존재하지만,용접된 열교환기 (WHE)기존의 패스킹 기술이 흔들리지 않는 운영 경계를 극복하도록 특별히 설계된 고유한 견고한 솔루션으로 눈에 띄고 있습니다.이러한 유닛은 기존의 패스킹 설계의 한계를 초월하여 고압, 고온 및 공격적인 미디어 애플리케이션을 위한 향상된 견고성과 작동 기능을 제공합니다.그들의 독특한 구조와 장점을 이해하는 것은 최적의 열 성능과 장기적인 신뢰성을 추구하는 산업에 매우 중요합니다.

용접판 열교환기 (Welded Plate Heat Exchanger) 는 무엇입니까?

핵심적으로 열교환기는 서로 다른 온도에서 두 유체 사이의 열 흐름을 용이하게하는 원리에 따라 작동합니다.전통적인 가스켓 플레이트 열교환기 (PHEs) 는 프레임 내에서 함께 클램핑된 엘라스토머 가스켓으로 밀봉된 일련의 골판판을 사용하여 이를 달성합니다.많은 작업에 대해 매우 효율적이고 다재다능하지만, 가스켓은 본질적으로 특히 온도, 압력 및 화학적 호환성과 관련하여 한계를 나타냅니다.

The용접판 열교환기. 기본 열 전달 영역에서 플레이트 간 gasket 의 필요성을 제거함으로써이 개념을 근본적으로 재 설계합니다.대신, 얇은, 특수 골형 금속 판은 고급 용접 기술, 일반적으로 레이저 또는 플라즈마 용접을 사용하여 함께 결합됩니다.이렇게 하면 일련의 밀봉된 채널이 생성됩니다.하나의 유체는 용접된 채널을 통해 흐르고, 두 번째 유체는 이러한 용접된 쌍 사이에 형성된 채널을 통해 통과하며, 종종 2 차 유체 및 작동 조건과 호환되는 내구성 gasket 에 의해 주변에서 밀봉되거나, 일부 설계에서는 용접된다.이 구조는 WPHE 에 구조적 무결성과 탄력성이 크게 향상되었습니다.

건축, 재료 및 열효율

용접된 PHE 의 제조는 정밀 공학을 포함합니다.골판, 일반적으로 스테인레스 스틸 (예: 304, 316 L), 티타늄, 니켈 합금 (예: Hastelloy) 또는 다른 내식성 금속은 세심하게 쌓여 있습니다.파형 패턴은 임의의가 아니며 유체 흐름에 난류를 유발하도록 신중하게 설계되었습니다.이 난류는 판 표면 근처의 경계층을 파괴하여 열전달 계수를 극적으로 증가시키고 따라서 유닛의 전반적인 열 효율성을 부드러운 흐름 프로파일에 비해 증가시킵니다.

그런 다음 판 쌍은 가장자리를 따라 용접하여 영구적으로 결합되어 견고한 판 팩을 만듭니다.그런 다음 이 팩은 일반적으로 고정 및 이동 압력 플레이트, 조임 볼트 및 지원 기둥을 포함하는 견고한 프레임 구조 내에 수용되며, 원칙적으로 가스킷이있는 PHEs 와 유사하지만 종종 더 높은 힘을 견딜 수 있도록 제작됩니다.용접 공정은 높은 수준의 밀봉 무결성을 보장하며, 누출이 허용되지 않는 휘발성, 독성 또는 고가치 유체를 취급할 때 중요합니다.

대부분의 완전 용접 열교환기는 역전류의 원리에 따라 작동합니다.뜨거운 유체와 차가운 유체는 각각의 채널을 통해 반대 방향으로 흐른다.이 배치는 열전달 표면의 전체 길이를 따라 평균 온도 차이 (LMTD) 를 최대화하여 가능한 가장 효율적인 열교환을 가능하게 하고 두 유체 간의 온도 접근을 더 가깝게 합니다.

용접된 구조의 강력한 이점

용접으로 가스켓을 교체하면 다양한 이점이 열리고 운영 범위가 크게 확장됩니다.

1.우수한 압력 및 온도 내성: 이것은 아마도 가장 중요한 장점입니다.엘라스토머 가스킷에 의해 부과되는 제약이 없다면, WPHEs 는 기존의 가스킷이 실패할 수 있는 상당히 높은 압력과 온도에서 안정적으로 작동할 수 있습니다.이것은 증기 응용, 열 오일 시스템 및 고압 화학 반응에 적합합니다.

2.향상된 안전 및 누출 방지: 용접된 이음매는 가스킷이 장착된 장치에 비해 잠재적 누출 경로를 크게 줄일 수 있습니다.이는 위험하거나, 가연성 또는 환경적으로 민감한 유체와 관련된 응용 분야에서 가장 중요합니다.

3.컴팩트한 발자국 : 그들의 가스켓 같은, WPHEs 는 상대적으로 작은 부피와 발자국 내에서 높은 열 전달률을 제공, 특히 유사한 의무에 대한 전통적인 쉘 및 튜브 교환기와 비교할 때.이것은 귀중한 플랜트 공간을 절약합니다.

4.견고성 및 피로 저항성 향상: 단단한 용접 구조는 압력 및 온도 순환에 대한 우수한 저항성을 제공하여 까다로운 작동 일정에서 장치의 수명과 신뢰성을 향상시킵니다.

5.공격적인 미디어에 적합성 : 티타늄 또는 헤스텔로이와 같은 적절한 용접판 재료를 선택함으로써 WPHEs 는 표준 gasket 재료를 빠르게 분해시키는 부식성이 높은 유체를 처리 할 수 있습니다.

6.더러운 잠재력 감소 (특정 설계): 모든 열교환기는 더러운 것을 경험할 수 있지만, 특정 WPHE 설계, 특히 넓은 간격 변형은 좁은 채널을 가진 표준 PHEs 보다 더 효과적으로 현탁 고체, 섬유 또는 더 높은 점도를 가진 유체를 처리하도록 설계되었습니다.

이러한 고유한 장점은 특정 산업 과제에 맞게 설계된 다양한 특수 설계를 제공합니다.두 가지 두드러진 유형을 살펴보자: Let 's explore two prominent types:

용접판 열교환기의 다양한 유형

다양한 어플리케이션에 맞춤형 솔루션이 필요하다는 점을 인식하면서 WPHEs 는 다양한 구성으로 제공됩니다.주요 제조업체가 제공하는 두 가지 두드러진 유형은 다음과 같습니다 :

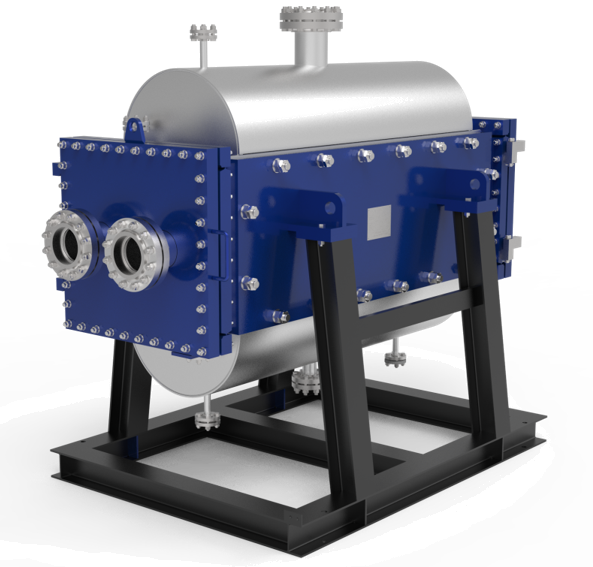

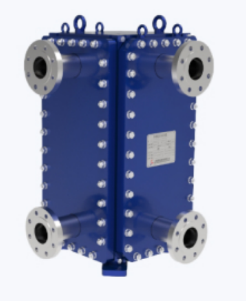

● 표준 용접판 열교환기: 이들은 일반적인 고온, 고압 작업 및 가스켓 호환성이 우려되는 공격적인 매체를 포함하는 응용을 위해 설계된 워크마스 카테고리를 나타냅니다.그들은 다양한 산업에서 쉘 및 튜브 열교환기에 대한 컴팩트하고 효율적인 대안을 제공합니다. HT - Block 용접판 열교환기 (HT - Block Welded Plate Heat Exchanger)TP 용접 판 열교환기, 어려운 조건에서 열 성능과 신뢰성을 향상시키는 용접 구조의 핵심 이점을 구현합니다.

● Wide Gap 용접 판 열교환기: 더 어려운 유체로 인한 문제를 해결하기 위해 특별히 설계된 이러한 교환기는 판 사이에 더 넓은 채널을 특징으로합니다.이 설계는 막힘의 위험을 크게 줄이고 점성 유체 또는 현탁 고체, 섬유 또는 미립자가 포함된 유체의 부드러운 통과를 허용합니다.그들은 펄프 및 종이, 설탕 가공, 에탄올 생산 및 표준 플레이트 교환기가 빠르게 더러워질 수있는 특정 화학 응용 분야와 같은 산업에서 귀중합니다. The넓은 간격 용접판 열교환기 이러한 까다로운 작업에 맞게 설계되어 다른 설계가 어려움을 겪을 수 있는 무중단 운영을 보장합니다.

광범위한 응용 프로그램

WPHE 의 고유한 견고성과 효율성은 광범위한 산업 응용 분야에 적합합니다.

석유 및 가스 : 원유 난방 / 냉각, 가스 처리, 글리콜 탈수, 열유 시스템.

화학산업: 부식성 산 및 염기 처리, 공정 유체 가열 / 냉각, 용매 응축, 반응 루프의 교환기.

전력 발생: 터빈 윤활유 냉각, 폐쇄 루프 냉각수 시스템, 지열 난방, 급수 예열.

음식 & 음료 : 더 높은 온도 또는 압력을 포함하는 가공 응용 프로그램 (가스킹 된 유닛은 종종 충분하며 위생 응용 프로그램에서 청소를 용이하게하기 위해 선호되지만).

제약품: 높은 무결성 및 온도 / 압력 능력을 필요로하는 특정 용매 또는 프로세스를 처리합니다.

펄프 & 종이 (Pulp & Paper): 검은 주류 가열, 흰 주류 냉각 (광간격이 종종 선호됩니다).

일반적인 질문 해결

WPHEs 에 대해 자주 제기되는 몇 가지 질문:

● 그들은 가스켓 PHEs 와 어떻게 다른가?

주요 차이점은 판 사이의 밀봉 방법 - 용접 대 가스켓 - 으로 인해 WPHEs 에 대한 더 높은 압력 / 온도 등급과 다른 화학적 호환성 프로파일이 발생합니다.

● 더러운 유체를 처리할 수 있습니까?

표준 WPHEs 는 채널 형상에 따라 오염 가능성에 대해 가스켓이 있는 PHEs 와 유사하게 동작합니다.그러나 Wide Gap WPHEs 는 오염되거나 미립자가 함유되어 있는 유체를 더 잘 관리하도록 특별히 설계되었습니다.

● 그들은 어떻게 청소합니까?

화학 용액을 사용한 CIP (Cleaning - In - Place) 는 가스켓을 가진 유닛과 유사하게 종종 실현 가능합니다.그러나, 기계적 청소 접근은 특정 설계에 따라 더 제한될 수 있습니다 (예를 들어,완전히 용접된 유닛은 반 용접보다 접근성이 적습니다.)제조업체의 지침은 필수적입니다.

● 수리 또는 수정을 위해 유닛에 용접하는 것은 무엇입니까?

제조 후 열교환기 본체 또는 플레이트 팩에 직접 필드 용접하는 것은 강력히 권장되지 않습니다.높은 지역 열은 정밀 플레이트와 기존 용접을 손상시킬 수 있으며, 잠재적으로 무결성을 손상시키고 보증 무효화시킬 수 있습니다.수리에는 일반적으로 특수 절차 또는 플레이트 팩을 교체합니다.

● 어떤 요소가 선택에 영향을 미치는가?

주요 고려 사항은 작동 온도 및 압력, 유체 특성 (부식성, 점도, 고체 함량), 필요한 열 작업, 허용 압력 강하, 필요한 건축 재료 및 장기적인 작동 신뢰성 요구 사항입니다.

모델 번호: The Welded Advantage

용접판 열교환기는 열전달 기술에서 상당한 발전을 나타내며, 기존의 패스킹 설계의 기능을 넘어서는 애플리케이션에 견고하고 효율적이며 신뢰할 수 있는 솔루션을 제공합니다.극한의 온도와 압력을 견딜 수 있고, 공격적인 미디어를 처리하며, 높은 운영 무결성을 보장할 수 있는 능력은 다양한 산업의 중요한 프로세스에 필수적입니다. TP 용접판 열교환기와 같은 표준 구성 또는 까다로운 유체에 대한 와이드 gap 모델과 같은 특수 솔루션을 선택하든, WPHEs 는 가장 중요한 곳에서 탁월한 열 성능을 제공합니다.

프로세스가 까다로운 조건에서 탁월한 열 제어를 요구하는 경우 용접판 열교환기 기술의 이점을 활용하는 것이 효율성과 신뢰성을 향상시키는 열쇠입니다. HT - 블록 용접 판 열교환기 및 TP 용접 판 열교환기 및 와이드 gap 용접 판 열교환기의 상세 사양을 살펴 보거나, 이러한 솔루션이 특정 운영을 최적화하는 방법에 대한 상담을 위해 열공학 전문가에게 문의하십시오.
