열교환기 (Heat Exchanger)

A (A)열교환기 한 유체에서 다른 유체로의 열 전달을 용이하게 하기 위해 설계된 특수 장비입니다.이 메커니즘은 다양한 시스템 전반에 걸쳐 온도 균형을 유지하여 기계와 프로세스가 최적으로 작동하도록 보장하는 데 필수적입니다.효율적인 열교환이 없으면 과열, 에너지 낭비 및 잠재적인 시스템 고장이 발생할 수 있습니다.

산업 및 일상 생활에서 열교환기의 적용

산업단지의 한계를 넘어서는 산업 열교환기 우리의 일상생활에 침투합니다.우리의 집을 따뜻하게하는 라디에이터에서 우리의 음식을 보존하는 냉장 시스템에 이르기까지 이러한 장치는 필수적입니다.산업에서, 그들은 발전소, 화학 가공 단위 및 제조 라인의 중추이며, 그들의 유비쿼터스와 중요성을 강조합니다.

열전달 (Heat Transfer) 열교환기 (Heat Exchanger)

작업원칙 의열교환기 Heat Exchanger.' s ' 에 해당되는 글 1 건

열교환기의 효율성은 세 가지 주요 열전달 메커니즘에 달려 있습니다.

Conduction (conductivity): 이것은 재료를 통해 또는 접촉하는 재료를 통해 열의 직접 전달에 관한 것입니다.열교환기에서는 두 유체를 분리하는 벽을 통해 전도가 발생합니다.

대류 (Convection): 이것은 액체의 대량 이동으로 인한 열의 이동을 포함합니다.밀도 차이에 의해 자연적으로 구동되거나 펌프 또는 팬과 같은 외부 수단에 의해 강제로 유도 될 수 있습니다.

방사선.이것은 전자기파를 통한 열의 전달입니다.열교환기에서 덜 지배적이지만, 고온 응용 분야에서 역할을 할 수 있습니다.

효율적인 열교환을 위한 주요 고려 사항

최적의 열 전달을 달성하려면 신중한 설계 고려 사항이 필요합니다 :

재질 선택: 높은 열 전도도를 가진 재료는 열전달 속도를 향상시킵니다.또한, 내식성 재료는 교환기의 수명을 연장합니다.

표면 면적 최적화: 유체와 접촉하는 표면적을 극대화하면 열 전달이 증가합니다.이것은 지느러미와 같은 확장된 표면을 통해 달성될 수 있다.

플로우 정렬: 두 유체의 상대적 움직임 (counterflow, parallel flow, or crossflow) 은 온도 그라데이션과 결과적으로 열 전달 효율에 영향을 미칩니다.

What are the 메인열교환기 (Heat Exchanger)

쉘 및 튜브 열교환기 (Shell and Tube Heat Exchanger)

원통형 쉘 안에 둘러싸인 일련의 튜브로 구성된 쉘 및 튜브 열교환기는 내구성과 다재다능성으로 유명합니다.한 유체는 튜브를 통과하고 다른 유체는 쉘 내부에서 튜브 주위를 흐릅니다.이 설계는 고압 애플리케이션을 처리하는 데 능숙하며 석유 화학 가공 및 발전과 같은 산업에서 널리 사용됩니다.

판 열교환기 (plate heat exchanger):

콤팩트한 공간의 효율성

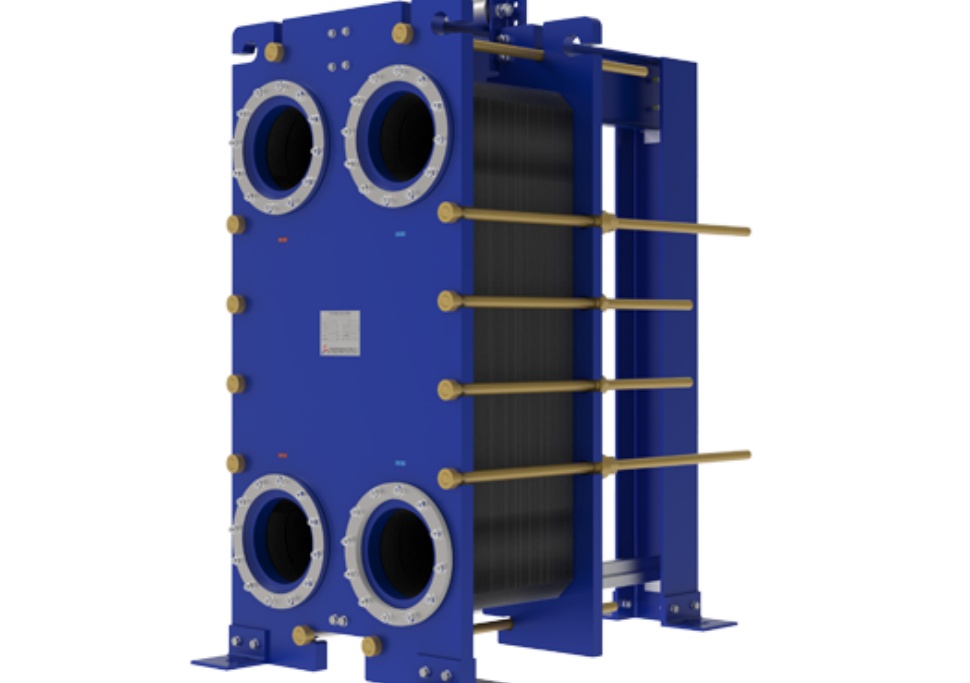

Plate Heat Exchanger (PHEs) 는 골판판을 쌓아 밀도가 높은 유체 채널을 생성함으로써 컴팩트한 효율을 달성합니다.플레이트 패턴에서 난류 흐름은 열 전달을 3 - 5 배 증가시켜 공간 요구량을 줄일 수 있습니다.모듈식 설계를 통해 면적 확장 없이 플레이트를 추가 / 제거하여 용량을 조정할 수 있습니다.그들의 부피는 쉘 및 튜브 유형보다 90 % 작으며 HVAC, 선박 또는 공장의 좁은 공간에 이상적입니다.가벼운 재료 (예:스테인레스 스틸) 은 공간 절약 기능을 더욱 향상시킵니다.

플레이트가 열전달을 최적화하는 방법

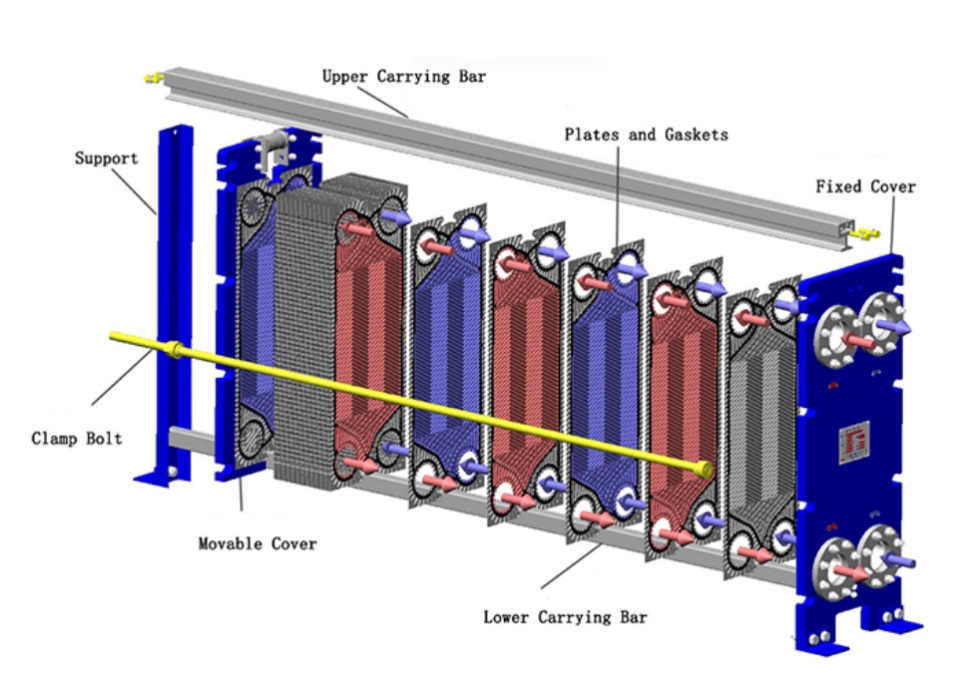

PHE (plate heat exchanger) 플레이트 열교환기여러 개의 얇은 골판이 함께 쌓여서 유체 흐름을 위한 교차 채널을 만듭니다.골형은 난류를 유발하여 열전달 계수를 향상시키고 컴팩트한 발자국 내에서 효율적인 열교환을 보장합니다.

청소 및 운영상의 이점

Modular nature 의플레이트 형 열교환기 쉽게 분해하여 간단한 청소 및 유지 보수를 용이하게합니다.이 설계는 가동 중지 시간을 최소화하고 일관된 운영 효율성을 보장합니다.

식품 가공에서 HVAC 시스템으로

그들의 컴팩트한 디자인과 높은 효율은패스케이프 플레이트 열교환기 식품 가공 시설 및 HVAC 시스템과 같은 공간이 제한된 애플리케이션에 적합합니다.그들은 청소하기 쉽기 때문에 엄격한 위생 표준을 요구하는 산업에서 특히 선호됩니다.

플레이트 및 쉘 열교환기 (Plate and Shell Heat Exchanger):

플레이트 및 쉘 디자인을 결합한 이 유형은 용접된 플레이트 팩을 원통형 쉘에 내장합니다.쉘 및 튜브 유닛의 압력 저항을 갖춘 판 교환기의 컴팩트성을 제공합니다.유체는 플레이트 채널과 쉘 사이드 공간을 통해 흐르며, 높은 열 효율과 최대 80 bar 의 처리 압력을 달성합니다.응용 분야에는 지역 난방, 석유 및 가스 처리 및 고압 증기 시스템이 포함됩니다.그들의 하이브리드 디자인은 더러운 것을 줄이고 열 팽창을 수용하지만 더 높은 비용이 든다.용접 구조로 인해 유지 보수는 어려움이 있지만 까다로운 조건에서 전통적인 유형을 능가합니다.

핀 튜브 열교환기:

핀 파이프교환기는 파이프의 외부에 핀을 부착하여 유체와 가스 사이의 열 전달을 향상시킵니다.지느러미는 표면적을 증가시켜 가스의 낮은 열전도성을 보상합니다.이들은 에어컨, 자동차 라디에이터 및 항공 우주 냉각 시스템에서 널리 사용됩니다.강제 대류 (Forced convection, e. g.팬 (fan) 은 종종 가스 측 열 전달을 개선하기 위해 사용됩니다.구리 튜브가 장착된 알루미늄 핀과 같은 재료는 전도도와 비용의 균형을 제공합니다.가스 - 액체 열교환에 효과적이지만 지느러미 표면의 오염은 시간이 지남에 따라 효율성을 감소시킬 수 있습니다.그들은 플레이트 교환기보다 덜 컴팩트하지만, 공기 또는 가스를 매체 중 하나로 필요로 하는 시나리오에서 탁월합니다.

공기 냉각 열교환기 (Air - cooled Heat Exchanger)

냉각 매체로 주변 공기를 사용하는 공기 냉각 열교환기는 물에 대한 필요성을 제거하여 환경적으로 지속 가능하고 비용 효율적입니다.그들은 대류 열 전달을 향상시키는 핀이있는 튜브와 팬으로 구성됩니다.발전소 및 석유화학 산업에서 일반적으로 사용되는 이러한 교환기는 물 자원이 부족한 지역에서 특히 유리합니다.

이중 파이프 열교환기 (Double Pipe Heat Exchanger)

헤어핀 열교환기로도 알려진 이중 파이프 디자인은 하나의 파이프가 다른 파이프 안에 내포되어 있습니다.한 유체는 내부 파이프를 통해 흐르고 다른 유체는 두 파이프 사이의 환형 공간에서 순환합니다.이 간단한 디자인은 비용 효율적이며 열 전달 요구 사항이 낮은 애플리케이션에 적합합니다.그것의 모듈성은 쉽게 설치하고 확장성을 가능하게 한다.

성능 비교, 유지 관리 원가 및 비용

열전달효율과 운영효과성의 차이점

각 열교환기 유형은 고유한 성능 특성을 제공합니다.

쉘 및 튜브 교환기는 고압 및 온도를 처리하는 데 탁월하므로 무거운 용량에 적합합니다.

플레이트 교환기 (plate exchange), 높은 표면적 대 체적 비율로 컴팩트한 디자인에서 우수한 열 전달률을 제공합니다.

공기 냉각 교환기는 물 공급원과 독립적이며, 이중 파이프 교환기는 소규모 운영을 위한 단순성과 신뢰성을 제공합니다.

유지 보수

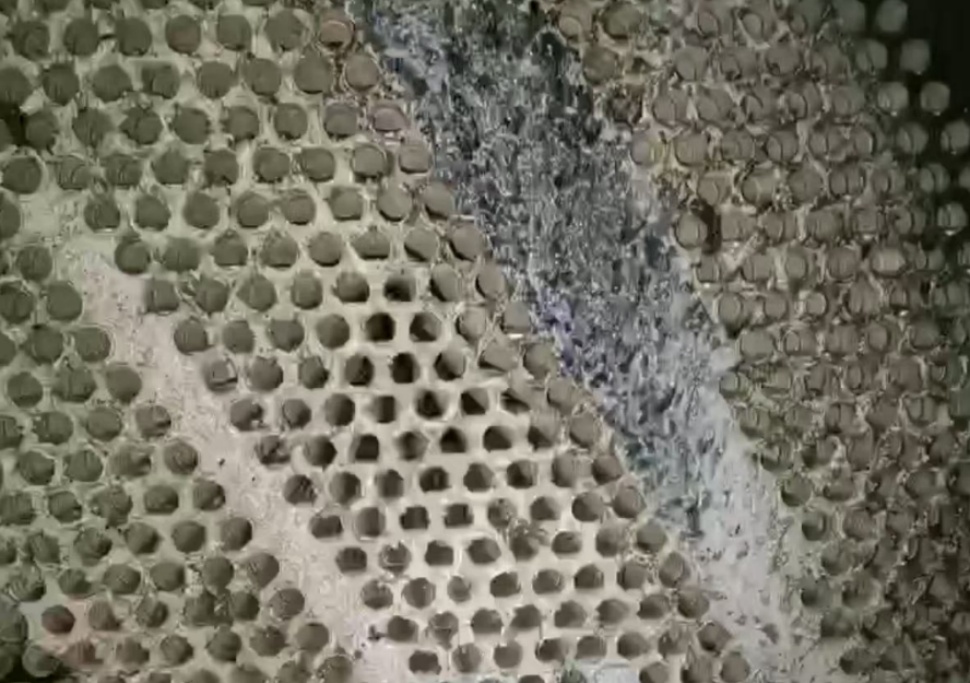

열전달 표면에 불필요한 물질이 축적되는 얼룩은 성능을 저하시키고 운영 비용을 증가시킬 수 있습니다.쉘 및 튜브 교환기는 특히 튜브의 오염을 해결하기 위해 주기적으로 청소해야 할 수 있습니다.플레이트 열교환기는 청소하기 쉽지만 시간이 지남에 따라 가스켓을 교체해야 할 수도 있습니다.재료 선택은 부식을 완화하고 교환기 수명을 연장하는 데 중요한 역할을합니다.

비용 및 설치비

초기 투자 및 설치 비용은 교환기 유형마다 다릅니다.

쉘 및 튜브 교환기는 초기 비용이 더 높을 수 있지만 까다로운 환경에서도 수명을 제공합니다.

플레이트 열교환기는 공간 및 유지 보수 측면에서 비용을 절감하지만 압력 및 온도 임계값에 대한 제한이 있을 수 있습니다.

공기 냉각 교환기는 물 사용을 제거함으로써 운영 비용을 절감할 수 있으며 이중 파이프 교환기는 특정 응용 분야에 대한 경제적인 솔루션을 제공합니다.

올바른 열교환기 선택하기

교환기 유형에 따른 유체 특성 및 작동 조건의 일치

선택 과정에서 점도, 부식성 및 온도 범위와 같은 유체 특성을 고려해야 합니다.예를 들어, 점도가 높은 유체는 쉘 및 튜브 교환기의 견고한 설계로부터 혜택을 받을 수 있으며, 부식성이 없고 점도가 낮은 유체는 플레이트 교환기에 적합할 수 있습니다.

업계별 요구 사항:

다양한 산업은 열교환기 성능에 대한 고유한 요구 사항을 부과합니다.화학 가공은 공격성 물질에 저항하는 재료가 필요할 수 있지만 식품 및 음료 산업은 위생과 청소 용이성을 우선시합니다. HVAC 시스템은 종종 컴팩트하고 효율적인 설계를 선호하며 발전 시설은 높은 열 부하를 처리 할 수있는 교환기가 필요합니다.

마지막 생각 (Final Thought)hts

열교환기의 네 가지 주요 유형 - 쉘 및 튜브, 플레이트, 플레이트 및 쉘, 핀 튜브, 공기 냉각 및 이중 파이프 - 에 대한 포괄적 인 이해는 각각 특정 응용 분야에 맞게 조정 된 독특한 특성을 가지고 있음을 보여줍니다.

쉘 및 튜브 교환기는 고압 및 고온 시나리오를 처리할 수 있는 견고성과 능력으로 찬사를 받아 석유화학 가공 및 발전과 같은 산업에서 필수적입니다.

컴팩트하고 효율적인 설계를 갖춘 플레이트 열교환기는 HVAC 시스템 및 식품 가공과 같은 공간이 제한되어 있으며 빠른 열 반응이 필요한 응용 분야에 이상적입니다.

공기 냉각 열교환기는 냉각에 주변 공기를 활용하여 물을 절약하고 운영 비용을 절감함으로써 환경 친화적 인 솔루션을 제공하며 건조한 지역이나 물 자원이 제한된 지역에서 특히 유용합니다.

단순성과 비용 효율성을 특징으로 하는 이중 파이프 열교환기는 소규모 작업이나 프로세스 요구 사항이 간단하고 복잡한 열교환 솔루션이 필요하지 않은 경우에도 적합합니다.
