TP 용접 판 열교환기

인증서 : ASME, NB, CE, BV, SGS 등

산업 공정에서는 입자가 적재된 유체 (예: 미세먼지) 와 같은 어려운 유체를 처리하기 위해 특수 열교환 솔루션이 필요합니다.슬러리 (slurry), 점성 유체 (e. g.,시럽) 과 섬유 함유 유체 (예:펄프 (pulp)신뢰할 수 있는 생산 운영을 보장하기 위해서는 이러한 유체로 인한 막힘 및 누출과 같은 과제를 해결하기 위해 대상 열교환기 설계를 설계하는 것이 필수적이며, 이를 위해서는 내식성 재료, 최적화된 채널 형상 및 통합된 자가청정 메커니즘을 포함한 맞춤형 솔루션이 필요합니다. TP 용접판 열교환기는 이러한 응용 분야에 이상적인 열교환 솔루션입니다.

주요 설계 원칙에는 단순화된 채널 형상, 내식성 및 마모성 소재, 통합된 CIP (Cleaning - in - Place) 시스템이 포함되며, 예열과 결합하여 유체 점도를 감소시킵니다.이러한 전략은 열 전달 효율을 향상시키고, 오염을 방지하며, 장비 수명을 연장합니다.이러한 기술은 금속, 제지, 광산 및 식품 가공 분야에서 널리 채택되어 복잡한 산업용 유체 취급을 위한 효율적이고 신뢰할 수 있는 솔루션을 제공합니다.

전문가의 조언을 찾고 계십니까?우리의 숙련된 엔지니어들은 당신을 도울 준비가되어 있습니다.고객의 요구에 맞게 설계된 열교환기 및 추가 서비스에 대해 자세히 알아보십시오.

연락주세요

제품 상세 정보

TP 용접판 열교환기 (TP Welded Plate Heat Exchanger) 는 무엇입니까?

TP 용접 판 열교환기는 쉘 및 튜브 열교환기와 판 열교환기의 구조적 특징을 결합한 열교환기 유형입니다.그것은 두 기술의 장점을 활용하도록 설계되었으며, 쉘 및 튜브 열교환기의 견고성과 고압 / 온도 저항성과 함께 플레이트 열교환기의 컴팩트성과 높은 열전달 효율을 결합합니다.이로 인해 액체 - 액체, 가스 - 가스 및 액체 - 가스 열전달 공정을 포함한 광범위한 응용 분야에 이상적으로 적합한 매우 다재다능하고 효율적인 솔루션입니다.

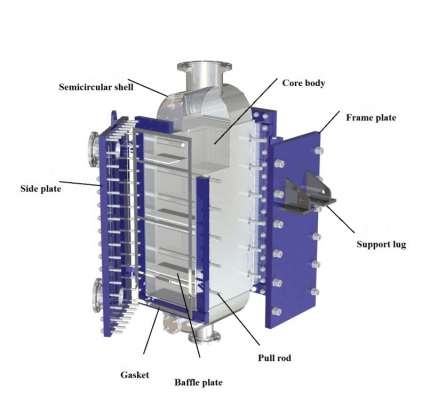

TP 용접판 열교환기는 어떻게 구성됩니까?

TP 용접 판 열교환기의 주요 구성 요소는 하나 또는 여러 개의 판 팩, 쉘 및 판 프레임, 클램프 볼트, 냉면 및 핫 면에 대한 입구 및 출구 연결, 판막 및 지원 구조를 포함합니다.판 팩은 골판을 함께 쌓아 용접하여 형성되며, 판 길이와 사용된 판 수에 따라 크기가 달라집니다.
특정 공정 요구 사항에 따라 튜브 사이드 쉘과 플레이트 사이드 쉘은 용접 또는 볼트 연결이 가능하므로 다양한 작동 조건에 유연성과 적응성을 보장합니다.이 설계는 장비의 내구성과 성능을 향상시킬 뿐만 아니라 유지 보수 및 설치 프로세스를 간소화합니다.

제품 장점

하이브리드 설계

플레이트 열교환기의 컴팩트성과 높은 열전달 효율을 쉘 및 튜브 열교환기의 견고성과 높은 압력 / 온도 내성을 결합합니다.
열기 가능 (Opening)

볼트 연결은 네 면 모두 열 수 있도록 설계되어 쉽게 접근할 수 있고 다재다능합니다.이 기능은 청소, 유지 보수 및 검사 프로세스에서 유연성과 편리성을 향상시킵니다.
Durabilityyy

골판판 및 쉘 프레임으로 인한 고압 및 극한 온도에도 견딜 수 있어 가장 까다로운 운영 환경에서 안정적인 성능을 보장합니다.

제품 매개 변수

매개변수 항목	매개 변수
설계 온도	- 196 ~ 900 °C
설계 압력 (Design Pressure)	진공 ~ 60 bar
플레이트 두께	0.6- 1. 5 mm
맥스.면적	15000 m 2

디자인 및 제작 방법
용접판 열교환기 (Welded Plate Heat Exchanger)

Thermal Design

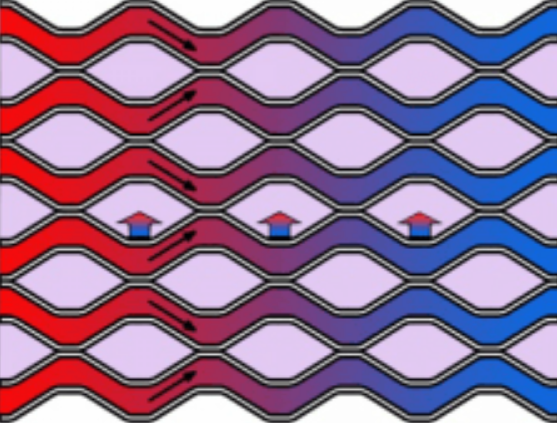

열전달 효율: 표면적을 최대화하고 열전달 속도를 높이기 위해 최적화된 플레이트 설계 및 간격.
Flow Arrangement: 공간 및 성능 요구 사항에 따라 열 효율을 향상시키기 위해 다중 패스 카운터 흐름 또는 교차 흐름.
압력강하 관리: 압력강하를 최소화하여 효율적인 유체 흐름을 보장하고 에너지 소비를 줄이기 위해 설계되었습니다.

재질 선택

스테인레스 스틸: 뛰어난 내식성 및 내구성을 제공하여 다양한 응용 분야에 적합합니다.
티타늄: 염화물로 인해 부식성이 높은 환경에 적합하며, 우수한 강도와 수명을 제공합니다.
Hastelloy: 산성 환경, 염화물이 풍부한 매체 및 고온을 포함한 매우 부식적인 조건에서 사용됩니다.

용접 및 어셈블리 기술

정밀 용접: 모듈 간의 원활한 연결을 보장하여 누출을 방지하고 구조적 무결성을 유지합니다.
정밀 용접: 모듈 간의 원활한 연결을 보장하여 누출을 방지하고 구조적 무결성을 유지합니다.
