HT - 블록 용접판 열교환기
인증서 : ASME, NB, CE, BV, SGS 등
전문가의 조언을 찾고 계십니까?우리의 숙련된 엔지니어들은 당신을 도울 준비가되어 있습니다.고객의 요구 사항에 맞게 설계된 열교환기 및 보완 서비스에 대해 자세히 알아보십시오.
연락주세요
제품 상세 정보
-

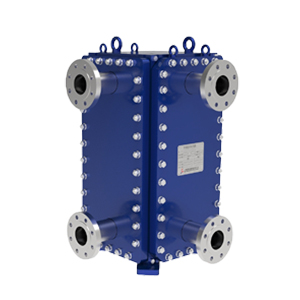

HT Bloc 용접 열교환기 (Hot Exchanger) 는 무엇입니까?
HT - 블록 용접 플레이트 열교환기는 두 유체 간의 효율적인 열 전달을 위해 설계된 플레이트 열교환기의 유형입니다.전통적인 열교환기와 달리 HT - Block 용접 PHE 는 플레이트 팩과 프레임으로 구성됩니다.용접 블록 열교환기는 플레이트 열교환기의 높은 열전달 효율과 쉘 및 튜브 열교환기의 높은 압력 및 온도 저항을 결합합니다. -

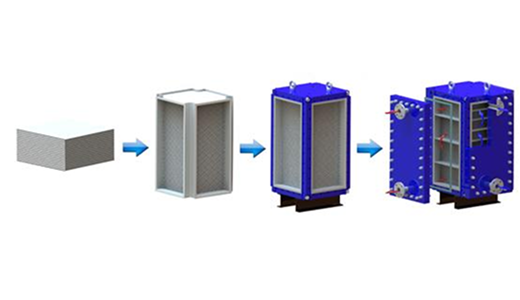

HT - Block 용접판 열교환기를 조립하는 방법은 무엇입니까?

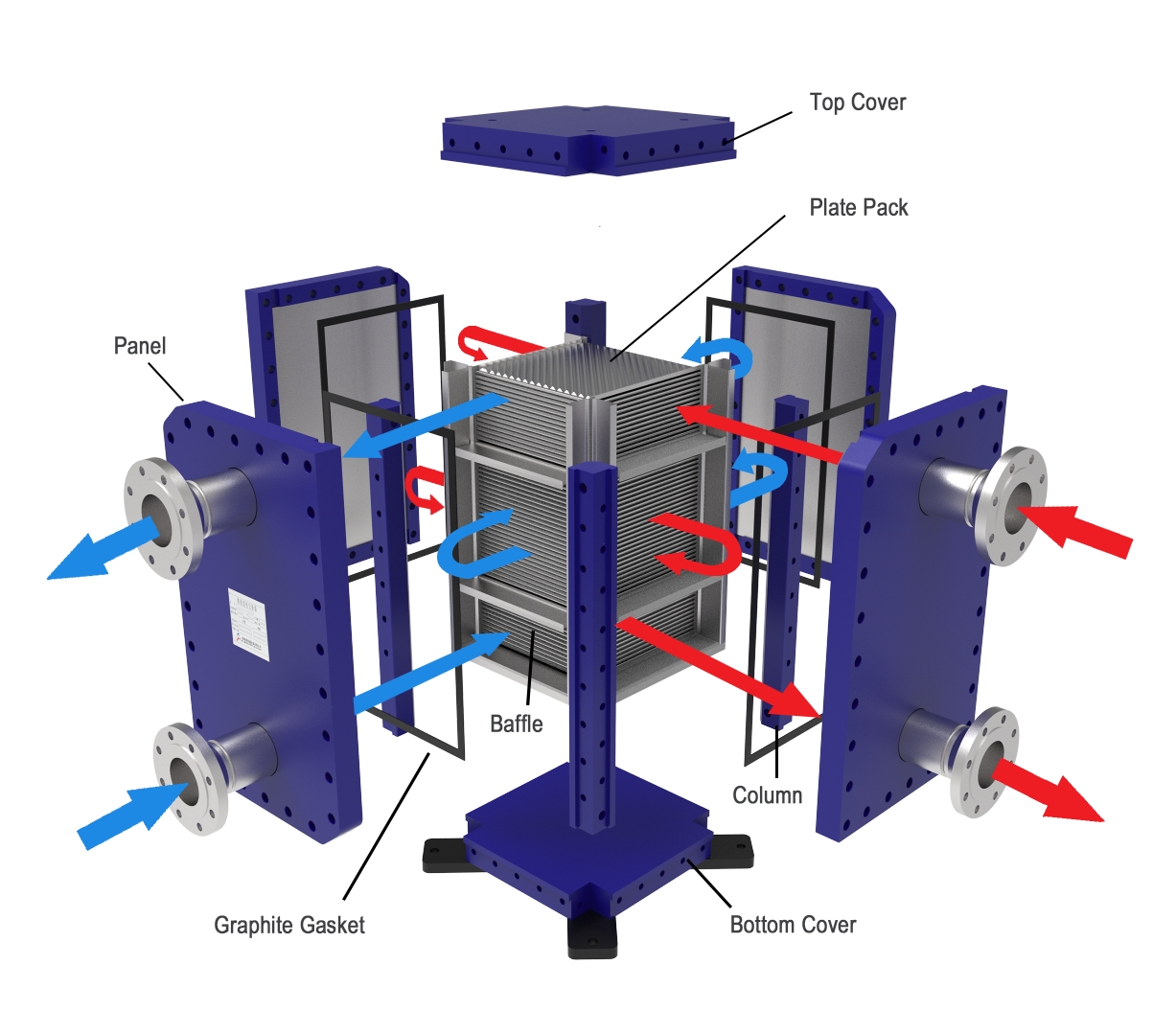

플레이트 팩은 특정 수의 플레이트를 용접하여 형성한 다음 4 개의 코너 보, 상단 및 하단 플레이트 및 4 개의 측면 덮개로 구성된 프레임에 설치됩니다.완전하게 용접판 열교환기는 교환 가능한 구성 요소와 표준화된 모듈을 사용하여 쉽게 맞춤화하고 확장할 수 있습니다.이러한 모듈성을 통해 Compabloc 열교환기는 특정 산업 요구 사항을 충족하도록 맞춤형으로 제작되어 성능과 신뢰성을 향상시킬 수 있습니다.
제품 장점
-
완전히 용접
가스켓이 없는 구조는 고압 및 고온 환경에서 견고하게 작동할 수 있어 중요한 어플리케이션에서 누출을 방지할 수 있습니다.쉽게 청소하기

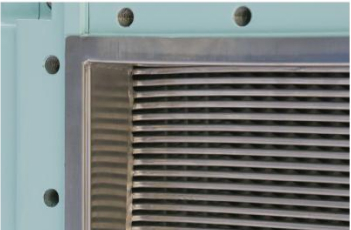

그것은 접근 가능한 열 전달 채널을 특징으로, 기계적 플러시, 화학적 청소, 또는 초음파 청소와 같은 다양한 방법을 통해 퇴적물 및 스케일을 효과적으로 제거 할 수 있습니다. -
열기 가능 (Opening)

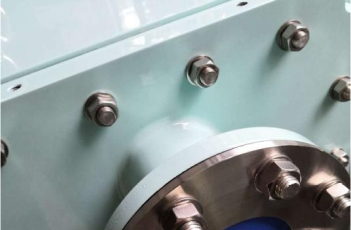

볼트 연결은 네 면 모두 열 수 있도록 설계되어 쉽게 접근할 수 있고 다재다능합니다.이 기능을 사용하면 설치, 유지 보수 및 검사 프로세스 중에 유연성과 편리성을 향상시킬 수 있습니다.작은 발자국
용량을 저하시키지 않고 최소 공간을 차지하도록 설계되어 기존의 쉘 및 튜브 열교환기에 비해 발자국을 크게 줄일 수 있습니다. -
높은 효율성
판 형상 및 흐름 역학 분야의 혁신은 전 세계 에너지 절약 목표에 부합하여 에너지 소비를 줄이는 동시에 열 효율을 더욱 향상시키는 것을 목표로합니다.내구성 (Durity)
고품질 재료로 제작되고 정밀 용접 기술을 활용하여 가혹한 작동 조건에 견딜 수 있으며 장기적인 신뢰성을 보장합니다.
제품 매개 변수
| 매개변수 항목 | 매개 변수 |
|---|---|
| 면적 | 6.6~ 870 m 2 |
| 플레이트 두께 | 0.8- 2 mm |
| 설계 온도 | - 40 ~ 400 °C |
| 설계 압력 (Design Pressure) | - 0. 1 ~ 4. 0 Mpa |
| 플레이트 재질 | 304, 304 L, 316 L, 254 SMO, C - 276, 티타늄 |
디자인 및 제작 방법
HT - 블록 용접판 열교환기
모듈식 디자인
- 표준화된 모듈: 우리의 완전히 용접된 phe 는 열 요구 사항에 따라 쉽게 추가 또는 제거할 수 있는 교환 가능한 모듈로 구성되어 있습니다.
- 확장성: 모듈식 성격을 통해 확장 가능한 솔루션이 가능하며, 상당한 재설계 없이 다양한 용량을 수용할 수 있습니다.
재질 선택
- 스테인레스 스틸: 뛰어난 내식성 및 내구성을 제공하여 다양한 응용 분야에 적합합니다.
- 티타늄: 염화물로 인해 부식성이 높은 환경에 적합하며, 우수한 강도와 수명을 제공합니다.
- Hastelloy: 산성 환경, 염화물이 풍부한 매체 및 고온을 포함한 매우 부식적인 조건에서 사용됩니다.
Thermal Design

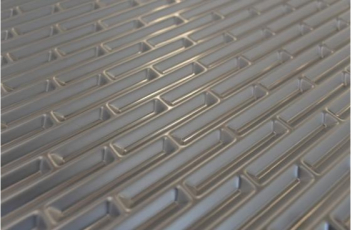

- 열전달 효율: 표면적을 최대화하고 열전달 속도를 높이기 위해 최적화된 플레이트 설계 및 간격.
- 흐름 배열: 열 효율을 향상시키기 위해 다중 패스 교차 흐름으로 구성됩니다.
- 압력강하 관리: 압력강하를 최소화하여 효율적인 유체 흐름을 보장하고 에너지 소비를 줄이기 위해 설계되었습니다.
용접 및 어셈블리 기술
- 정밀 용접: 모듈 간의 원활한 연결을 보장하여 누출을 방지하고 구조적 무결성을 유지합니다.
- 자동 조립: 일관된 품질과 신속한 생산을 위해 첨단 제조 기술을 사용합니다.
HT - 블록 용접 PHE 의 적용
산업용 열 솔루션의 혁신적인 혁신으로서, HT - Bloc 용접판 열교환기는 특허를 받은 모듈식 아키텍처와 다중 공정 적응성을 통해 시스템 최적화를 재정의합니다.이 심층적 인 기술 분석에서는 컴팩트한 플레이트 앤 쉘 구성의 엔지니어링 원칙을 조사합니다.현재의 산업용 구현은 효율성과 다재다능성으로 인해 다양한 산업에 걸쳐 있습니다.
-

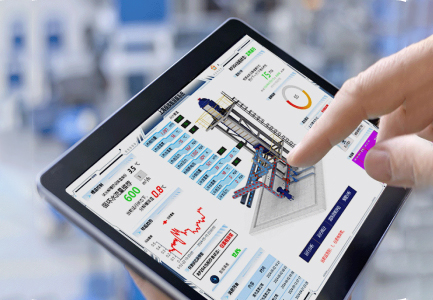

"Smart Eye " - 열교환기용 지능형 가디언 전문가산업 생산에서 열교환기의 안정적인 작동은 생산 효율성 및 에너지 안보와 직접적으로 관련이 있습니다.세계 최고의 열교환기 제조업체로서 Shanghai Plate Heat Exchanger 는 "스마트 아이" 디지털 모니터링 시스템을 개척했습니다.인공 지능, 엣지 컴퓨팅 및 디지털 트윈 기술을 중심으로 한 이 시스템은 전 세계 고객에게 전체 수명주기 지능형 운영 및 유지 보수 솔루션을 제공하여 모든 열교환기가 지속적인 활력을 유지할 수 있도록합니다. -
전력 산업을 위한 열교환 솔루션전력 산업은 현대 생활에 필수적이며, 재생 가능 에너지, 스마트 그리드 및 에너지 저장의 발전을 통해 경제 성장과 지속 가능성을 주도합니다.탄소 배출량을 줄이고 신뢰할 수 있는 에너지 접근을 보장하는 데 중요한 역할을 합니다.플레이트 열교환기는 이 분야에서 매우 중요하며, 발전소의 열전달을 최적화함으로써 에너지 효율을 향상시킵니다.컴팩트한 설계와 높은 효율은 에너지 소비와 운영 비용을 절감하여 지속 가능한 열 관리를 지원합니다.함께 전력 산업과 판 열교환기는 글로벌 에너지 솔루션을 발전시키고 더 친환경적인 미래를 달성하는 핵심입니다. -

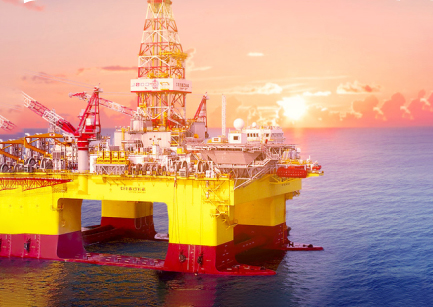

해양 산업용 열교환 솔루션Offshore 모듈식 엔지니어링은 전문 설계, 정밀 제조, 엄격한 품질 관리 및 풀 서비스 판매 후 지원을 결합하는 고도로 기술적이고 포괄적 인 프로젝트입니다.이러한 솔루션은 해양 및 선박 환경의 고유한 요구 사항을 충족하도록 맞춤형으로 제작되었습니다. -

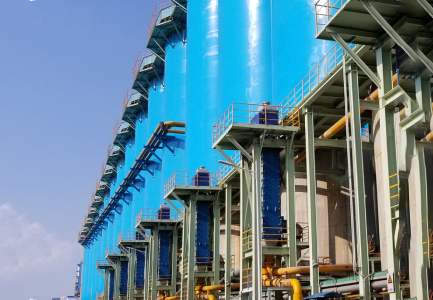

금속산업용 HT - 블록 용접판 열교환기이 열교환기는 알루미나 생산 및 광산과 같은 금속학에서 슬러리 및 광석 서스펜션과 같은 까다로운 유체를 처리하기 위해 널리 사용됩니다.그것의 견고한 디자인은 효율적인 열 전달을 보장하고 막힘을 방지하며, 쉬운 청소를 용이하게하여 까다로운 산업 응용을위한 필수적인 솔루션입니다.
