현대산업에서의 판열교환기의 중요한 역할

많은 산업에서 정확한 온도 제어가 필요하며, 종종플레이트 열교환기 (PHES)그들은 두 유체 사이에 열을 전달하는 얇은 골판형 금속 판을 함께 쌓아 놓습니다.뜨거운 유체와 차가운 유체는 교차 채널을 통해 흐르며, 혼합하지 않고도 빠른 열교환을 가능하게 한다.이 디자인은 소형 패키지에 우수한 열 성능을 제공하여 기존 교환기에 비해 에너지와 공간을 절약합니다.그들의 적응성과 효율성은 PHEs 를 현대 산업 열 문제에 대한 솔루션으로 만들고 제조, 에너지 및 환경 산업에서의 중요성을 강조합니다.

1.석유와 가스 : 가혹한 환경에서의 열 처리

석유 및 가스 산업은 고압, 고온 및 종종 부식성 매체를 포함하는 극한 조건에서 작동합니다.효율적인 열 관리는 안전, 공정 최적화 및 에너지 회수에 필수적입니다.플레이트 열교환기는 다음과 같은 중요한 응용 프로그램을 찾을 수 있습니다.

· 원유 가공: 증류 기둥에 들어가기 전에 원유를 미리 가열하고 나프탈, 가유 및 디젤과 같은 다양한 정제 분분을 냉각합니다.

· 가스 처리 : 액체를 제거하기 위해 압축된 천연 가스의 냉각 (추점 제어), 다단계 압축에서의 단계간 냉각, H 2 S 및 CO 2 를 제거하기 위해 사용되는 아민 처리 유닛에서의 중요한 열 회수 (가스 감미화).

· LNG 생산 : 액화 전 냉각 단계에 필수적으로 통합되어 천연 가스를 저온 액화 온도로 효율적으로 끌어올리는 데 도움이됩니다.

Refinery Operations : 탄화수소 스트림의 냉각, 분수기 및 반응기로부터 오버헤드 증기의 응축, 재부전 및 보일러 급수 또는 다른 스트림의 예열에 뜨거운 공정 유체로부터 귀중한 열을 회수하는 데 광범위한 유틸리티.

능력 The ability of산업용 PHES특히 완전 용접판 열교환기와 같은 견고한 설계를 통해 까다로운 공정 조건 (고압 / 온도 사이클, 잠재적으로 오염될 수 있는 유체) 을 처리할 수 있으며 우수한 열 성능을 제공하여 매우 귀중한 제품입니다. HT - 블록 용접판 열교환기를 사용한 효율적인 열 회수 덕분에 연료 소비량 절감과 운영 비용 절감으로 직접적으로 전환되며, 이는 에너지 집약적 산업의 핵심 경제 및 환경 원동력입니다.이 분야에 맞는 맞춤형 솔루션을 찾아보십시오.석유 및 가스 산업을 위한 열교환 솔루션 Heat Exchange Solutions for the Oil and Gas Industry.

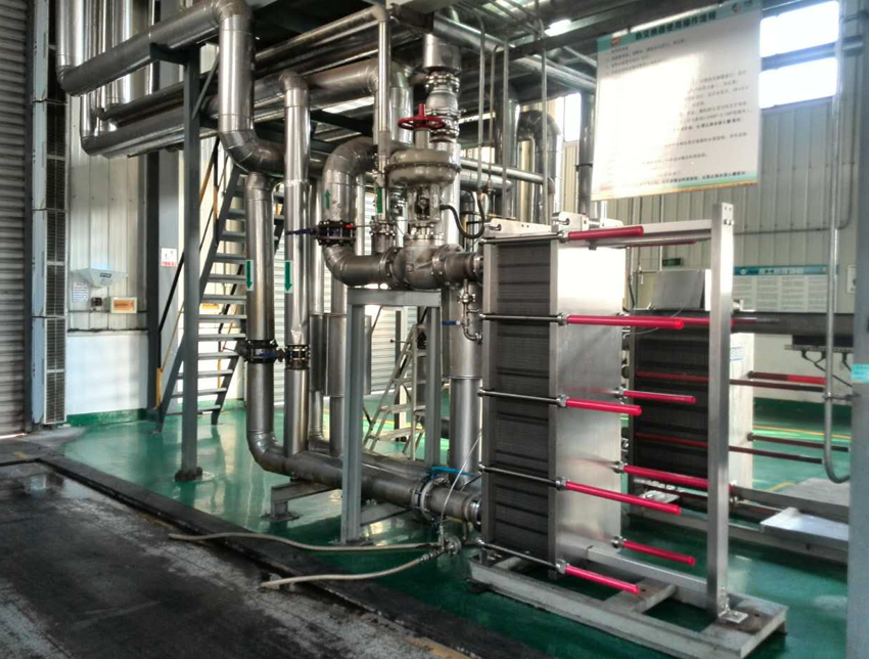

2.화학 산업 : 정확성과 내구성

화학 가공에는 수많은 반응, 분리 및 조건 단계가 포함되며, 거의 모든 것은 수율, 선택성 및 안전을 위해 세심한 온도 제어를 필요로합니다.Plate type 열교환기 다음을 위한 필요한 정확성과 효율성을 제공합니다.

· Heating and Cooling Reactants / 제품: 반응기 입구 온도를 정확하게 제어하고, 방열 반응 열을 관리하며, 최종 제품을 저장 또는 하류 처리 온도로 안전하게 냉각합니다.

증기 응축 (Vapor condensation) : 증류 기둥, 반응기 또는 증발기에서 오버헤드 증기를 효율적으로 응축하는 것은 종종 낮은 압력 강하가 중요한 진공 조건에서 발생합니다.

Solvent Recovery: 용매 복구 용매 추출 루프에서 열을 회수하고 증발된 용매를 효율적으로 응축하여 재사용하여 용매 손실과 에너지 투입을 최소화합니다.

· 공격적인 미디어 처리: 특수 플레이트 재료를 사용하는 경우 (예:티타늄, Hastelloy C - 276, SMO 254, 탄탈륨) 을 통해 PHEs 는 부식성이 높은 산, 염기, 염화물 및 기타 까다로운 화학 물질을 안전하게 처리할 수 있습니다.응용 분야는 Bulk Chemicals (암모니아, 황산), Petrochemicals (올레핀, 아로마틱), Polymers, Pharmaceuticals 및 Oleochemicals (지방산, 에스테르) 에 걸쳐 있습니다.더 작고 더 통합된 장비로 더 높은 처리량과 효율성을 달성하는 프로세스 강화에 대한 강력한 업계 추진력은 전통적인 열 전달 장비보다 PHE 의 본질적으로 컴팩트하고 효율적인 특성을 강력하게 선호합니다.특정 화학적 응용 분야를 발견하십시오.화학 산업을 위한 열교환 솔루션 Heat Exchange Solutions for the Chemical Industry.

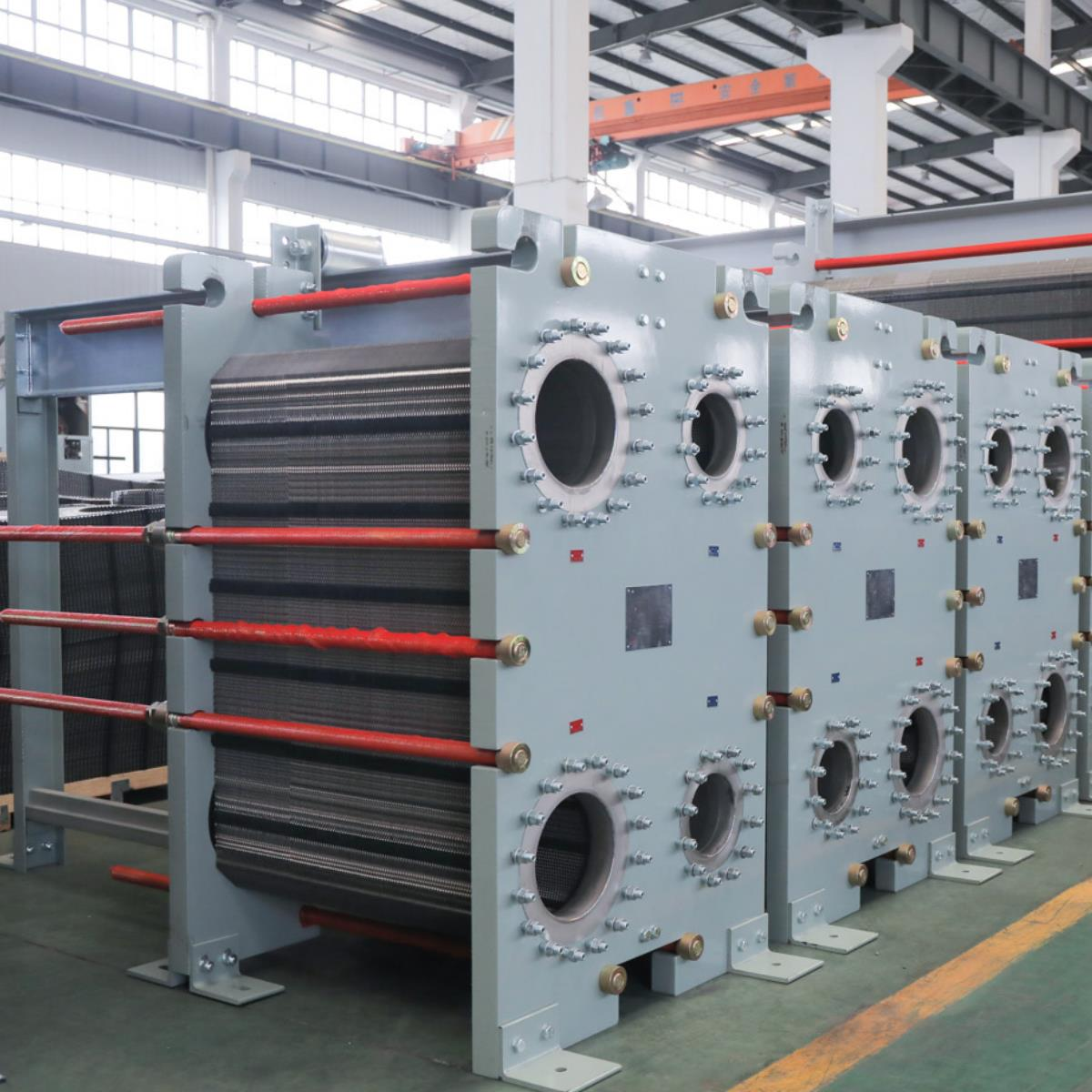

3. Metallurgy: Extremes 를 위해 제작된

금속 공정은 종종 극도의 열 발생, 공격적인 냉각 요구 사항 및 화학적으로 가혹한 환경을 포함합니다.판형 열교환기 다음과 같은 응용 분야에서 탄력성과 효율성을 입증합니다.

Furnace Cooling: EAF (Electric Arc Furnace), 유도용 용광로 및 고속 용광로의 중요한 구성 요소에 필수적인 폐쇄 루프 냉각을 제공하여 패널, 전극 및 구조 요소를 과열으로부터 보호합니다.

· quenching 작업: 강철 및 알루미늄과 같은 금속을 열처리하는 데 사용되는 냉각 오일 또는 물을 효율적으로 냉각하여 일관된 금속 특성을 보장합니다.

· Acid Heating / Cooling: 정확한 온도가 코팅 품질에 영향을 미치는 절제 라인 (표면 청소를 위한 산성 욕조) 및 전기 도금 또는 양극화 욕조의 온도 관리

· Hydrometallurgy: 전기수출 또는 전기정제 공정 동안 침출 회로 (광석에서 금속을 용해하는) 및 전해질 회로의 온도를 제어합니다.

이러한 응용 분야에서 요구되는 안정성은 종종 고온, 열 충격 및 잠재적으로 오염되거나 연마성 유체 (예:고형물 함량이 높은 냉각수 (Cold Water with High Solid Content)금속 열교환 과제에 대해 자세히 알아보십시오.금속 산업을 위한 열교환 솔루션 (Heat Exchange Solutions for the Metallurgy Industry).

4.재생 가능 에너지 : 전환에 전력을 공급합니다.

세계가 지속가능한 에너지원으로 전환함에 따라플레이트 열교환기 이러한 녹색 기술의 효율성과 경제적 생존 가능성을 최적화하는 데 중요한, 종종 가능하게하는 역할을합니다.

· 지열 에너지 (Geothermal Energy): 지열 소금물 (지하에서 온수 / 증기) 에서 유용한 열을 추출하여 지역 난방 시스템을위한 담수를 가열하거나 유기 랭킨 사이클 (ORC) 발전 장치에서 작동 유체를 증발시킵니다.

태양열 (Solar Thermal): 효율적으로 태양 전지판 (평면판 또는 집중판) 에 의해 수집된 열을 열 저장 탱크로 또는 온수 또는 공간 난방을위한 분배 시스템으로 직접 전달합니다.

· 바이오연료 생산: 바이오 매스 원료 전처리, 효소 가수분해, 발효 (최적 미생물 활동 유지) 및 에탄올 또는 바이오 디젤 정화를 위한 증류와 같은 중요한 단계의 온도 제어.

· 배터리 열 관리: BESS (Large - Scale Battery Energy Storage System) 가 성능, 안전성 및 수명을 위해 최적의 온도 창 내에서 작동하도록 보장하며, 종종 PHEs 를 포함하는 액체 냉각 회로를 사용합니다.

Waste Heat Valorisation: 폐열의 가치화 산업 공정, 데이터 센터 또는 하수로부터의 저분도 (저온) 폐열을 캡처하고, 열펌프와 함께 PHEs 를 사용하여 이 에너지를 유용한 난방 애플리케이션을 위해 업그레이드합니다.효율적인 열 전달은 많은 재생 가능 및 지속 가능한 에너지 시스템의 전반적인 에너지 균형과 경제적 타당성에 절대적으로 근본적입니다. PHEs 가 기여하는 방법 보기신에너지 산업을 위한 열교환 솔루션.

5.환경보호: 효율적이고 지속가능한 해결책

환경 규정과 지속 가능성에 대한 강조가 증가함에 따라 효율적인 자원 관리, 특히 물 처리 및 폐기물 흐름에서 에너지 회수와 관련하여 필요합니다. Plate heat exchanger 는 다음과 같은 핵심 기술입니다.

폐수 열 회수 (Wastewater Heat Recovery): 처리된 도시 또는 산업 폐수에서 배출되기 전에 귀중한 열 에너지를 추출하여 들어오는 담수 또는 기타 프로세스를 가열하는 데 필요한 에너지를 크게 줄일 수 있습니다.

슬러지 처리 (Slur Treatment): 혐기성 소화 (바이오가스 생산을 향상시키기 위해) 를 위해 슬러지를 가열하거나 열 가수분해 공정 후에 그것을 냉각합니다; 슬러지 건조 응용에도 사용됩니다.

Flue Gas Condensation (연도 가스 응축) 보일러 또는 소각기 배기 가스에서 감지 열과 잠재 열을 모두 회수하여 물의 이슬점 이하로 냉각하여 전반적인 시스템 효율을 크게 향상시키고 잠재적으로 응축수를 회수합니다.

산업용 폐수 냉각 (Industrial effluent cooling) 강이나 하수로 방출되기 전에 환경 규정을 준수하기 위해 따뜻한 산업 배출물의 온도를 낮추는 것.이러한 응용은 종종 오염 가능성이있는 까다로운 유체와 관련되지만, 폐열을 활용하는 Wide Gap 용접판 열교환기의 높은 효율은 지속 가능한 산업 운영을위한 필수적인 도구입니다.환경 애플리케이션에 대한 솔루션 찾기 :환경보호산업을 위한 열교환 솔루션.

6.해양 산업 : 컴팩트하고 내식성

공간과 무게는 해양 석유 및 가스 플랫폼, FPSO (Floating Production Storage and Offloading Unit) 및 기타 선박에서 항상 중요한 제약 조건입니다.플레이트 열교환기는 본질적으로 컴팩트한 발자국 공간과 높은 효율 대 중량 비율을 통해 까다로운 환경에서 상당한 이점을 제공합니다.

· 중앙 냉각 시스템: 쉽게 사용할 수 있는 해수를 사용하여 중간 폐쇄 담수 또는 글리콜 루프를 통해 다양한 온보드 시스템 (엔진, 유압, HVAC) 을 냉각하여 민감한 장비를 부식성 해수에 직접 노출하지 않도록 보호합니다.티타늄 판 PHEs 는 해수 측에 표준입니다.

· 엔진 냉각 : 주 추진 엔진 및 보조 디젤 발전기용 재킷 워터 및 윤활유 회로에 대한 안정적인 냉각을 제공합니다.

· 유압 및 윤활유 냉각: 크레인, 윈치 및 추진기와 같은 필수 기계에 최적 작동 온도를 유지합니다.

· HVAC 시스템: 에어컨 시스템에서 응축기 또는 증발기 역할을 하고 숙박용 모듈에 난수를 제공합니다.재료 선택 (티타늄, SMO 254) 과 연구, 공간 절약 설계는 가혹하고 부식적인 해양 환경에서 장기적인 신뢰성을 위해 중요합니다.해외 솔루션에 대한 탐구해양 산업을 위한 열교환 솔루션.

7.음식 및 음료 : 깨끗하고 정확하며 신뢰할 수 있습니다.

아마도 가장 눈에 띄고 중요한 응용 프로그램 중 하나 인 식품 및 음료 산업은 위생적인 작동과 정확한 열 제어를 위해 특별히 설계된 플레이트 열교환기에 크게 의존합니다.

· 살균 및 멸균 : 우유, 주스, 맥주, 와인, 수프 및 소스와 같은 제품을 신속하게 가열하여 미생물을 죽이고, 그 후 신속하게 냉각하여 품질, 맛 및 영양 가치를 보존합니다 (예를 들어,고온 단시간 처리 (HTST, Ultra - High Temperature - UHT processing)다단계 PHEs 는 종종 재생을 통합하여 출구 뜨거운 제품을 사용하여 들어오는 차가운 제품을 예열하여 상당한 에너지를 절약합니다.

· 워트 냉각: 양조장에서 효모 피칭을 위한 최적 온도로 끓인 wort (발효되지 않은 맥주) 를 빠르고 효율적으로 냉각하는 것은 발효를 제어하는 데 중요한 단계입니다.

· 유제품 가공 : 우유 접수 냉각, 분리용 크림 가열 / 냉각, 요구르트 인큐베이션 온도 제어, 치즈 우유 저온 살균에 필수적입니다.

· 주스 및 음료 가열 / 냉각: 클리어링, 탈공, 채우기 및 탄소화 공정의 온도 조정

특수 "식품 등급" 열교환기는 고도로 연마된 스테인레스 스틸 플레이트 (저 Ra 표면 마감), 위생적 클램프 연결 (예:트리 클램프), FDA 호환 gasket 및 간단하고 효과적인 CIP (Cleaning - In - Place) 및 SIP (Sterilization - In - Place) 를 위해 특별히 설계되었습니다. PHEs 가 제공하는 부드러운 제품 취급 (저 전단 응력) 과 정밀하고 균일한 열 처리는 식품 및 음료 제품의 섬세한 맛, 질감, 색상 및 영양 무결성을 유지하는 데 필수적입니다.식품에 대한 특정 응용 프로그램을 참조하십시오식품 산업을 위한 열교환 솔루션 (Heat Exchange Solutions for Food Industry).

8.발전: 신뢰할 수 있는 보조 냉각

대규모 열발전소 (석탄, 가스, 원자력) 및 소형 CHP (Combined Heat and Power) 유닛은 최적의 성능, 안전성 및 장비 수명을 위해 신뢰할 수 있고 효율적인 냉각 시스템이 필요합니다.플레이트 열교환기는 중요한 보조 역할을 수행합니다 :

· 터빈 시스템 : 대형 증기 및 가스 터빈 및 발전기 냉각 시스템에서 베어링에 사용되는 필수 윤활유를 냉각합니다.

Closed - Circuit 냉각: 중간 장벽 루프 (고품질의 처리수를 사용하여) 를 생성하여 중요한 구성 요소를 냉각하여 잠재적으로 부식성 또는 오염되는 원수 냉각원 (강, 호수, 바다) 에서 분리합니다.이것은 발전기나 변압기와 같은 비싼 장비를 보호합니다.

condenser cooling: condenser 냉각 소형 발전소 또는 지열 ORC 사이클에서 주요 응축기 또는 더 큰 발전소의 2 차 냉각 루프의 일부로 사용됩니다.

지역 난방 네트워크: 인터페이스 열교환기로서 발전소의 증기 사이클 또는 배기 가스 회수 시스템에서 지방 난방망에서 순환하는 물로 열을 효율적으로 전달합니다.높은 유량, 열 효율성, 낮은 압력강하 및 안정성이 이 분야에서 가장 중요한 설계 고려 사항입니다.전력 산업 솔루션에 대해 알아보기:전력 산업을 위한 열교환 솔루션.

9. HVAC 및 냉동: 일상적인 효율성

특정 링크된 페이지에서는 상세히 설명되지 않지만, 광범위한 HVAC & R (Heating, Ventilation, Air Conditioning, and Refrigeration) 부문을 언급하지 않고 PHE 응용 프로그램을 포괄적으로 논의하는 것은 불가능합니다.여기서, PHEs (매우 자주 컴팩트 용접판 열교환기 - BPHEs, 그러나 또한 gasketed 유형 PHE) 는 기본 구성 요소입니다:

● Chillers : 고효율 증발기 (냉각수 / 소금수) 및 응축기 (류체 루프를 통해 냉각수 또는 주변 공기로 열을 거부) 로 작용합니다.

· 히트 펌프 : 난방 및 냉각 작업을 위해 냉매 회로와 물 또는 소금 회로 간의 가역적 열 전달을 용이하게합니다.

지역 난방 / 냉각 변전소 (District Heating / Cooling Substation) 건물의 인터페이스 역할을하여 주요 지역 에너지 네트워크와 건물의 내부 난방 또는 냉각 시스템 사이에 열 에너지를 효율적으로 전달합니다.

· 데이터 센터 냉각:효율적인 액체 냉각 솔루션을 제공하여 서버를 직접 냉각하거나 공간 및 에너지 효율이 중요한 대규모 시설 냉각 루프의 일부로 제공합니다.
그들의 컴팩트성, 높은 열 성능 및 낮은 냉매 충전 요구 사항은 현대 HVAC & R 시스템의 에너지 효율 등급 (예: EER, SEER, COP) 에 크게 기여합니다.

해결된 일반적인 문제점

왜 Shell & Tube Exchanger 보다 PHEs 를 선택합니까?

선택은 종종 특정 응용 프로그램의 요구 사항에 달려 있습니다. PHE 는 일반적으로 훨씬 높은 열 효율 (3 - 5 배 더 높은 U - 값) 을 제공하여 동일한 열 작업에 대해 훨씬 작은 물리적 발자국과 낮은 무게를 제공합니다.이들은 일반적으로 더 높은 난류를 유발하여 많은 서비스에서 더 낮은 오염 성향을 초래하며, 가스켓 유형은 검사 및 청소를 위해 쉽게 분해 할 수 있습니다.그러나 전통적인 쉘 및 튜브 교환기는 일반적으로 훨씬 높은 압력과 온도를 처리 할 수 있으며, 종종 심각한 오염 또는 높은 점도 유체에 대해 더 안정적으로 간주되며, 가스 서비스에서 압력 강하를 최소화하기 위해 더 큰 유로로 설계 될 수 있습니다.

PHEs 는 고압과 온도에 적합합니까?

그것은 PHE 유형에 크게 의존합니다.표준 가스켓이 있는 PHEs 에는 프레임 설계 및 더 중요한 것은 엘라스토머 가스켓 재료 (예: ~ 110 ° C 까지 NBR, ~ 150 ° C 까지 EPDM, ~ 180 ° C 까지 Viton).용접 PHEs (판이 용광로 용접되는 경우, 일반적으로 구리) 는 gasket 을 제거하고 냉동에서 일반적인 높은 압력 (종종 30 - 45 bar) 및 온도를 처리 할 수 있습니다.용접된 PHEs (레이저 또는 플라즈마 용접을 사용하여) 는 가장 높은 무결성을 제공하며, 매우 높은 압력 (100 bar 이상) 과 온도 (금속에 따라 최대 350 ° C 이상) 를 처리할 수 있으므로 까다로운 석유 / 가스, 화학 및 고온 유틸리티 업무에 적합합니다.

무엇이 PHEs 를 식품 가공에 이상적으로 만드는가?

그들의 설계는 최저 체류 시간으로 정확하고 빠른 가열 및 냉각을 용이하게하며, 이는 제품의 품질을 유지하고 열 저하를 최소화하는 데 매우 중요합니다.더욱 중요한 것은, FDA 가 승인한 재료 (스테인레스 스틸 플레이트, 특정 가스켓 화합물) 를 사용하여 엄격한 위생 기준에 따라 제조할 수 있으며, 미생물 부착을 방지하기 위해 고도로 연마된 표면 (낮은 Ra 값) 을 특징으로 하며, 효과적인 CIP (Cleaning - In - Place) 및 SIP (Sterilization - In - Place) 프로토콜을 위해 설계되어 식품 안전과 규정 준수를 보장합니다.

가장 효율적인 열교환 솔루션을 선택하는 것은 모든 열 공정의 성능을 향상시키고 운영 비용을 절감하는 데 중요합니다.플레이트 열교환기의 다양한 응용 프로그램과 근본적인 장점을 파악하는 것은 중요한 첫 번째 단계입니다.
