Gasketed Plate Heat Exchanger (가스킷판 열교환기)
인증서 : ASME, NB, CE, BV, SGS 등
전문가의 조언을 찾고 계십니까?우리의 숙련된 엔지니어들은 당신을 도울 준비가되어 있습니다.고객의 요구에 맞게 설계된 열교환기 및 추가 서비스에 대해 자세히 알아보십시오.
연락주세요
제품 상세 정보
-

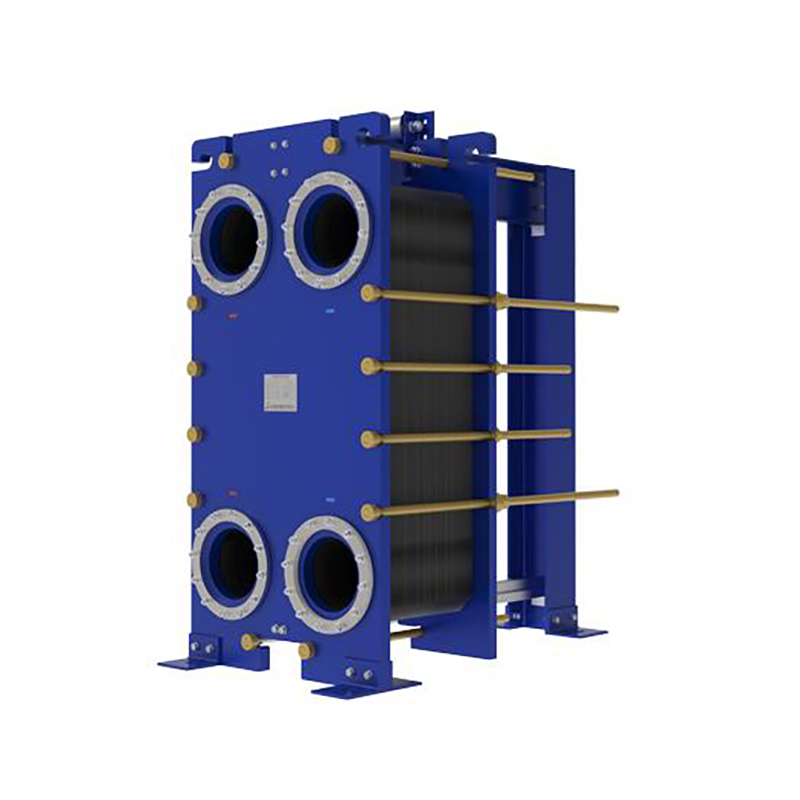

What is it? Gasketed Plate Heat Exchanger 가스켓 플레이트 열교환기

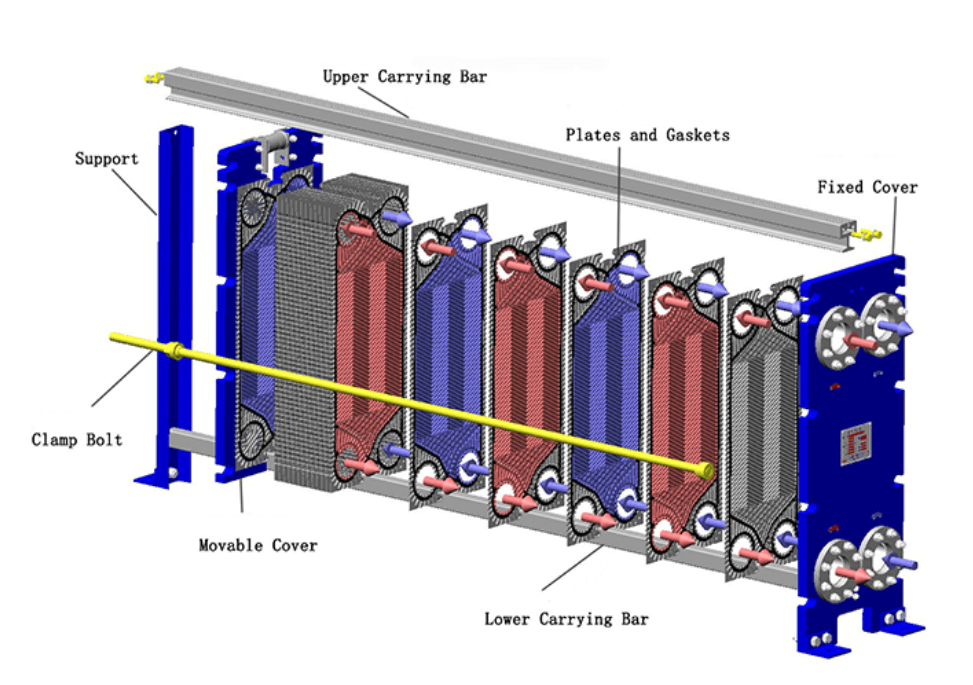

플레이트 열교환기는 많은 열교환판으로 구성되어 있으며, 이는 개스킷에 의해 밀봉되고 프레임 플레이트 사이에 잠금 너트가있는 타이 로드에 의해 함께 단단히 고정됩니다.매체는 유입구에서 경로로 흘러 열교환판 사이의 유동 채널로 분산됩니다.두 유체는 채널에서 역류로 흐르고, 뜨거운 유체는 판에 열을 전달하고, 판은 다른 쪽의 차가운 유체에 열을 전달합니다.따라서 뜨거운 유체는 냉각되고 차가운 유체는 따뜻하게됩니다.
제품 장점
-
컴팩트 & 모듈식 디자인
표면 면적 밀도: 100 - 200 m 2 / m 3 (쉘 및 튜브의 경우 20 - 50 m 2 / m 3) 를 달성하여 발자국을 70 - 90% 줄일 수 있습니다.
확장성: 전체 유닛을 교체하지 않고도 용량을 조정하기 위해 플레이트를 추가 / 제거할 수 있습니다.열 효율성 (Thermal Efficiency)

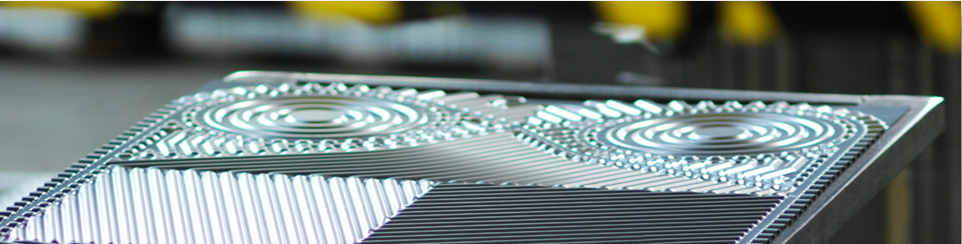

Corrugated Plate 패턴: 헤링보인, 체브론 또는 세탁판 디자인은 난류류 흐름을 만들어 열전달 계수를 향상시킵니다 (액체 - 액체 애플리케이션의 경우 3, 000 - 7, 000 W / m 2 · K 의 U 값).
온도 접근: 역류 구성에서 온도 교차 (온 출구가 차가운 출구보다 시원함) 를 달성합니다. -
재료 및 구조 유연성
플레이트: 스테인레스 스틸 (316 L 일반 사용), 티타늄 (해수 / 염화물 저항), Hastelloy (산성 환경)

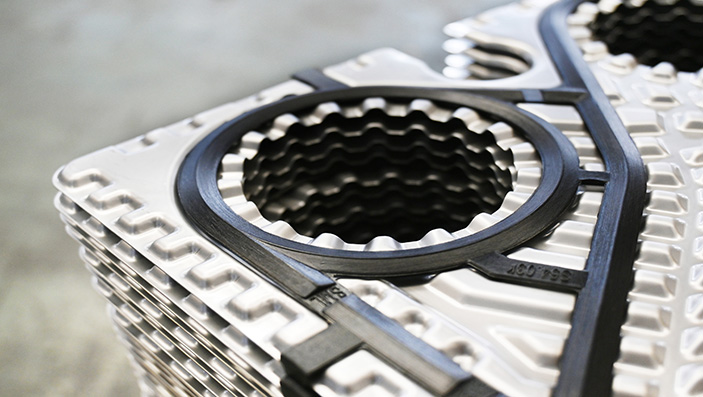

가스킷: 쉽게 유지 관리하기 위해 니트릴 / EPDM / Viton 가스킷운영의 다용도성
다중 패스 구성: 가변 유량 또는 온도 그라데이션에 최적화합니다.
낮은 오염: 부드러운 플레이트 및 CIP (Clean - in - Place) 호환성으로 가동 중지 시간을 줄일 수 있습니다.
제품 매개 변수
| 매개변수 항목 | 매개 변수 |
|---|---|
| 맥스.설계 온도 | 180 °C |
| 맥스.설계 압력 (Design Pressure) | 36 바 |
| 플레이트 두께 | 0.4- 1. 0 mm |
| 노즐 크기 | 노즐 크기 |
| 맥스.면적 | 4000 m 2 |
디자인 및 제작 방법
Gasketed Plate Heat Exchanger 가스켓 플레이트 열교환기
설계
- 프로세스 요구사항 분석: 특정 응용 분야에 따라 열 전달 용량, 유체 유량, 입구 및 출구 온도 및 압력 강하 요구 사항을 결정합니다.
- 플레이트 선택: 내식성 및 열 전도도와 같은 요소를 고려하여 스테인레스 스틸, 티타늄 또는 니켈 기반 합금과 같은 적절한 플레이트 재료를 선택합니다.판 패턴과 크기를 선택하여 열 전달 및 유체 분포를 최적화합니다.일반적인 플레이트 패턴에는 치프론 유형과 헤링본 유형이 있습니다.
- 열전달 면적 계산: 전체 열전달 계수, 로그 평균 온도 차이 및 열 부하를 고려하여 열전달 방정식 및 상관 관계를 사용하여 필요한 열전달 면적을 계산합니다.
- 흐름 배열을 결정하려면 열전달 효율을 극대화하기 위해 역류 또는 평행류와 같은 흐름 배치를 결정합니다.또한 원하는 유동 속도와 압력 강하를 달성하기 위해 각 유체의 패스 및 채널 수를 결정합니다.
- 기계적 설계: 프레임, 헤더 및 가스켓을 설계하여 적절한 밀봉 및 기계적 강도를 보장합니다.작동 압력 및 온도 조건을 고려하여 적절한 재료 및 설계 기능을 선택합니다.
제조업
- 플레이트 제조: 플레이트는 일반적으로 원하는 패턴으로 금속 판을 스탬핑하거나 압력하여 형성됩니다.그런 다음 모서리에서 용접되거나 용접하여 밀봉 된 채널을 형성합니다.
- 프레임 및 헤더 제조: 프레임 및 헤더는 용접 및 가공 공정을 사용하여 탄소 강철 또는 스테인레스 강철과 같은 적절한 금속으로 제조됩니다.그들은 플레이트를 지지하고 유체 입구와 출구에 필요한 연결을 제공하기 위해 설계되었습니다.
- 가스켓 설치: 누출 방지 밀봉을 보장하기 위해 플레이트 사이에 가스켓을 설치합니다.가스켓은 니트릴 고무 또는 에틸렌 - 프로필렌 - 디엔 - 단량체 (EPDM) 와 같은 탄성체 재료로 만들어지며 플레이트의 가스켓 그루브에 조심스럽게 배치됩니다.
- 어셈블리: 플레이트, 프레임, 헤더 및 가스켓은 함께 조립되어 완전한 플레이트 열교환기를 형성합니다.조립 과정에서 볼트를 조심스럽게 정렬하고 조임하여 적절하게 밀봉하고 작동해야 합니다.
- 5.Testing: 제조 된 플레이 트 열 교 환 기는 압 력 테스트 , 누 출 테스트 및 열 전 달 성 능 테스트 를 포함한 다양한 테스트 를 거 칩니다 .이러한 테스트 는 열 교 환 기가 설계 요구 사항을 충족 하고 안전하고 효율 적으로 작동 하는지 확인 하기 위해 수행 됩니다 .
Pla te He at Ex ch anger 의 응용
플레이 트 열 교 환 기는 효율 성 , 컴 팩 트 한 디자인 및 다 용 성 으로 인해 산업 전반 에 걸쳐 널리 사용됩니다 .이들은 HV AC 시스템 , 화학 가 공 , 식품 및 음료 생산 및 전 력 발전 과 같은 응용 분야에서 중요한 역할을 합니다 . 에너지 소비 와 운영 비용을 줄 임 으로써 플레이 트 열 교 환 기는 산업 효율 성과 지속 가능성을 크게 향상 시켜 현대 산업 운영 에 필수 적입니다 .
-
석유 및 가스 산업을 위한 열교환 솔루션석유 및 가스 산업은 현대 산업의 초석이며, 석유 및 가스의 추출 및 가공에서부터 다양한 석유 화학 제품의 생산 및 판매에 이르기까지 모든 것을 포괄하는 공급망이 있습니다.이러한 제품은 에너지, 화학, 운송, 건설 및 제약과 같은 분야에 널리 사용되어 경제 발전에 필수적인 산업을 만듭니다.플레이트 열교환기는 높은 효율성, 컴팩트한 크기, 내식성 및 유지 보수 용이성으로 인해 석유 및 가스 산업에서 널리 사용되어 이 분야에 이상적인 선택입니다. -
금속 산업을 위한 열교환 솔루션 Heat Exchange Solutions for Metallurgy Industry금속 산업은 원자재 생산에 중요한 부문이며 종종 "산업의 중추" 라고 불립니다.그것은 일반적으로 철 및 철강 생산을 포함하는 철 금속 및 구리, 알루미늄, 납, 아연, 니켈 및 금과 같은 금속의 가공을 포함하는 비철 금속으로 나뉘어 있습니다. -
식품 산업을 위한 열교환 솔루션식품 산업은 소비재의 생산, 가공, 포장 및 유통을 포함하며 안전, 효율성 및 지속 가능성을 우선시합니다.주요 부문에는 유제품, 음료, 통조림, 준비식품이 포함된다. Plate heat exchanger (PHEs) 는 저온 살균, 가열, 냉각 및 농축과 같은 열 공정에서 중요한 역할을합니다.컴팩트한 디자인, 높은 열 전달 효율 및 위생적인 표면으로 에너지 낭비를 최소화하면서 빠른 온도 제어를 보장합니다.또한 PHEs 는 교차 오염 위험을 줄이고 열 회수 시스템을 지원하여 비용 효율성과 환경 친화적 관행에 대한 업계의 요구에 부합합니다.애플리케이션은 우유 살균, 주스 가공 및 폐열 재사용에 이르기까지 생산성을 향상시키고 엄격한 식품 안전 기준을 준수합니다. -
환경보호산업을 위한 열교환 솔루션환경 보호 산업은 오염을 줄이고 자원을 보존하며 지속 가능한 개발을 촉진하는 데 중점을 둡니다.그것의 중요성은 기후 변화에 대처하고 생태계를 보호하며 공중 보건을 보장하는 데 있습니다.주요 목표는 폐기물을 최소화하고 재생 가능 에너지로 전환함으로써 "제로 배출" 을 달성하는 것입니다.이것은 첨단 기술, 폐기물 재활용 및 에너지 효율적인 시스템을 통해 달성됩니다. Plate Heat Exchanger (PHEs) 는 산업 공정에서 에너지 효율을 향상시키고 에너지 소비를 줄이며 열 회수를 가능하게 함으로써 중요한 역할을합니다.그들의 컴팩트한 디자인과 높은 열 전달 효율은 지속 가능한 관행을 지원하여 배출 감소 목표를 달성하고 더 친환경적인 미래를 육성하는 데 필수적입니다.
