왜 플레이트 열교환기는 해양 에너지 시스템에 필수적인가?

플레이트 열교환기는 해양 에너지 시스템의 필수적인 구성 요소이며 해양 환경의 독특한 과제에 대한 첨단 솔루션을 제공합니다.예를 들어, 최적의 온도를 효과적으로 유지하여 하이드레이트 형성 및 파이프라인 막힘을 방지합니다.

전문적인 디자인과 같이용접판 열교환기 (Welded Plate Heat Exchanger) 및인쇄 회로 열교환기 Printed Circuit Heat Exchanger 부식에 저항하고 해양에서 발견되는 까다로운 조건에 견딜 수있는 견고한 재료를 사용합니다.이러한 플레이트 열교환기 유형은 컴팩트하고 모듈식으로 구성되어 있어 공간이 프리미엄인 플랫폼에 이상적입니다.

해양 환경의 과제

공간 및 무게 제한 사항

해양 에너지 플랫폼 엄격한 공간 및 무게 제약 조건에서 작동합니다.모든 장비는 컴팩트한 발자국 내에 맞아야 하며 전체 구조에 최소한의 무게를 기여해야 합니다.이러한 한계는 플랫폼 건설 비용을 절감하고 특히 심해 또는 한계 필드에서 더 작고 경제적인 리그를 사용할 수 있도록 할 필요성에서 비롯됩니다.주요 요인은 다음을 포함합니다.

· 리그 무게를 줄이면 플랫폼 무게가 직접적으로 감소하며, 리그에서 절약되는 각 파운드는 플랫폼에서 3 ~ 5 파운드를 줄일 수 있습니다.

· 마스트와 크레인과 같은 장비는 더 가볍고 컴팩트하게 진화하여 제한된 갑판 공간과 크레인 용량 내에 적합합니다.

· 모듈식 구성 요소는 이제 더 부피가 큰 기존 시스템을 대체하여 설치 및 운송을 쉽게 할 수 있습니다.

· 펌프와 탱크를 포함한 진흙 시스템 장비는 공간을 적게 차지하면서 효율을 극대화하도록 설계되었습니다.

이러한 혁신은 수요를 증가시키고오일 및 가스 열교환기 불필요한 볼륨이나 무게를 추가하지 않고 높은 성능을 제공합니다.

부식성 해양 조건 (Corrossive Marine Conditions)

해양 환경은 장비를 부식을 가속화하는 다양한 공격적인 요인에 노출시킵니다.다음 표에서는 해양 조건이 해양 시스템의 부식에 기여하는 방법을 요약합니다.

이러한 요인은 모든 분야에서 첨단 재료와 보호 전략의 사용이 필요합니다.해양 열교환기 (Offshore heat exchanger) 디자인.

높은 효율성 요구 사항

해양 에너지 시스템은 연료유 열교환기 엄격한 효율성 기준을 충족합니다.운영자는 80 ~ 95% 의 열전달 효율성을 기대하며, 첨단 플레이트 디자인은 오염을 줄이고 긴 서비스 간격을 지원합니다.현대적인 열교환기 (Modern Heat Exchanger, such as those featuringSmart Eye 기술유량 분포 및 열 적합성을 최적화합니다.이러한 혁신은 에너지 소비를 줄이고 유지 보수 요구 사항을 최소화하며 ASME, API 및 TEMA 와 같은 업계 규정을 준수하는 데 도움이 됩니다.이러한 고효율 벤치마크를 충족함으로써 해외 플랫폼은 안정적인 성능과 운영 비용을 절감할 수 있습니다.

유지 관리 및 액세스 가능성 문제

해양 에너지 플랫폼은 유지 보수 및 접근성 측면에서 독특한 과제를 직면하고 있습니다.가혹한 해양 조건, 제한된 공간 및 안전 규정은 일상적인 서비스를 어렵게 만듭니다.예상치 못한 가동 중지 시간이 심각한 재정적 손실을 초래할 수 있기 때문에 장비는 최소한의 개입으로 안정적으로 작동해야 합니다.

가스 플레이트 열교환기 Plate Heat Exchanger 이 맥락에서 몇 가지 장점을 제공합니다.

· 모듈식 구조: 모듈식 구성 요소를 갖춘 플레이트 열교환기를 설계하는 엔지니어.이를 통해 기술자는 단위를 신속하게 분해, 검사 및 청소할 수 있습니다.전체 시스템을 제거하지 않고 개별 플레이트를 교체할 수 있습니다.

· 컴팩트한 공간: 컴팩트한 디자인으로 좁은 공간에서 쉽게 접근할 수 있습니다.유지보수 직원은 주변 장비를 광범위하게 분해하지 않고도 유닛에 도달하여 서비스를 제공 할 수 있습니다.

· 단순화된 청소: 플레이트 열교환기는 간단한 청소 절차를 지원합니다.작업자는 CIP (Cleaning - in - Place) 시스템 또는 수동 청소 방법을 사용할 수 있습니다.따라서 유지 보수에 필요한 시간과 인력이 줄어듭니다.

· 가동 중지 시간 감소: 신속한 액세스 및 간편한 서비스로 운영 중단이 최소화됩니다.해양 플랫폼은 장비 가용성과 생산성 향상으로 이점을 누릴 수 있습니다.

팁 : 플레이트 열교환기의 정기적 인 검사 및 청소는 최적의 성능을 유지하고 장비 수명을 연장하는 데 도움이 됩니다.

다음 표에서는 기존의 열교환기와 비교하여 플레이트 열교환기의 주요 유지 보수 기능을 강조합니다.

해외에서 작업하는 기술자는 접근성과 사용자 친화적 인 디자인을 높이 평가합니다.해양 항해.이러한 기능을 통해 까다로운 해양 환경에서도 유지보수 작업을 관리할 수 있습니다.그 결과, 해양 운영자는 중단이 줄어들고 일관된 에너지 생산을 유지합니다.

Plate 의 주요 장점유형열교환기 Heat Exchanger

컴팩트하고 가벼운 설계

해양 에너지 플랫폼은 좁은 공간에 맞고 무게를 최소화하는 장비를 요구합니다.판 열교환기는 얇은 골판판의 혁신적인 스택으로 이러한 요구 사항을 충족합니다.이 설계는 기존의 쉘 및 튜브 교환기에 비해 전체 발자국을 줄일 수 있으며, 두 가지 모두 동일한 열 전달 표면적을 제공하더라도.

예를 들어, A 소형 통합 분리기 및 열교환기 시스템은 전통적인 쉘 및 튜브 버전보다 무게가 상당히 적습니다.일부 해양 증기 바닥 작업 사이클에서 엔지니어들은 설계를 최적화하고 첨단 재료를 사용하여 38 ~ 52% 의 무게 감소를 달성했습니다.

우수한 열전달 효율성

플레이트 열교환기는 탁월한 열 성능을 제공하며, 이는 해양 에너지 시스템에 필수적입니다.파형판은 유체가 통과할 때 난류를 만들어 열전달률을 증가시킵니다.이 설계는 유체 간의 온도 접근을 더 가깝게 하여 에너지 회수를 극대화하고 손실을 최소화할 수 있습니다.

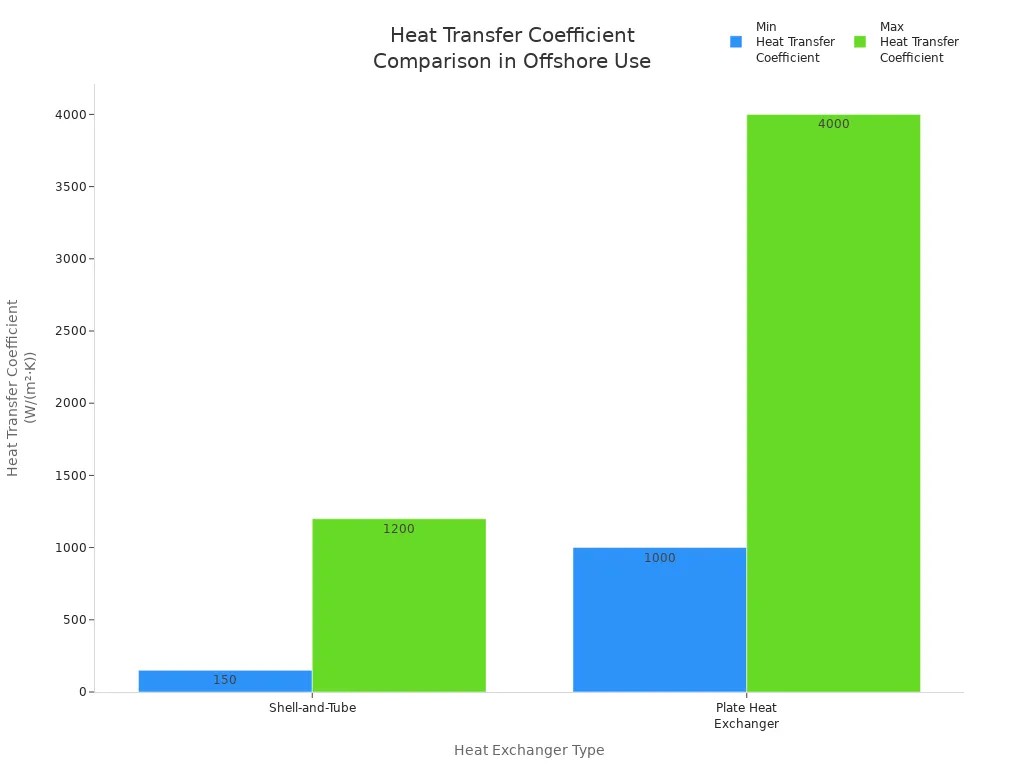

다음 표에서는 해양에서 일반적으로 사용되는 다양한 열교환기 유형에 대한 열전달 계수를 비교합니다.

플레이트 열교환기는 쉘 및 튜브 설계보다 최대 5 배 높은 열전달 계수를 달성할 수 있습니다.연구에 따르면 nanofluids 와 같은 첨단 작업 유체를 사용하면 효율성을 36 % 이상 향상시킬 수 있습니다.이러한 기능을 통해 해양 운영자는 엄격한 효율 목표를 달성하고 에너지 소비량을 줄이며 까다로운 해양 환경에서 안정적인 성능을 유지할 수 있습니다.

부식 저항을 위한 재료 유연성

제조업체는 특정 공정 요구 사항과 환경 위협에 맞게 다양한 재료로 플레이트 열교환기를 설계합니다.가장 일반적인 옵션은 다음과 같습니다.

· 스테인리스 스틸: 316 L 및 254 SMO 와 같은 등급은 염화물 유발 부식에 대한 우수한 저항성을 제공합니다.스테인레스 스틸은 대부분의 해수 및 공정 유체 응용에 적합합니다.

· 티타늄 Titanium: 티타늄은 공격적인 해수 부식 및 바이오오오플링에 저항합니다.그것은 고염분도 환경에서도 안정적으로 남아있어 담수화 및 해양 냉각 시스템에 이상적입니다.

· 니켈 합금 (Nickel alloys)Hastelloy 및 Inconel 과 같은 합금은 화학 공격과 고온을 모두 견딜 수 있습니다.이러한 재료는 해양 화학 처리 및 가스 처리에서 잘 사용됩니다.

· 이중 및 초이중 스테인레스 스틸: 이 첨단 합금은 뛰어난 내식성과 높은 강도를 결합합니다.그들은 깊은 물과 고압 환경에서 안정적으로 작동합니다.

다음 표는 해양에서 사용되는 일반 플레이트 재료의 내식성을 요약합니다.

Plate Heat Exchanger vs. 다른 열교환기 유형

Plate Heat Exchanger 와 Shell - and - Tube Heat Exchanger 의 비교

해외 에너지 시스템은 종종 비교됩니다. 소형플레이트 열교환기 쉘 앤 튜브 디자인으로성능과 실용성의 차이는 상당히 크다.플레이트 열교환기는 최대 5 배 더 높은 열전달 효율을 제공합니다.

Plate Heat Exchanger 와 Air - Cooled Heat Exchanger 의 비교

공기 냉각 열교환기는 냉각을 위해 주변 공기와 핀이있는 튜브를 사용합니다.이 유닛은 물이 부족한 건조한 환경에 적합합니다.그러나 그들은 더 큰 발자국을 필요로하며 플레이트 열교환기에 비해 열 전달 효율이 낮습니다. SHPHE 의 플레이트 열교환기는 유체 - 유체 전달을 사용하여 효율성과 컴팩트를 향상시킵니다.그들의 모듈식 디자인은 쉬운 청소 및 유지보수를 지원합니다.해양 플랫폼은 고압과 부식성 유체를 처리할 수 있는 능력으로 이점을 누릴 수 있으며, 이는 공기 냉각 유닛이 능가할 수 없습니다.

요약 :Plate Heat Exchanger 가 선호되는 이유내다해양 프로젝트들

플레이트 열교환기는 여러 가지 이유로 해양 응용 분야에서 두드러집니다:

· 컴팩트한 디자인은 플랫폼의 제한된 공간에 맞습니다.

· 높은 열 효율은 에너지 절감을 지원합니다.

· 스테인레스 스틸과 티타늄과 같은 내식성 소재는 내구성을 보장합니다.

· 모듈식 구조는 신속한 검사 및 청소를 가능하게합니다.

· 용접된 옵션 가혹한 해양 조건에서 누출을 방지합니다.

· 안전성과 신뢰성에 대한 엄격한 업계 표준을 충족합니다.

해양 에너지에서의 판열교환기의 실제 적용

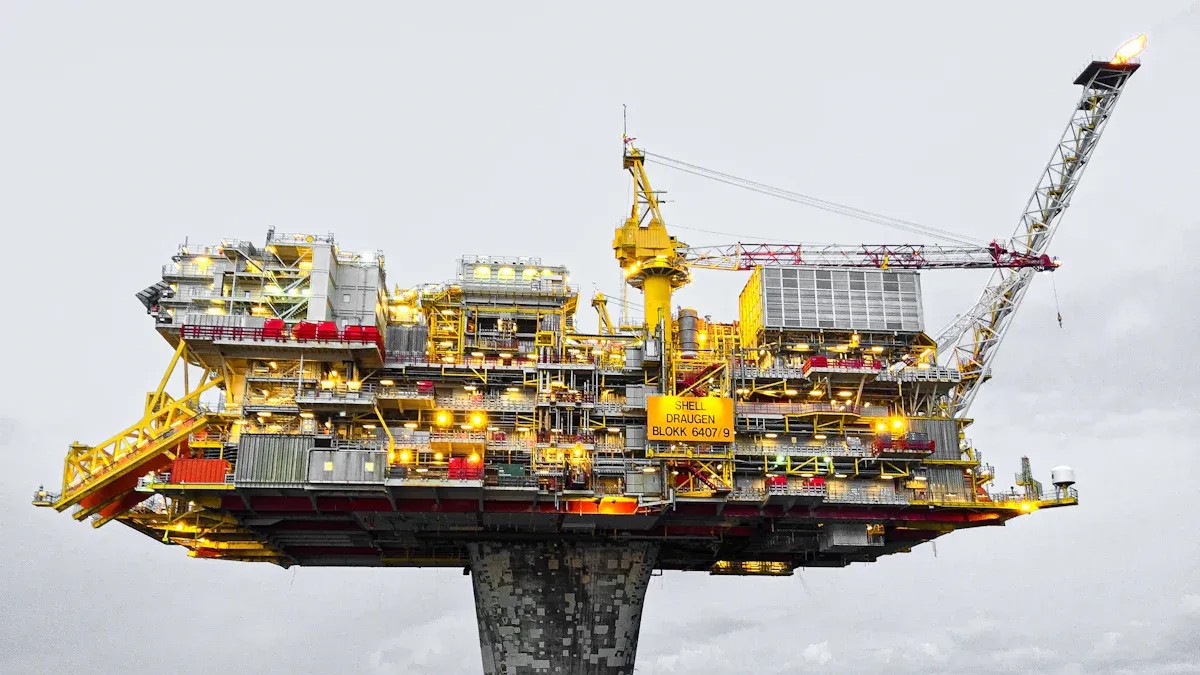

석유와 가스 프로덕션 플랫폼

석유 및 가스 생산 플랫폼은 안전하고 효율적인 운영을 보장하기 위해 첨단 열 관리에 의존합니다.플레이트 열교환기는 공간과 무게가 우수한 이러한 플랫폼을 위한 컴팩트하고 효율적인 솔루션을 제공합니다.여러 개의 얇은 플레이트를 특징으로 하는 그들의 디자인은 우수한 열 효율을 제공합니다.운영자는 엔진 냉각, 오일 냉각 및 HVAC 시스템에서 사용합니다.이러한 교환기는 또한 원유의 안정화, 탈염을 위한 원유의 사전 가열 및 저장 전에 탈염된 원유의 냉각에 중요한 역할을 한다.그들은 높은 염분을 가진 생산 된 물을 처리하고 천연 가스의 탈수를 지원하여 하이드레이트 형성 및 부식을 방지합니다.그들의 컴팩트, 신뢰성 및 간편한 유지 보수는 해양 환경의 까다로운 조건에 이상적입니다.

· 해양 플랫폼에서의 일반적인 사용:

o 원유 안정화 및 탈염화

o 생산된 냉각수

천연 가스의 탈수 (dehydration of natural gas)

o 가스 감화 및 압축 열차

해양천연가스 처리 및 FSRU 시스템

해양 천연 가스 처리 및 부동 저장 재가스화 장치 (FSRU) 는 고압과 역동적 조건을 견딜 수있는 장비를 요구합니다.인쇄 회로 열교환기 (PCHEs)판 열교환기의 한 유형으로, 전통적인 디자인에 비해 볼륨과 무게를 최대 85% 까지 줄일 수 있습니다.이러한 소형성은 건설 및 유지 보수에서 상당한 비용을 절감할 수 있습니다. PCHEs 는 최대 1, 250 bar 의 압력 및 -196 ° C 에서 800 ° C 의 온도를 처리하므로 LNG 재가스화 및 천연 가스 냉각에 적합합니다.그들의 견고한 구조와 첨단 유동 채널 설계는 일반적으로 해양에서 기울기 및 온도 응력하에서도 신뢰성 있고 고효율적인 작동을 보장합니다.

참고 사항: PCHEs 의 모듈성과 최적화된 흐름 채널은 높은 효율성과 신뢰성을 유지하여 가혹한 해양 환경에서 안전하고 지속적인 작동을 지원합니다.

해수 담수화 과정 (Beawater Desalination Process)

해양 플랫폼은 종종 운영과 승무원을 위해 담수를 필요로합니다.플레이트 열교환기는 MSF (Multi - Stage Flash), ME (Multi - Effect) 및 VC (Vapor Compression) 와 같은 해수 담수화 공정에서 중요한 역할을합니다.종종 티타늄이나 스테인레스 스틸을 사용하는 내식성 구조는 가혹한 바닷물 조건에서 내구성을 보장합니다.이러한 교환기는 효율적인 열 전달을 가능하게 하고, 에너지 효율을 향상시키고, 유지보수 필요성을 줄일 수 있습니다.아래 표는 해양 담수화에서 그들의 중요성을 강조합니다 :

해양 선박 엔진 및 HVAC 시스템

해양 선박은 온도 제어가 중요한 까다로운 환경에서 작동합니다.엔지니어들은 엔진 냉각을 관리하고 최적의 성능을 유지하기 위해 플레이트 열교환기를 사용합니다.이러한 시스템은 엔진 냉각액에서 해수로 열을 효율적으로 전달하여 과열을 방지하고 중요한 부품의 마모를 줄입니다.컴팩트한 디자인은 꽉 끼는 엔진 룸에 쉽게 맞게 되어 귀중한 기내 공간을 절약합니다.

엔진 냉각 외에도 플레이트 열교환기는 해양 HVAC 시스템을 지원합니다.그들은 승무원의 편안함과 장비 보호를 위해 에어컨과 난방을 규제합니다.모듈식 구조는 긴 항해에서 필수적인 신속한 유지보수를 가능하게합니다.운영자는 다운타임 감소와 신뢰성 향상으로 혜택을 누릴 수 있습니다.

해병대환경 보호 화학 산업과 화학 산업

해양 플랫폼과 선박은 엄격한 환경 기준을 준수해야합니다.플레이트 열교환기는 환경 보호 시스템에서 중요한 역할을합니다.그들은 물 처리 장치, 오일 - 물 분리 및 폐열 회수를 지원합니다.이러한 응용 프로그램은 배출량을 줄이고 해양 작업의 환경 영향을 최소화하는 데 도움이됩니다.

해병대에서화학공업염소 알칼리 생산 및 소금 정제와 같은 프로세스 동안 완전히 용접된 PHE 부식성 유체를 처리합니다.티타늄 및 특수 스테인레스 스틸과 같은 내식성 소재는 안전하고 효율적인 작동을 보장합니다.운영자는 유지보수 비용이 절감되고 공정 안전성이 향상됩니다.

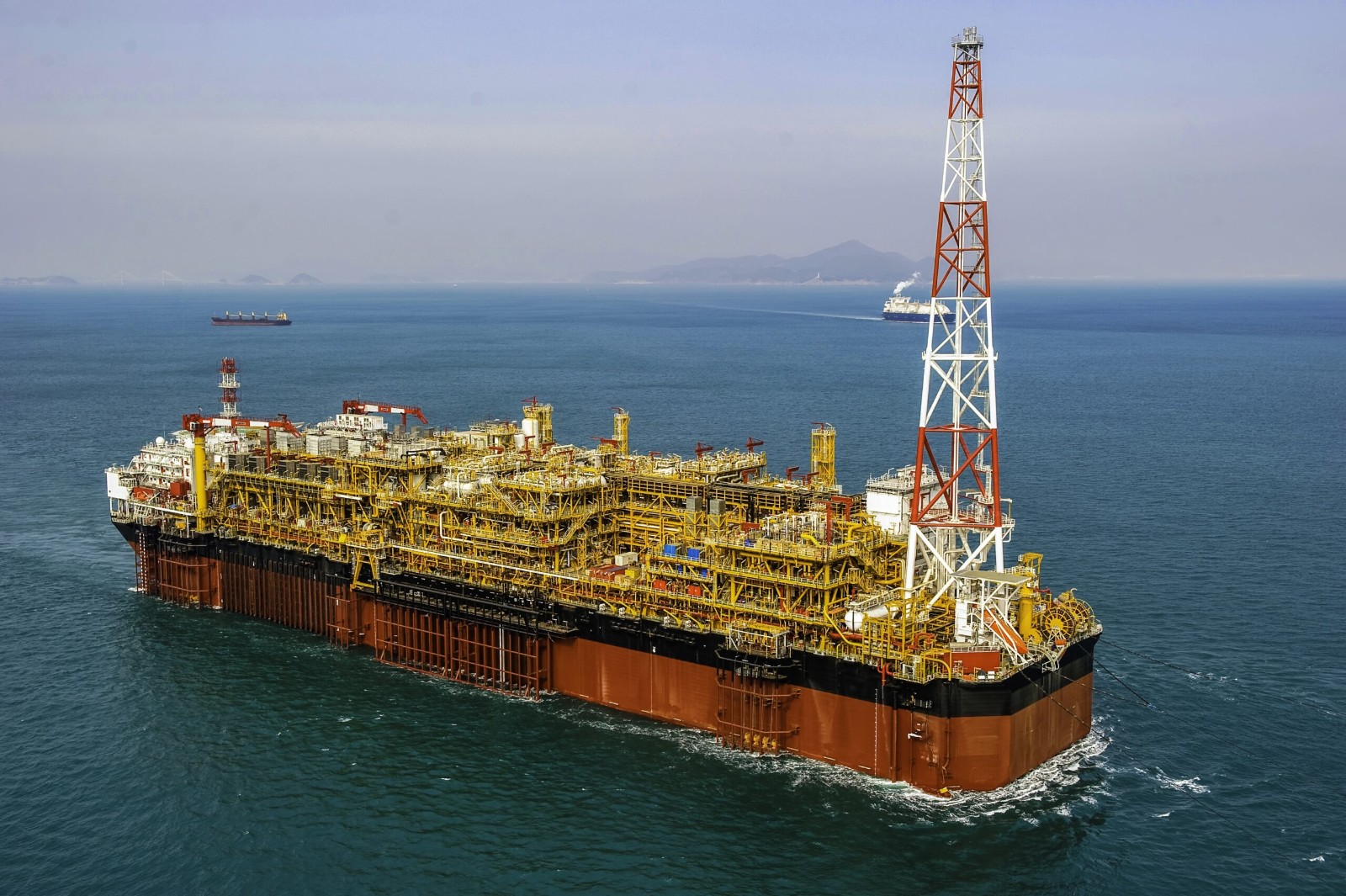

FPSO (Floating Production Storage and Offloading) 유닛의 플레이트 열교환기

FPSO 유닛은 탄화수소를 안전하게 처리, 저장 및 오프로드하기 위해 견고한 열 관리가 필요합니다.엔지니어들 선택 블록 열교환기 높은 효율성과 컴팩트한 발자국을 제공합니다.이러한 유닛은 원유 냉각, 생산수 처리 및 가스 처리를 처리합니다.모듈식 디자인은 변화하는 프로세스 요구 사항에 쉽게 확장 및 적응할 수 있습니다.

운영자는 FPSO 의 플레이트 열교환기를 사용하여 가동시간이 향상되고 유지보수가 감소했다고 보고합니다.가혹한 해양 조건에 견딜 수 있는 능력은 장기적인 신뢰성을 보장합니다.이 기술은 세계에서 가장 까다로운 해양 환경에서 안전하고 지속적인 생산을 지원합니다.

FAQs' s ' 에 해당되는 글 1 건

Plate Heat Exchanger 가 해양 환경에 적합한 것은 무엇입니까?

플레이트 열교환기는 내식성 소재와 컴팩트한 디자인을 사용합니다.이러한 특징은 가혹한 해양 조건을 견딜 수 있으며 해양 플랫폼의 제한된 공간에 적합합니다.운영자는 까다로운 환경에서 신뢰성과 효율성을 높이 평가합니다.

기술자는 얼마나 자주 해양에서 플레이트 열교환기를 청소해야합니까?

기술자는 공정 조건과 오염률에 따라 플레이트 열교환기를 정기적으로 검사하고 청소해야 합니다.많은 해양 운영자는 최적의 성능을 보장하고 예기치 않은 가동 중지 시간을 방지하기 위해 3 ~ 6 개월마다 유지보수를 예약합니다.

어떤 재료가 해수 응용 분야에서 플레이트 열교환기에 가장 적합한가?

티타늄 및 316 L 또는 슈퍼 듀플렉스와 같은 고품질 스테인레스 스틸은 탁월한 내식성을 제공합니다.이러한 재료는 장비 수명을 연장하고 해수 냉각, 담수화 및 해양 HVAC 시스템의 유지 보수 요구 사항을 줄일 수 있습니다.

플레이트 열교환기는 고압 해양 공정을 처리 할 수 있습니까?

네. Plate Heat Exchanger, 특히용접하다 인쇄 회로 유형, 높은 압력과 온도를 견딜 수 있습니다.엔지니어들은 LNG 재가스화, 가스 압축 및 기타 중요한 해양 애플리케이션을 위해 이러한 모델을 선택합니다.

해양 선박에서 플레이트 열교환기를 사용하는 주요 장점은 무엇입니까?

플레이트 열교환기는 공간을 절약하고 무게를 줄이며 효율적인 열 전달을 제공합니다.이들은 엔진 냉각, HVAC 및 환경 시스템을 지원합니다.그들의 모듈식 디자인은 신속한 유지 보수를 가능하게하여 선박의 신뢰성과 승무원의 편안함을 유지하는 데 도움이됩니다.
