HT - BLOC 완전 용접 판 열교환기를 선택하는 이유는 무엇입니까?

현대 산업 운영은 특히 극한 조건에서 열 프로세스를 관리할 때 효율성, 신뢰성 및 안전성을 지속적으로 요구하고 있습니다.화학 제조에서 발전에 이르기까지 다양한 분야의 공정들은 점점 더 까다로운 조건에서 작동하며, 온도, 압력 및 유체 호환성의 경계를 넓히고 있습니다. HT - 블록 (HT - Block)완전히 용접된 판 열교환기 (Fully welded plate heat exchanger) 가장 가혹한 환경에서도 탁월한 운영 무결성을 제공하는 탁월한 솔루션입니다.

HT - Bloc Fully Welded PHE 를 다르게 만드는 것은 무엇입니까?

전통적플레이트 열교환기 (PHEs) 은 플레이트 간을 밀봉하기 위해 gasket 을 사용합니다.이러한 설계는 표준 조건에서 효과적이지만, 고압 또는 온도에서의 성능은 본질적으로 제한되며 화학적으로 가혹한 환경에서는 저하될 수 있습니다.대조적으로, HT - Bloc 유닛은 완전히 용접 된 판 구조를 사용하며, 레이저 또는 플라즈마 용접을 사용하여 열 전달 패키지 내에서 가스켓없이 금속 판을 결합합니다.

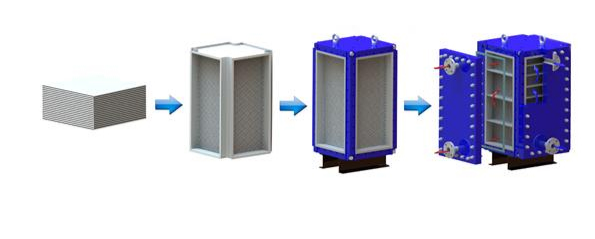

완전히 용접 된 판 열교환기를 조립하는 방법은 무엇입니까?

플레이트 팩은 특정 수의 플레이트를 용접하여 형성한 다음 4 개의 코너 보, 상단 및 하단 플레이트 및 4 개의 측면 덮개로 구성된 프레임에 설치됩니다. HT - Block용접판 열교환기 (Welded Plate Heat Exchanger) 교환 가능한 구성요소와 표준화된 모듈을 사용하여 쉽게 사용자 정의하고 확장할 수 있습니다.이러한 모듈성을 통해 HT - Block 열교환기는 특정 산업 요구 사항을 충족하도록 맞춤형으로 제작되어 성능과 신뢰성을 향상시킬 수 있습니다.

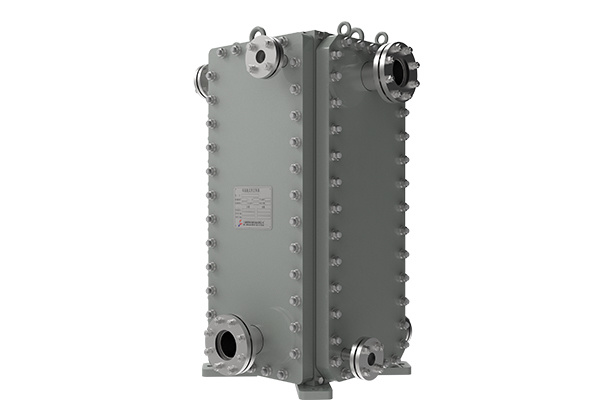

용접 블록 열교환기 (HT - Block) VS 가스켓 PHE

열전달효율 (Thermal Transfer Efficiency)

그 구조적 이점을 넘어,완전 용접 PHE 열성능이 뛰어나다.그것의 플레이트 디자인은 유체와 금속 사이의 표면 접촉을 극대화하고, 교차 채널은 상대적으로 낮은 속도에서도 난류류 흐름을 촉진합니다.

대부분의 완전 용접 설계는 상류 유동 배열을 사용하며, 여기서 뜨거운 유체와 차가운 유체가 각각의 인접 채널을 통해 반대 방향으로 흐릅니다.이 구성은 열교환기의 전체 길이를 따라 평균 온도 차이 (LMTD) 를 극대화하여 매우 가까운 온도 접근을 가능하게하는 열역학적으로 최적입니다. 즉, 가열된 유체의 출구 온도는 가열 유체의 입구 온도에 매우 가깝게 될 수 있으므로 높은 열 효율을 나타냅니다.

이로써 완전히 용접된 판 열교환기는 매우 높은 열전달 계수를 달성할 수 있으며, 종종 주어진 의무와 발자국을 위해 전통적인 쉘 및 튜브 열교환기의 열전달 계수를 크게 능가합니다.이러한 공정 강화 기능을 통해 더 작고 가벼운 장비를 만들 수 있어 귀중한 플랜트 공간을 절약하고 잠재적으로 구조적 지원 요구 사항을 줄일 수 있습니다.

완전 용접판 열교환기의 일반적인 응용 프로그램

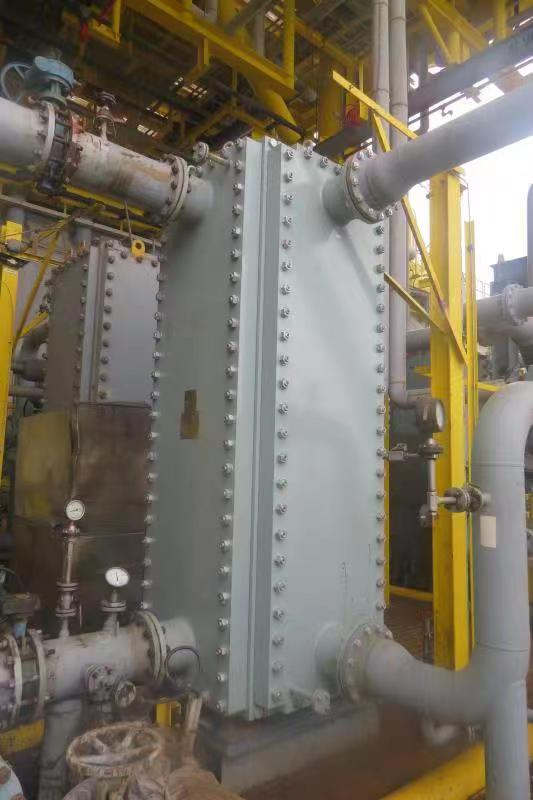

HT - Bloc 는 매우 까다로운 유체와 환경을 처리하도록 설계되었습니다.그것의 신뢰성과 누출 없는 성능은 다양한 산업에 적합합니다 :

석유 및 가스 :

공간 제한이 있는 해외 처리

고압 가스 및 응축물 냉각

부식성 및 산성 가스 격리

화학 처리 (Chemical Processing):

Acid handling (예를 들어, H 2 SO 4, HCl), 용매 및 가해성 물질

교차 오염 및 가스켓 호환성 문제 최소화

전력 생성:

증기 및 응축물 회수 시스템 (Auxiliary steam and condensate recovery systems)

산업용 냉장:

고압에서 작동하는 암모니아 또는 CO 2 시스템

유해한 냉매를 사용하는 안전 크리티컬 어플리케이션

해양 및 해상:

소형 해수 냉각 시스템

티타늄 플레이트 옵션으로 높은 내식성

자주 묻는 질문들.

Q 1: HT - Bloc 완전 용접 플레이트 열교환기는 가연성 또는 독성 유체와 함께 사용할 수 있습니까?
A: 절대적으로요.완전히 용접된 디자인은 유해한 유체에 대한 탁월한 격리 기능을 제공합니다.

Q 2: 완전히 용접된 플레이트 열교환기는 기존 시스템을 재장착하기에 적합합니까?
A: 맞습니다. 컴팩트한 디자인과 맞춤형 연결 옵션 덕분에 가능합니다.

Q 3 : 청소 간격은 무엇입니까?
A: 이것은 당신의 과정에 달려 있습니다.깨끗한 액체를 사용하는 설치는 청소없이 몇 달 또는 몇 년 동안 지속될 수 있습니다.

전체판 열교환기 유지 보수

HT - 블록 유닛은 가스켓 관련 유지보수를 제거하지만 열 전달 성능을 유지하기 위해 일상적인 관리가 필요합니다.가장 효과적인 방법은 CIP (Cleaning - In - Place) 이며, 다음과 같은 기능을 제공합니다.

분해 없이 비침습적인 청소,

오염 유형에 따라 맞춤형 화학 제형,

기계적 청소에 비해 가동 중지 시간 단축

특히 무거운 파울을 위해, 몇몇블록형 열전달 설계에는 개방형 패널이 있어 기계적 접근이 제한되어 있어 필요한 경우 고압 제트 청소를 가능하게 합니다.

팁: 정기적으로 압력 하강 및 온도 차이를 모니터링하여 얼음을 조기에 탐지하고 사전 청소 주기를 계획하십시오.

Gasketed PHE 와 Fully Welded PHE 의 수명주기 원가 분석

완전 용접 교환기는 초기 자본 투자가 더 높지만, 수명주기 이점으로 인해 TCO 가 낮아집니다.

Gasketed PHEs: 개스킷 조달 및 유지보수를 위한 종료 시점으로 인해 초기 자본이 낮지만 O & M 이 높습니다.정기적 인 재조정으로 비용을 절감할 수 있지만 가혹한 서비스에서 빈번한 가스켓 교체로 인해 수명주기 비용이 증가합니다.

완전 용접형 PHEs: 교체 시의 초기 비용과 자본 집약성이 높아지고 유지보수가 최소화되어 운영 비용이 절감됩니다.누출 또는 gasket 고장이 중요한 위험인 애플리케이션에서는 교체 필요에도 불구하고 TCO 를 절감할 수 있습니다.

HT - Bloc 의 뛰어난 신뢰성은 연속 작동에서 특히 잘 작동합니다.

결론 :

HT - Block 완전 용접 판 열교환기는 단순한 구성 요소가 아니며, 가장 가혹한 열 조건에서 신뢰성, 안전성 및 효율성을 요구하는 산업 공정의 전략적 자산입니다.

프로세스가 까다로운 조건에서 탁월한 열 제어를 요구하는 경우 용접판 열교환기 기술의 이점을 활용하는 것이 효율성과 신뢰성을 향상시키는 열쇠입니다. HT - 블록 용접 판 열교환기 및 TP 용접 판 열교환기 및 와이드 gap 용접 판 열교환기의 상세 사양을 살펴 보거나, 이러한 솔루션이 특정 운영을 최적화하는 방법에 대한 상담을 위해 열공학 전문가에게 문의하십시오.
