석유 및 가스 산업에서의 용접판 열교환기의 적용

열교환은 석유 및 가스 작업에서 중요한 역할을하며, 안전하고 효율적인 가공을 보장합니다.슬러리 및 점성 액체와 같은 복잡한 유체는 종종 막힘을 방지하고 신뢰성을 유지하기 위해 첨단 장비가 필요합니다.용접 판 열교환기는 이러한 까다로운 환경에 대한 현대적인 솔루션을 제공합니다.이 기술은 견고한 설계와 고성능 재료를 사용하여 가혹한 조건과 어려운 유체를 쉽게 처리합니다.

Key Takeaways 에 대한 리뷰 보기

· 용접판 열교환기 (Welded Plate Heat Exchanger) 기존의 교환기에 비해 공간 절약 및 무게 감소로 컴팩트하고 가벼운 설계를 통해 열 전달 효율이 높습니다.

· 용접된 구조와 내식성 재료를 통해 석유 및 가스 작업에서 흔히 볼 수 있는 고압, 극한 온도 및 가혹한 유체를 처리할 수 있습니다.

· 최적화된 흐름 설계와 자체 청소 기능을 통해 막힘과 오염을 방지하여 안정적인 성능과 간편한 유지보수를 보장합니다.

· 이러한 교환기는 업스트림, 미드스트림 및 다운스트림 석유 및 가스 공정 전반에 걸쳐 정확한 온도 제어와 에너지 절약을 지원합니다.

· 쉘 및 튜브 열교환기보다 용접판 열교환기는 열 효율이 향상되고 발자국이 작으며 유지 관리가 간단하므로 까다로운 환경에 이상적입니다.

용접판 열교환기 개요

설계 피쳐

용접판 열교환기는 혁신적인 엔지니어링과 견고한 구조로 인해 눈에 띄고 있습니다.제조업체는 이러한 교환기를 설계하여베개판. 카세트로 용접하여 아코디언 같은 코어를 형성합니다.이 구조를 통해 가스킷이 필요하지 않으므로 유닛은 최대 1, 450 psig 의 압력 및 - 50 ° F ~ 1, 650 ° F 의 온도를 견딜 수 있습니다.컴팩트한 디자인은 대형 쉘 및 튜브 교환기를 대체하여 발자국을 100 ft 2 에서 8 ft 2 로 줄이고 무게를 7 톤에서 1 톤 미만으로 줄입니다.

어떻게 작동합니까?

용접판 열교환기는 용접판에 의해 형성된 교차 채널을 통해 두 유체를 지시하여 작동합니다.플레이트의 치브론 패턴은 난류를 생성하여 열 전달 계수를 증가시키고 오염 위험을 줄일 수 있습니다.향상된 난류와 2 차 유동은 효율성을 높이고 유동 저항을 줄일 수 있습니다. CFD (Computational Fluid Dynamics) 시뮬레이션을 통해 엔지니어는 유동 분포를 시각화하고 최적화하여 최대 성능을 보장할 수 있습니다.

운영자는 센서를 사용하여 온도, 유량 및 압력을 모니터링하여 불규칙성을 조기 탐지하고 데이터 기반 조정을 가능하게 합니다.센서 데이터를 기반으로 하는 예측 유지보수 기능을 통해 가동 중지 시간을 최소화하고 장비 수명을 연장합니다.적절한 단열재는 열 손실을 줄이고 열 에너지가 공정 내에 남아 있도록합니다.이 설계는 까다로운 석유 및 가스 환경에서의 지속적인 운영에 필수적인 쉬운 청소 및 유지보수를 지원합니다.

· 주요 성능 지표에는 열전달 계수, 압력강하, 펌프 전력 및 누셀트 수가 포함됩니다.

· 다목적 최적화는 45 ° 의 체크론 각도, 15 mm 의 골형 피치 및 3 mm 의 골형 높이와 같은 이상적인 구조 매개변수를 확인했습니다.

· 비교 연구에 따르면 용접판 열교환기는 표준 모델에 비해 성능 평가 기준에서 20% 이상 향상되었습니다.

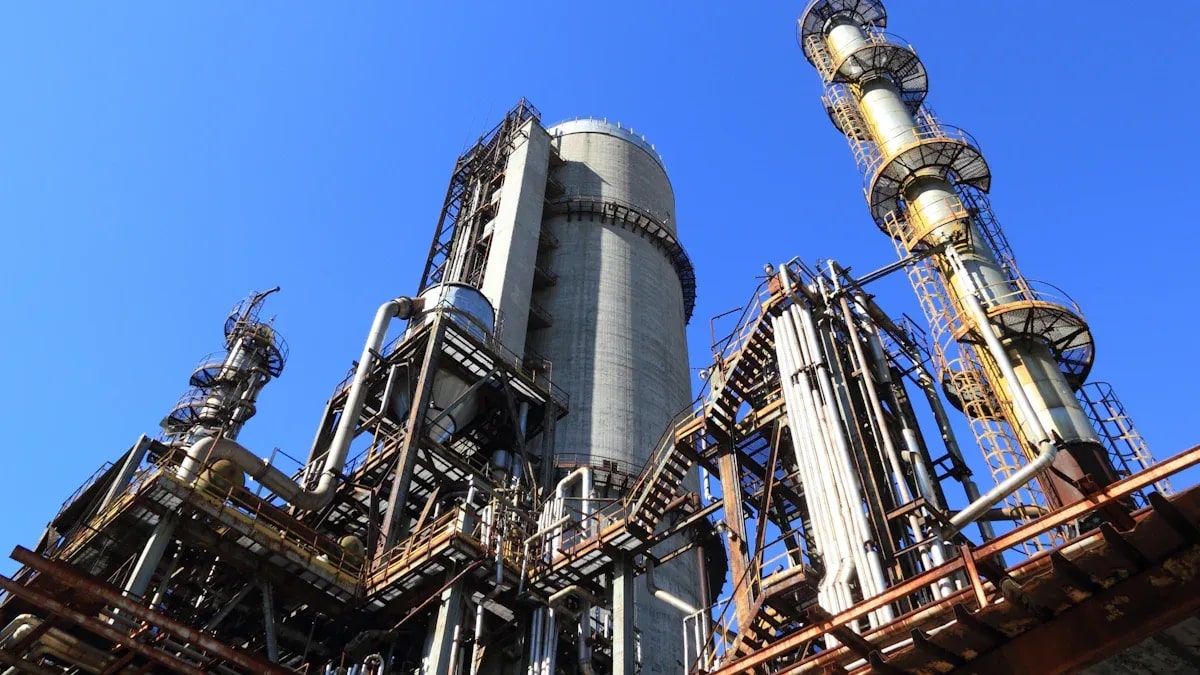

석유 및 가스 분야에서의 응용

업스트림 공정

석유 및 가스 추출은 업스트림 작업에서 시작됩니다.이러한 공정에는 원유 분리, 가스 탈수 및 생산수 처리 등이 포함됩니다.작업자는 종종 점도가 높은 유체, 정지된 고체 또는 부식성 특성을 가진 유체를 만나게 됩니다. THE완전히 용접된 판 열교환기 (Fully welded plate heat exchanger) 견고한 디자인과 첨단 재료로 이러한 과제를 해결합니다.

· 스테인레스 스틸과 니켈 합금은 산성 가스 및 공격적인 화학 물질에 의한 부식에 저항합니다.

· 최적화된 채널 형상을 통해 슬러리 및 섬유 함유 유체로 인한 막힘을 방지합니다.

· 통합 CIP (Cleaning - in - Place) 시스템을 통해 분해 없이 오염물을 효율적으로 제거할 수 있습니다.

운영자는 응축 및 증발과 같은 위상 변화에 중요한 정확한 온도 제어를 통해 혜택을 누릴 수 있습니다.향상된 열 전달 효율은 에너지 소비를 줄이고 폐기물 스트림에서 열 회수를 지원합니다.맞춤형 크기 및 구성으로 장비는 시추 플랫폼이나 우물 패드의 좁은 공간에 적합합니다.이러한 향상된 기능으로 인해 운영 신뢰성이 향상되고 유지 보수 비용이 절감되며 공정 수율이 향상됩니다.

참고 사항: 레이저 용접과 같은 첨단 제조 기술은 업스트림 환경에서의 내구성과 지속 가능성을 더욱 향상시킵니다.

미드스트림 및 오프shore

미드스트림 운영은 석유 및 가스의 운송, 저장 및 컨디셔닝에 중점을 둡니다.해양 플랫폼과 파이프 라인은 제품 품질과 시스템 안전을 유지하기 위해 신뢰할 수 있는 열교환 솔루션이 필요합니다.용접판 열교환기는 컴팩트한 발자국과 가혹한 해양 조건에 대한 저항성으로 인해 이러한 설정에서 탁월합니다.

운영자는 특수 소프트웨어를 사용하여 매일 오염 요소를 모니터링합니다.이 접근법은 오염 사건을 조기 탐지하고 적시에 청소 개입을 지원합니다.한 대형 정유공장은 성능 데이터를 추적하면 정유에 적합한 시기를 파악하고 가동 중지 시간을 최소화하며 용량을 유지하는데 도움이 된다는 것을 보여주었습니다.에너지 효율성 및 신뢰성과 같은 주요 성능 지표가 운영 결정을 안내합니다.

· 작업 데이터 분석을 통해 청소 간격을 최적화합니다.

· 적절한 열교환기 크기 및 흐름 역학은 압력 하락과 에너지 손실을 줄일 수 있습니다.

· 내식성 구조는 해양 환경에서 장비 수명을 연장합니다.

이러한 기능은 안정적인 작동을 보장하고 누출 위험을 줄이며 미드스트림 및 오프라인 애플리케이션에서 장기적인 신뢰성을 지원합니다.

다운스트림 및 석유화학

다운스트림 작업에는 원유 정제 및 석유화학 생산이 포함됩니다.이러한 공정에는 정확한 온도 제어와 효율적인 열 회수가 필요합니다. THETP 용접 판 열교환기 원료의 예열, 공정 스트림의 냉각 및 증기의 응축과 같은 중요한 작업을 지원합니다.

정유공장은 종종 중유와 섬유가 함유된 슬러리를 포함하여 오염 가능성이 높은 유체를 처리합니다.간소화된 채널 형상과 내장된 자가청정 메커니즘을 통해 교차기는 막힘을 방지하고 높은 열 성능을 유지합니다.운영자는 내식성 및 마모성 재료를 사용하여 장비 수명을 연장하고 유지보수 필요성을 줄일 수 있습니다.

· 열교환기는 뜨거운 공정 스트림에서 에너지를 회수하여 운영 비용을 절감합니다.

· 그들은 유체가 목표 온도에 도달하도록 보장함으로써 제품의 품질을 유지하는 데 도움이됩니다.

· 최적화된 유량 분배는 압력강하를 최소화하고 열전달을 최대화합니다.

이러한 장점은 배출량 및 에너지 사용량을 줄임으로써 지속가능성 목표에 기여합니다.용접판 열교환기는 복잡한 다운스트림 및 석유화학 작업에 대한 신뢰할 수 있고 효율적인 솔루션을 제공합니다.

업계에서 장점

효율성 및 컴팩트함

석유 및 가스 산업은 귀중한 공간을 절약하면서 높은 열 효율을 제공하는 장비를 요구합니다.용접된 PHE 혁신적인 플레이트 설계와 컴팩트한 구조로 이러한 요구 사항을 충족합니다.플레이트는 작은 발자국 내에서 열 전달을 위한 큰 표면적을 만듭니다.이 설계는 운영자가 해양 플랫폼이나 붐비는 정유장 바닥과 같은 좁은 공간에 유닛을 설치할 수 있도록 합니다.

열 성능에 대한 연구는 열전달 봉투를 최적화하는 것의 중요성을 강조합니다.높은 열전달 계수를 유지함으로써 이러한 교환기는 에너지 소비를 줄이고 전반적인 공정 효율을 향상시키는 데 도움이됩니다.고급 시뮬레이션 도구 (예: Advanced Simulation Tool)SMARTEYE, 열 부하를 모델링하고 컴팩트 설계가 에너지 사용에 미치는 영향을 검증합니다.공정 지점 근처에 교환기를 배치하는 것과 같은 유연한 공간 활용 전략은 에너지 성능을 더욱 향상시키고 난방 수요를 줄일 수 있습니다.운영자는 에너지 사용 강도가 낮아지고 난방 효율성이 향상되어 운영 및 지속 가능성 목표를 모두 지원합니다.

팁 : 소형 열교환기는 공간을 절약할 뿐만 아니라 설치와 기존 시스템 통합을 간소화합니다.

내구성과 신뢰성

내구성은 장비가 고압, 극한 온도 및 부식성 유체에 직면하는 석유 및 가스 운영에서 중요한 요소입니다.용접판 열교환기는 가혹한 환경을 견딜 수 있도록 스테인레스 스틸 및 니켈 기반 재료와 같은 내식성 합금을 사용합니다.이러한 재료는 염소가 풍부한 고압 조건에서 일반적인 문제인 응력 부식 균열을 방지하는 데 도움이 됩니다.

· 응력 부식 균열은 특히 고압 및 온도에서 구조적 무결성을 손상시킬 수 있습니다.

· 작업자는 부식을 관리하고 장비 수명을 연장하기 위해 합금을 선택하고 보호 코팅을 적용합니다.

· 초음파 검사 및 방사선 검사를 포함한 검사 방법은 내부 부식 및 균열을 일찍 탐지합니다.

· 원활한 유체 흐름과 틈이 없는 구조와 같은 설계 기능으로 부식 위험을 더욱 줄일 수 있습니다.

보호 코팅 및 크롬 및 알루미늄과 같은 합금 요소는 고온 부식에 대한 내성을 향상시킵니다.이러한 전략은 열교환기가 가장 까다로운 애플리케이션에서도 성능과 신뢰성을 유지하도록 보장합니다.

유지 관리 및 청소

효율적인 유지 보수 및 청소 절차는 석유 및 가스 시설의 지속적인 운영에 필수적입니다.용접판 열교환기는 통합된 CIP (Cleaning - in - Place) 시스템과 간소화된 채널 형상을 통해 이러한 요구 사항을 지원합니다.작업자는 고급 모니터링 도구를 사용하여 열전달 계수 및 압력강하와 같은 성능 지표를 추적하여 청소가 필요한 시기를 나타냅니다.

· 시뮬레이션 프로그램은 오염 비용을 계산하고 최적 청소 간격을 결정합니다.

· 일상적인 데이터 수집을 통해 작업자는 성능 저하와 청소 효율성을 평가할 수 있습니다.

· 청소 방법에는 화학 청소, 물 랜시 및 온라인 청소가 포함되며 화학 청소는 종종 열교환 능력을 효율적으로 복원합니다.

· 운영자는 가동 시 기준선 및 청소 후 감사를 사용하여 청소의 성공 여부를 확인하고 유지 보수 일정을 조정합니다.

소프트웨어 모니터링스마트 아이 (Smart Eye) 및 트렌드 툴을 통해 팀은 더러운 문제를 조기에 탐지하여 다운타임을 최소화하고 처리량을 유지할 수 있습니다.성능 측정 단위에 대한 명확한 커뮤니케이션은 정보에 입각한 유지 관리 결정을 지원하고 청소 작업을 정당화하는 데 도움이됩니다.이러한 관행을 통합함으로써 운영자는 에너지 최적화를 달성하고 예기치 않은 가동 중단을 줄여 안정적인 생산을 보장합니다.

다른 교환기들과 비교

쉘 앤 튜브 대 용접판 열교환기

쉘 앤 튜브 열교환기는 수십 년 동안 석유 및 가스 산업에 봉사해 왔습니다.그들은 껍질 안의 튜브들을 사용하여 유체들 사이에서 열을 전달합니다.대조적으로, 플레이트 열교환기는 스택된 플레이트를 사용하여 유체 흐름을 위한 많은 작은 채널을 만듭니다.이러한 설계 차이는 성능이 크게 향상됩니다.

다음 표에서는 열 효율의 주요 차이점을 강조합니다. The following table highlights the key differences in thermal efficiency:

플레이트 열교환기 Plate Heat Exchanger 더 높은 열전달 계수를 달성하는데, 이는 열을 더 효율적으로 전달한다는 것을 의미합니다.그들의 컴팩트한 크기는 특히 해양 또는 혼잡한 시설에서 귀중한 공간을 절약합니다.운영자는 플레이트를 추가하여 용량을 확장할 수 있는데, 이는 쉘 앤 튜브 유닛에서는 불가능한 유연성입니다.또한 모듈식 디자인이 검사 및 청소를 신속하게 수행할 수 있기 때문에 유지보수가 간단합니다.

참고: 플레이트 열교환기는 열 회수 및 에너지 절약을 향상시키는 더 가까운 온도 접근을 지원합니다.

용접된 플레이트 vs. Gasketed Plate

패스킹된 플레이트 열교환기는 플레이트 사이에 패스킹을 사용하여 채널을 밀봉합니다.이 디자인은 분해 및 청소를 쉽게 할 수 있습니다.그러나 가스킷은 고압이나 공격적인 화학 물질을 처리하는 장치의 능력을 제한할 수 있습니다.용접판 디자인 가혹한 조건과 까다로운 유체에 적합한 가스킷을 제거합니다.그들은 누출을 방지하고 높은 압력과 온도를 견딜 수 있으며, 이는 까다로운 석유 및 가스 응용 분야에서 필수적입니다.

선택 고려사항

올바른 열교환기를 선택하는 것은 여러 가지 요인에 달려 있습니다.엔지니어는 열 추출 기술의 유형, 유체 특성 및 운영 요구 사항을 고려해야 합니다.수치 시뮬레이션은 열 회수 예측과 생산 매개변수를 최적화하는 데 도움이 됩니다.정확한 성능 데이터는 매우 중요하지만 산업 환경에서 테스트는 비용이 많이 들고 복잡할 수 있습니다.

주요 선택 기준은 다음을 포함합니다.

· 열 추출 유형: 개방형 또는 폐쇄형 시스템

· 유체 온도: 전력 발전을위한 74 ° C 이상, 난방을위한 74 ° C 이하

· 경제적 요인: 기존 인프라 재사용으로 인한 비용 절감

· 열 성능: COP (Coefficient of Performance) 가 높으면 효율성이 향상됩니다.

· 운영 유연성: 필요에 따라 용량을 확장 또는 수정할 수 있는 기능

· 설치 및 유지 관리의 복잡성

팁: Cu / water nanofluids 와 같은 첨단 유체를 사용하면 출구 온도를 높이고 효율성을 향상시킬 수 있습니다.

실제 사용 사례 (Real - World Use Case)

프로젝트 예제

많은 석유 및 가스 회사들이플레이트 열교환기 까다로운 환경에서 효율성과 신뢰성을 향상시킵니다.육상 정제공장과 해양 플랫폼은 모두 컴팩트하고 고성능 솔루션이 필요합니다. SHPHE 는 고온, 압력 및 까다로운 유체에 직면하는 프로젝트를 위해 맞춤형 설계된 열교환기를 제공했습니다.

다음 표에서는 실제 석유 및 가스 애플리케이션에서 관찰된 주요 성능 지표를 강조합니다.

SHPHE (시페) 주요 석유 및 가스 회사와 파트너십을 맺어 암모니아 합성 컬럼 및 파이프 라인 난방 시스템에 이러한 솔루션을 구현했습니다.이러한 프로젝트는 극한 조건에서도 작동 신뢰성과 에너지 효율성을 입증합니다.

학습한 교훈

현장 경험에 따르면 판 열교환기는 다양한 석유 및 가스 공정에서 측정 가능한 이점을 제공합니다.운영자는 기존의 튜브교환기에 비해 최대 20% 더 높은 열전달률과 상당한 공간 절약 효과를 보고합니다.산업 테스트에 의해 검증된 수학적 모델은 가혹한 환경에서 이러한 결과를 확인합니다.

산업 건조에 대한 사례 연구에서는 열교환기 설계를 최적화하면 특정 수분 추출율을 44% 증가시키고 건조 시간을 45% 줄이고 총 에너지 사용량을 21% 이상 줄일 수 있음을 보여주었습니다.골판과 같은 회전 유도 기술은 유체 혼합 및 열 전달을 더욱 향상시킵니다.이러한 향상된 기능으로 운영자는 효율성을 높이고 운영 비용을 절감할 수 있습니다.

혁신에 대한 SHPHE 의 헌신과 업계 리더들과의 협업은 각 솔루션이 석유 및 가스 운영의 독특한 과제를 충족시킬 수 있도록 보장합니다.그들의 전문 지식은 전 세계적으로 신뢰할 수 있고 효율적이며 지속 가능한 생산을 지원합니다.

용접판 열교환기는 석유 및 가스 작업에서 강력한 성능을 제공합니다.이점은 다음과 같습니다.

· 높은 열전달 효율성 컴팩트한 모듈식 설계

· 첨단 재료로 내식성

· 높은 압력 및 온도에서 안정적인 작동

· 오염 감소 및 간편한 유지 관리

업계 동향은 에너지 효율 솔루션에 대한 수요 증가, 아시아 태평양 지역의 성장, 재료 및 스마트 모니터링 분야의 새로운 혁신을 보여준다.이러한 발전은 운영자가 더 엄격한 환경 기준을 충족하고 공정 신뢰성을 향상시키는 데 도움이 될 것입니다.

FAQs

가혹한 석유 및 가스 환경에 적합한 용접 판 열교환기는 무엇입니까?

용접 열교환기 (Welded Heat Exchanger) 내식성 소재와 견고한 용접 구조를 사용하십시오.이러한 디자인을 통해 석유 및 가스 작업에서 일반적으로 발견되는 고압, 극한 온도 및 공격적인 유체를 처리 할 수 있습니다.

운영자는 용접판 열교환기를 어떻게 청소합니까?

운영자는 통합 CIP (Cleaning - in - Place) 시스템을 사용합니다.이러한 시스템은 교환기를 통해 세정 솔루션을 순환하여 분해하지 않고 오염물 및 퇴적물을 제거합니다.이 프로세스는 시간을 절약하고 유지 보수 비용을 줄일 수 있습니다.

용접판 열교환기는 고체 또는 섬유가있는 유체를 처리 할 수 있습니까?

네.최적화된 채널 형상 및 자체 청소 기능을 통해 슬러리, 점성 유체 또는 섬유가 함유된 스트림으로 인한 막힘을 방지합니다.이 설계는 까다로운 공정 유체에서도 신뢰성 있는 작동을 보장합니다.

쉘 앤 튜브 교환기와 비교할 때 주요 장점은 무엇입니까?

· 더 높은 열 효율성

· 더 작은 발자국

· 간편한 유지 보수

용접판 열교환기더 나은 열전달 더 적은 공간이 필요합니다.또한 작업자는 더 빠른 청소와 가동 중지 시간을 줄일 수 있습니다.

용접판 열교환기는 특정 응용 분야에 맞게 맞춤화 가능한가요?

엔지니어들은 프로세스 요구 사항에 맞게 플레이트 패턴, 재료 및 채널 크기를 조정할 수 있습니다.이러한 유연성은 각 석유 및 가스 애플리케이션에 최적의 성능을 보장합니다.
