알아두면 유용한 열교환기 종류와 각각의 장점

열교환기 종류 개요

열교환기란 무엇인가

열교환기라고도 불리는 열교환기는 유체를 섞지 않고 한 유체에서 다른 유체로 열을 전달하는 장치입니다. 많은 시스템에서 액체와 기체를 가열하거나 냉각하는 데 사용되며, 공정을 원활하게 진행하고 에너지 효율을 높이는 데 기여합니다. 열교환기는 유체 간 또는 유체와 고체 표면 사이에서 열을 전달할 수 있도록 설계되어 있으며, 가정, 공장, 발전소 등에서 중요한 역할을 합니다. 에너지 절약이나 온도 조절을 위해 다양한 종류의 열교환기를 활용하기도 합니다.

알고 계셨나요? 열교환기는 열 손실을 줄이고 비용을 절감함으로써 에너지 효율을 높이는 데 중요한 역할을 합니다.

열교환기의 주요 유형

다양한 종류의 열교환기가 있으며, 각각 고유한 설계와 장점을 가지고 있습니다. 주요 열교환기 유형은 다음과 같습니다.

1. 쉘앤튜브 열교환기

2. 판형 열교환기

3. 나선형 열교환기

4. 공랭식 열교환기

5. 이중관 열교환기

6. 튜브형 열교환기

7. 재생열교환기

아래 표는 이러한 열교환기 유형들의 구조 및 작동 방식의 차이점을 보여줍니다.

사람들은 일반적으로 유체의 종류, 온도, 사용 가능한 공간을 고려하여 열교환기의 유형을 선택합니다. 어떤 유형의 열교환기는 점도가 높은 유체에 더 적합하고, 다른 유형은 고압이나 대용량 유체에 더 적합합니다. 적절한 열교환기를 선택하면 에너지 효율을 향상시키고 열 전달을 더욱 안정적으로 만들 수 있습니다.

팁: 주요 열교환기 유형을 이해하면 사용자는 필요에 맞는 최적의 솔루션을 선택하는 데 도움이 됩니다.

쉘앤튜브 열교환기

운영 및 설계

쉘앤튜브 열교환기는 여러 산업 분야에서 가장 인기 있는 열교환기 중 하나입니다. 디자인은 단순해 보이지만, 그 성능은 매우 뛰어납니다. 한 유체는 여러 개의 튜브 다발을 통과하고, 다른 유체는 더 큰 쉘 내부에서 이 튜브들을 감싸며 흐릅니다. 두 유체는 절대 섞이지 않으며, 열 전달은 튜브 벽을 통해 이루어집니다.

엔지니어들은 종종 용기 내부에 칸막이를 설치합니다. 이 칸막이는 유체의 흐름을 유도하고 난류를 발생시킵니다. 이러한 추가적인 움직임은 유체 간의 열 전달을 향상시키는 데 도움이 됩니다. 또한 이러한 설계는 손쉬운 청소 및 유지 보수를 가능하게 하여 시스템을 원활하게 작동하도록 합니다.

주요 디자인 특징과 그 중요성을 간략하게 살펴보겠습니다.

쉘앤튜브 방식의 장점

셸 앤 튜브열교환기는 여러 가지 큰 장점을 제공합니다.견고한 구조 덕분에 고압과 고온을 견딜 수 있습니다. 따라서 다른 열교환기가 제대로 작동하지 못할 수 있는 까다로운 작업에 적합합니다. 튜브 측과 쉘 측 모두 극한 조건에서도 안정적으로 지지할 수 있습니다. 많은 산업 분야에서 상변화나 큰 온도차가 발생하는 공정에 이러한 열교환기를 선택합니다.

이러한 열교환기는 극한 환경에서도 뛰어난 성능을 발휘합니다. 압력과 온도가 상승해도 안정적인 작동을 유지하기 때문에 많은 공장과 발전소에서 신뢰할 수 있는 열 전달을 위해 사용하고 있습니다.

일반적인 적용 사례

쉘앤튜브 열교환기는 다양한 곳에서 사용됩니다. 정유 공장, 화학 공장, 발전소 등에서 흔히 볼 수 있으며, 대규모 시스템에서 유체를 냉각하거나 가열하는 데 도움을 줍니다. 또한 냉난방 시스템, 선박, 심지어 식품 가공 공장에서도 사용됩니다. 유연한 설계 덕분에 물 냉각부터 석유 가열까지 다양한 용도에 적합합니다.

팁: 뛰어난 성능과 효율적인 열 전달이 요구되는 작업에는 쉘앤튜브 열교환기가 최적의 선택이 될 수 있습니다.

판형 열교환기

판재 및 프레임 특징

판형 열교환기는 얇은 판들을 연속적으로 배열하여 유체 간의 열을 전달합니다. 각 판은 넓은 표면적을 제공하여 유체의 열 교환 속도를 높입니다. 이러한 설계 덕분에 엔지니어는 다양한 용도에 맞춰 판의 개수와 종류를 조절할 수 있습니다. 어떤 판은 강도와 ​​내구성을 위해 두껍게 제작되고, 어떤 판은 열 전달 속도를 높이기 위해 얇게 제작됩니다. 헤링본 패턴의 판은 난류를 증가시키고 판막 오염을 줄여줍니다. 또한, 이러한 패턴은 열교환기의 강도를 높이고 청소를 용이하게 합니다.

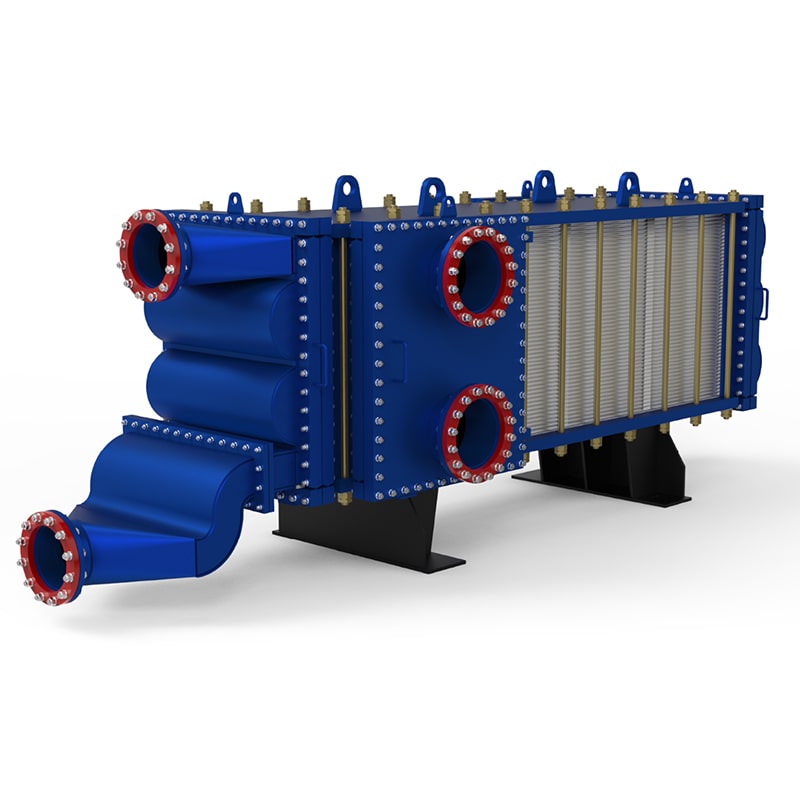

넓은 틈새 용접 판형 열교환기

상하이 판형 열교환기는 다음과 같은 제품을 제공합니다.넓은 틈새 용접 판형 열교환기이 제품은 까다로운 산업 환경에 최적화된 솔루션입니다. 유체에 고형물이나 섬유질이 포함되어 있어도 막힘을 방지하는 넓은 유로를 사용하는 것이 특징입니다. 완전 용접 및 가스켓이 없는 구조로 고압 및 고온 환경에서도 안정적으로 작동합니다. 모든 면에서 개방이 가능하여 청소 및 점검이 용이합니다. 수직형 설계로 공간을 절약하고 압력 손실을 줄여 협소한 공간에서도 높은 효율을 제공합니다.

상하이 판형 열교환기의 제품은 cGMP, FDA, EMEA 인증을 포함한 엄격한 산업 표준을 충족합니다. 이러한 승인은 해당 제품이 화학, 식품 및 제약 산업에서 우수한 성능을 발휘함을 보여줍니다.

판형 열교환기의 장점

판형 열교환기는 높은 열효율을 제공하여 에너지 사용량과 비용을 절감합니다. 또한 분해가 용이하도록 설계되어 튜브형 열교환기에 비해 청소 시간이 짧습니다. 유지보수가 간편하고, 작업자는 플레이트를 청소하는 것만으로 신속하게 성능을 복원할 수 있습니다. 채널 내부의 강한 난류는 스케일 축적을 방지하고 높은 열전달률을 유지하는 데 도움을 줍니다.

• 청소를 위해 쉽게 분해할 수 있습니다.

• 튜브형 열교환기에 비해 세척 과정이 빠릅니다.

• 플레이트 세척 또는 CIP를 통한 간편한 유지 보수

판형 열교환기는 폐열을 완벽하게 회수하여 에너지 절약에 기여합니다. 높은 전단 속도로 인해 스케일 형성이 방지되고, 세척을 통해 최소한의 가동 중단 시간으로 성능을 복원할 수 있습니다. 이러한 특징 덕분에 판형 열교환기는 높은 효율성과 안정적인 열 전달이 필요한 산업 분야에 적합한 선택입니다.

팁: 판형 열교환기는 열 전달 효율을 높이고 유지 보수를 간편하게 하려는 사용자에게 가장 적합합니다.

나선형 열교환기

나선형 디자인

나선형 열교환기는 독특한 나선형 유로를 사용합니다. 이러한 설계는 다른 열교환기와 차별화되는 특징입니다. 나선형 채널은 유체를 연속적인 곡선으로 유도하여 열 전달 효율을 높입니다. 또한 유체의 흐름을 원활하게 유지하고 유속이 느려지는 지점을 줄여줍니다. 이러한 사각지대는 다른 설계에서 문제를 일으킬 수 있습니다. 나선형 구조는 유체가 흐르면서 열교환기 자체를 청소하는 데에도 도움을 줍니다. 따라서 나선형 열교환기는 점도가 높거나 장비 막힘 현상이 발생하기 쉬운 유체에 적합한 선택입니다.

• 나선형 열교환기는 연속적인 나선형 유로를 특징으로 하여 열 전달 효율을 향상시킵니다.

• 이 설계는 사각지대를 최소화하고 자가 세척 기능을 촉진하여 점성이 높고 오염되기 쉬운 유체에 효과적입니다.

• 역류 방식은 열효율을 향상시키고, 가스켓이 없어 내구성과 유지보수 편의성이 높아집니다.

주요 이점

나선형 열교환기는 여러 가지 중요한 장점을 제공합니다. 나선형 구조는 유체 간의 온도 차이를 극대화하여 열 전달 효율을 높입니다. 나선형 흐름은 난류를 발생시켜 침전물 축적을 방지합니다. 이는 막힘 현상을 줄이고 청소를 위한 가동 중단 횟수를 감소시킵니다. 나선형 열교환기는 다양한 종류의 유체와 여러 산업 분야에서 효과적으로 사용할 수 있습니다. 또한 나선형 구조 덕분에 공간 효율성이 뛰어납니다.열전달 면적소형 유닛으로 제작되었습니다. 자가 세척 기능과 견고한 소재 덕분에 유지 보수 횟수가 줄어들고 수명이 연장됩니다. 많은 기업들이 이러한 유닛을 통해 장기적으로 비용을 절감할 수 있다는 것을 알게 되었습니다.

• 나선형 흐름 경로로 인해 열 전달 효율이 향상되었습니다.

• 난류가 침전물 형성을 줄여주기 때문에 오염 방지 성능이 뛰어납니다.

• 다양한 응용 분야 덕분에 여러 산업 분야에 적합합니다.

• 컴팩트하고 공간 절약형 디자인에 높은 열 전달 표면적을 갖췄습니다.

• 자가 세척 기능과 견고한 구조 덕분에 유지 보수가 적고 수명이 깁니다.

• 높은 효율성과 유지보수 필요성 감소로 비용 효율적인 운영이 가능합니다.

팁: 나선형 열교환기는 유체가 끈적거리거나, 오염되었거나, 막힘을 유발할 가능성이 있는 경우에 탁월한 선택입니다.

최적 활용 사례

나선형 열교환기는 여러 산업 분야에서 뛰어난 성능을 발휘합니다. 이러한 설계 덕분에 다른 열교환기가 어려움을 겪을 수 있는 까다로운 작업도 처리할 수 있습니다. 아래 표는 몇 가지 주요 활용 사례와 그 장점을 보여줍니다.

많은 공장에서 화학 공정에 나선형 열교환기를 사용하는데, 이는 고온의 유체를 처리하면서도 원활하게 가동될 수 있기 때문입니다. 식품 공장에서도 나선형 열교환기가 선호하는데, 오염에 강하고 열 전달률을 높게 유지하기 때문입니다. 또한, 에너지 회수 시스템에서도 나선형 열교환기의 작은 크기와 뛰어난 성능이 큰 장점으로 작용합니다.

공랭식 열교환기

공랭식 열교환기의 작동 원리

공랭식 열교환기는 물 없이 공기의 냉각력을 이용하여 유체를 냉각합니다. 간단하지만 효과적인 원리를 기반으로 작동합니다. 작동 원리는 다음과 같습니다.

1. 뜨거운 공정 유체가 열교환기 내부의 튜브 또는 플레이트로 들어갑니다.

2. 유체가 금속 표면으로 열을 전달하기 시작합니다.

3. 팬은 외부 공기를 빨아들여 가열된 표면 위로 순환시킵니다.

4. 공기가 열을 흡수하여 내부의 유체를 냉각시킵니다.

5. 이 시스템은 따뜻한 공기를 통풍구를 통해 밖으로 내보냅니다.

6. 센서가 온도를 감지하고 팬 속도를 조절하여 냉각 상태를 일정하게 유지합니다.

7. 냉각된 유체는 열교환기를 떠나 다음 단계로 넘어갈 준비를 마칩니다.

이 과정은 시스템을 원활하게 작동시키고 다양한 산업 분야에서 온도를 제어하는 ​​데 도움이 됩니다.

공랭식의 장점

공랭식 열교환기이러한 시스템은 여러 가지 중요한 이점을 제공합니다. 냉각에 물이 필요하지 않으므로 물이 부족하거나 비싼 지역에 적합합니다. 또한 물 사용량을 줄여 기업의 비용 절감과 환경 보호에도 기여합니다. 물 공급이 필요 없기 때문에 거의 모든 장소에 설치할 수 있습니다. 설계가 간편하여 설치 및 유지 보수에 소요되는 시간을 줄여줍니다. 많은 모델이 모듈식으로 확장 가능하여 기업의 필요에 따라 규모를 확장할 수 있습니다.

팁: 공랭식 열교환기는 물 비용을 절감하고 유지보수를 간소화하려는 산업 분야에 지속 가능한 솔루션을 제공합니다.

응용 시나리오

공랭식 열교환기는 다양한 상황에 적합합니다. 특히 물 자원이 제한적이거나 물 사용 규제가 엄격한 지역에서 최적의 성능을 발휘합니다. 건조 지역의 공장들은 높은 수도 요금을 절감하기 위해 공랭식 열교환기를 선택하는 경우가 많습니다. 발전소와 정유 공장에서는 추가적인 물 공급 시스템 없이 공정 유체를 냉각하는 데 공랭식 열교환기를 사용합니다. 데이터 센터와 HVAC 시스템 또한 장비의 안전성과 효율성을 유지하기 위해 공랭식 설계를 활용합니다.

공랭식 열교환기는 많은 산업 분야에서 물과 에너지를 절약하면서 안정적인 열 전달을 달성하는 데 도움을 줍니다.

이중관 및 튜브인튜브 열교환기

이중 튜브 디자인

이중관 열교환기는 두 개의 동심원을 사용합니다. 한 유체는 안쪽 관을 통해 흐르고, 다른 유체는 관 사이의 공간을 흐릅니다. 이러한 구조는 유체를 분리하여 효율적인 열 전달을 가능하게 합니다. 엔지니어들은 높은 신뢰성과 안전성이 요구되는 작업에 이중관 열교환기를 자주 선택합니다. 이 설계는 관 다발의 양 끝에 두 개의 평행한 관판을 포함합니다. 이 관판은 이중 밀봉 장벽을 형성하여 누출을 방지합니다. 누출이 발생하더라도 유체는 관판 사이의 공간에 머물러 있게 됩니다. 누출 부위는 통풍구가 있어 누출을 쉽게 발견할 수 있습니다. 각 관은 기계적 팽창 또는 용접으로 고정되어 내구성과 신뢰성을 향상시킵니다.

튜브 인 튜브 기능

튜브형 열교환기는 외형은 비슷하지만 몇 가지 차이점이 있습니다. 튜브형 열교환기는 튜브 내부에 또 다른 튜브를 넣어 유체가 서로 반대 방향으로 흐르도록 설계되었습니다. 이러한 역류 방식은 열 전달 효율을 높여줍니다. 튜브형 열교환기는 점도가 높거나 입자가 포함된 유체에 특히 효과적입니다. 매끄러운 내부 표면은 막힘을 방지하고 세척을 용이하게 합니다. 많은 산업 분야에서 점도가 높은 액체, 슬러리 또는 고형물이 포함된 유체를 가열하거나 냉각하는 데 튜브형 열교환기를 사용합니다.

특별한 혜택

이중관 열교환기와 튜브인튜브 열교환기는 각각 고유한 장점을 제공합니다. 이중관 열교환기는 이중 밀봉 및 누출 감지 기능으로 안전성을 높여줍니다. 화학 공장이나 제약 공장처럼 유체 혼합이 절대 금지된 환경에 적합합니다. 튜브인튜브 열교환기는 점도가 높은 유체를 처리하고 열악한 환경에서도 작동합니다. 까다로운 유체에서도 효율적인 열 전달을 지원하는 설계가 특징입니다. 이러한 열교환기는 안정적인 성능과 손쉬운 유지보수가 필요한 용도에 적합합니다.

팁: 이중관형 열교환기와 튜브인튜브형 열교환기 중에서 선택할 때는 유체의 종류와 누출 방지 또는 간편한 청소 필요성을 고려하십시오.

재생열교환기

재생 작동

재생열교환기열교환기는 한 유체의 열을 흡수하여 다른 유체로 방출하는 방식으로 작동합니다. 특수 소재를 사용하여 뜨거운 유체에서 열을 흡수하고 나중에 차가운 유체에 다시 방출합니다. 이 과정은 주기적으로 반복됩니다. 열교환기는 열을 흡수하는 단계와 방출하는 단계를 번갈아가며 수행합니다. 이러한 설계는 두 유체 사이의 열 전달을 극대화하는 데 도움이 됩니다. 열교환기는 에너지 절약이 중요한 시스템에서 흔히 볼 수 있습니다. 열이 지속적으로 순환하면서 열 전달 효율을 높여줍니다.

알고 계셨나요? 재생 열교환기는 열 저장 소재를 사용하기 때문에 다른 많은 설계 방식보다 더 많은 열을 회수할 수 있습니다.

특별한 이점

재생형 열교환기는 에너지 회수 능력이 뛰어나다는 점에서 주목할 만합니다. 이러한 열교환기는 열 저장 소재를 사용하여 폐열에서 열을 흡수하고 필요한 곳에 방출합니다. 이 방식을 통해 연속식 열교환기보다 높은 열 회수율을 달성할 수 있습니다. 이는 에너지 효율을 높이고 기업의 비용 절감에 기여합니다. 또한, 각 사이클 동안 높은 온도 차이를 유지함으로써 열 전달 효율을 향상시킵니다. 이러한 설계는 에너지 손실을 줄이고 지속 가능한 운영을 지원합니다.

일반적인 응용 분야

재생열교환기는 다양한 산업 분야에서 사용됩니다. 열을 회수하고 효율을 향상시키는 능력 덕분에 에너지 절약이 중요한 곳에서 널리 사용되고 있습니다.

• 태양열 및 바이오매스 에너지 응용 분야

• 화학, 전력 및 제조업 부문

• 제약 및 데이터 센터 분야

• 냉난방 시스템

• 산업 공정

• 에너지 생산

• 해양 응용 분야

• 자동차

사람들은 태양열 및 바이오매스 시스템에서 열을 포착하고 재사용하기 위해 재생 열교환기를 사용합니다. 화학 공장과 발전소는 효율적인 열 전달을 위해 이러한 열교환기에 의존합니다. 데이터 센터와 냉난방 시스템(HVAC)은 에너지 절약 기능의 이점을 누립니다. 해양 및 자동차 산업에서도 성능 향상 및 폐기물 감소를 위해 이러한 열교환기를 사용합니다.

팁: 재생 열교환기는 기업이 에너지와 비용을 절감하는 동시에 더욱 친환경적인 운영을 지원하는 데 도움이 됩니다.

열교환기 종류 비교표

혜택에 대한 간략한 참고 자료

적합한 열교환기를 선택하는 것은 까다로울 수 있습니다. 각 유형마다 고유한 장점이 있기 때문입니다. 사람들은 일반적으로 열 전달 효율, 유지 보수 용이성, 그리고 장기적인 비용 효율성을 고려합니다. 주요 열교환기 유형을 살펴보고 각각의 장단점을 비교해 보겠습니다.

간편하게 비교해보고 싶으신가요? 아래 표에서 각 환전소가 제공하는 서비스를 한눈에 확인해 보세요.

열교환기의 주요 성능 지표

간편 참조표: 효율성, 유지보수 및 비용

• 판형 열교환기컴팩트한 크기와 높은 열 전달 효율이 두드러집니다.

• 쉘앤튜브형 장치는 고압 작업에 가장 적합하지만 더 많은 공간과 유지 보수가 필요합니다.

• 나선형 디자인은 오염을 방지하고 열 전달 속도를 일정하게 유지합니다.

• 공랭식 모델은 물을 절약하고 청소가 용이합니다.

• 이중관 및 튜브인튜브 타입은 간단한 유지보수로 안정적인 성능을 제공합니다.

• 재생형 열교환기는 기업이 에너지를 회수하고 비용을 절감하는 데 도움이 됩니다.

팁: 여러 옵션을 비교할 때는 열 전달 효율, 청소 용이성 및 장기적인 비용에 중점을 두세요. 최적의 선택은 공정 요구 사항과 사용 가능한 공간에 따라 달라집니다.

적합한 열교환기 선택하기

선택 요인

적합한 열교환기를 선택하는 것은 어려워 보일 수 있지만, 단계별로 살펴보면 과정이 훨씬 수월해집니다. 모든 적용 분야는 고유한 요구 사항을 가지고 있으므로 선택하기 전에 몇 가지 핵심 요소를 고려해야 합니다. 유체의 종류, 온도 범위, 사용 가능한 공간은 모두 중요한 역할을 합니다. 일부 유체는 부식을 방지하기 위해 특수 재질이 필요하고, 다른 유체는 고압을 견딜 수 있는 견고한 구조가 필요합니다.

다음 표는 열교환기를 선택할 때 고려해야 할 주요 요소를 보여줍니다.

또한 열교환기의 청소 및 유지 관리 용이성도 고려해야 합니다. 예를 들어, 판형 열교환기는 청소가 간편하여 시간과 비용을 절약할 수 있습니다. 최적의 선택은 특정 작업, 유체의 종류, 그리고 사용 가능한 공간에 따라 달라집니다.

팁: 열교환기는 평균적인 조건이 아닌, 공정의 가장 까다로운 요구 조건에 맞춰 선택해야 합니다.

상하이 판형 열교환기 솔루션

상하이 판형 열교환기는 다양한 산업 분야에 폭넓은 솔루션을 제공합니다. 표준 판형 열교환기부터 첨단 용접형 설계에 이르기까지 모든 제품군을 아우릅니다. 상하이 판형 열교환기는 안정적인 열 전달과 긴 수명을 보장하도록 설계되었습니다.

다음은 그들의 제품군과 각 제품이 가장 적합한 분야를 간략하게 살펴본 것입니다.

상하이 판형 열교환기는 고객이 필요에 맞는 최적의 열교환기를 선택할 수 있도록 지원합니다. 상하이 열교환기 전문팀은 열악한 환경에서의 열 전달 문제를 깊이 이해하고 있으며, 효율성, 내구성, 비용의 균형을 고려한 솔루션을 제안합니다. 이들의 전문성을 바탕으로 기업은 어떤 용도에도 가장 적합한 솔루션을 찾을 수 있습니다.

열교환기는 다양한 형태로 존재하며, 각 형태마다 고유한 장점이 있습니다. 용도에 맞는 적절한 열교환기를 선택하면 실질적인 이점을 얻을 수 있습니다.

• 최적의 온도를 유지하면 기계를 안전하게 보호할 수 있습니다.

• 에너지 효율을 높이면 자원을 절약할 수 있습니다.

• 장비 수명 연장은 투자를 보호합니다.

• 공정 성능을 향상시키면 제품 품질이 향상됩니다.

상하이 판형 열교환기는 전문적인 지침과 첨단 솔루션을 제공합니다. 설계부터 설치까지 고객을 지원하는 전문 팀을 보유하고 있습니다.

자주 묻는 질문

열교환기의 주된 목적은 무엇입니까?

열교환기는 두 유체를 섞지 않고 열을 이동시키는 장치입니다. 이를 통해 기계, 공장, 가정 등의 온도를 제어할 수 있습니다.

적합한 열교환기 유형을 선택하는 방법은 무엇일까요?

유체, 온도, 공간을 고려해야 합니다. 각 유형은 특정 작업에 가장 적합합니다. 상하이 판형 열교환기의 전문가들이 선택을 도와드릴 수 있습니다.

판형 열교환기는 오염되거나 점도가 높은 유체를 처리할 수 있습니까?

예!넓은 간격 용접 판형 열교환기상하이 판형 열교환기는 고형물이나 섬유질이 포함된 유체에 특히 효과적입니다. 넓은 채널은 막힘을 방지합니다.

산업계에서 용접식 판형 열교환기를 선호하는 이유는 무엇일까요?

이러한 열교환기는 고압 및 고온 환경에 적합하기 때문에 여러 산업 분야에서 선호됩니다. 용접 설계로 누출이 적고 유지보수도 간편합니다.

열교환기는 얼마나 자주 청소해야 할까요?

청소 방법은 유체의 종류와 용도에 따라 다릅니다. 많은 판형 열교환기는 손쉬운 청소가 가능합니다. 정기적인 점검을 통해 시스템을 원활하게 작동시킬 수 있습니다.
