산업용 열교환기 플레이트에 대한 2025년 최고의 가이드

열교환기 판은 어떻게 기능합니까?

열교환기의 효율성은 핵심 구성 요소들의 정교한 상호 작용에서 비롯됩니다. 엔지니어들은 얇은 금속판들을 여러 장 겹쳐 쌓아 판 집합체를 형성합니다. 이 조립체는 유체가 흐를 수 있는 평행한 채널 네트워크를 형성하여 효율적인 열교환을 촉진합니다.

플레이트 및 개스킷 어셈블리

플레이트와 개스킷 어셈블리는 유체 교차 오염을 방지하는 주요 장벽입니다. 개스킷은 각 플레이트의 가장자리를 따라 배치됩니다.열교환기 판각 유체 매체에 대한 안전한 밀봉을 제공합니다. 이 설계는 개스킷 사이에 통풍 공간을 제공하여 각 유체 흐름의 순도를 보장합니다. 식품 가공이나 제약과 같이 최대의 안전성이 요구되는 분야에서는 이중벽 플레이트가 추가적인 보호 기능을 제공합니다. 이 구성은 유체 채널 사이에 두 개의 플레이트를 사용합니다. 한 플레이트에 누출이 발생하면 유체가 다른 유체와 섞이지 않고 대기 중으로 방출됩니다.

유체 흐름 역학

열교환기는 특정 흐름 패턴을 통해 높은 효율을 달성합니다. 일반적으로 고온 유체와 저온 유체는 반대 방향으로 향하는 역류 흐름 구조를 갖습니다. 고온 유체는 한 채널을 따라 흐르고, 저온 유체는 인접한 채널을 따라 흐릅니다. 이러한 역학적 원리는 판 전체 길이에 걸쳐 상당한 온도 차이를 유지합니다. 일정한 열 기울기는 두 유체 간의 열 전달 속도를 극대화합니다.

주름의 역할

판의 압착 패턴, 즉 주름은 두 가지 중요한 기능을 합니다. 구조적 강성을 제공하고 유체 흐름에 난류를 유도하는 것입니다. 이 난류는 유체의 경계층을 파괴하여 열전달 효율을 크게 높입니다.

·셰브론 각도:셰브론(V자 모양) 패턴의 각도는 가장 영향력 있는 디자인 매개변수입니다.

·H 플레이트:이 플레이트는 둔각(V자 모양)을 가지고 있습니다. 열 전달은 높지만 압력 강하도 커집니다.

·L 플레이트:이 플레이트는 예각(날카로운) 셰브론 각도를 사용합니다. 열 효율이 감소하는 대신 압력 강하가 낮아집니다.

열교환기 플레이트 어셈블리의 주요 유형

열교환기의 조립 방식은 작동 성능, 유지보수 요건, 그리고 특정 산업 작업에 대한 적합성을 결정합니다. 엔지니어는 성능, 내구성, 그리고 유연성의 균형이 뚜렷한 네 가지 주요 조립 유형 중에서 선택합니다.

개스킷(PHE)

개스킷 판형 열교환기(PHE)는 가장 유연한 설계를 자랑합니다. 이 조립 방식에서는 일련의 금속판이 견고한 프레임 안에 압축되어 있습니다. 탄성 개스킷은 각 판 가장자리의 홈에 끼워져 완벽한 밀봉을 형성하고 두 유체를 번갈아 흐르는 채널로 보냅니다. 이러한 구조 덕분에 분해, 청소, 검사가 용이하며, 판을 추가하거나 제거하여 용량을 조절할 수 있습니다.

그러나 개스킷 자체가 작동 한계를 정의합니다.

메모:개스킷이 장착된 PHE는 중간 정도의 온도 조건에 적합하도록 설계되었습니다. 일반적으로 1.6MPa(232psi) 미만의 압력과 150°C(302°F) 미만의 온도에서 작동합니다. EPDM이나 Viton과 같은 특정 개스킷 재질에 따라 최대 내열성이 결정됩니다.

뛰어난 적응력으로 다양한 분야에서 초석이 되고 있습니다. 일반적인 적용 분야는 다음과 같습니다.

·HVAC:난방, 냉방, 생활용 온수에 사용됩니다.

·음식 및 음료:저온 살균, 제품 냉각, 일반적인 가열 또는 냉각 업무에 필수적입니다.

·발전:윤활유 냉각 및 배기가스로부터 열 회수에 사용됩니다.

·산업 공정:화학, 제약, 해양 산업에서 광범위한 열 작업에 적용됩니다.

브레이징(BPHE)

브레이징 판형 열교환기(BPHE)는 소형이면서도 고효율 솔루션을 제공합니다. 이 설계는 개스킷과 프레임이 필요 없습니다. 대신, 스테인리스강 판들을 진공로에서 구리나 니켈과 같은 브레이징 재료를 사용하여 영구적으로 접합합니다. 그 결과, 가볍고 내구성이 뛰어난 견고하고 밀폐된 장치가 탄생합니다.

브레이징 공정은 상당한 온도 및 압력 변화를 견딜 수 있는 단일 내압 장치를 생성합니다. 브레이징 재료의 선택은 다양한 환경에서의 내구성에 직접적인 영향을 미칩니다.

견고하고 유지 보수가 필요 없는 설계 덕분에 BPHE는 신뢰성과 작은 설치 공간이 중요한 응용 분야에 이상적입니다. BPHE는 다음과 같은 용도로 널리 사용됩니다.

·HVAC 및 냉장 시스템의 응축기, 증발기 또는 에코노마이저.

·지역 에너지 네트워크의 히터와 쿨러.

·수력 난방 및 열 회수 시스템의 구성 요소.

·전기 자동차(EV) 및 데이터 센터용 냉각 장치.

용접(WPHE)

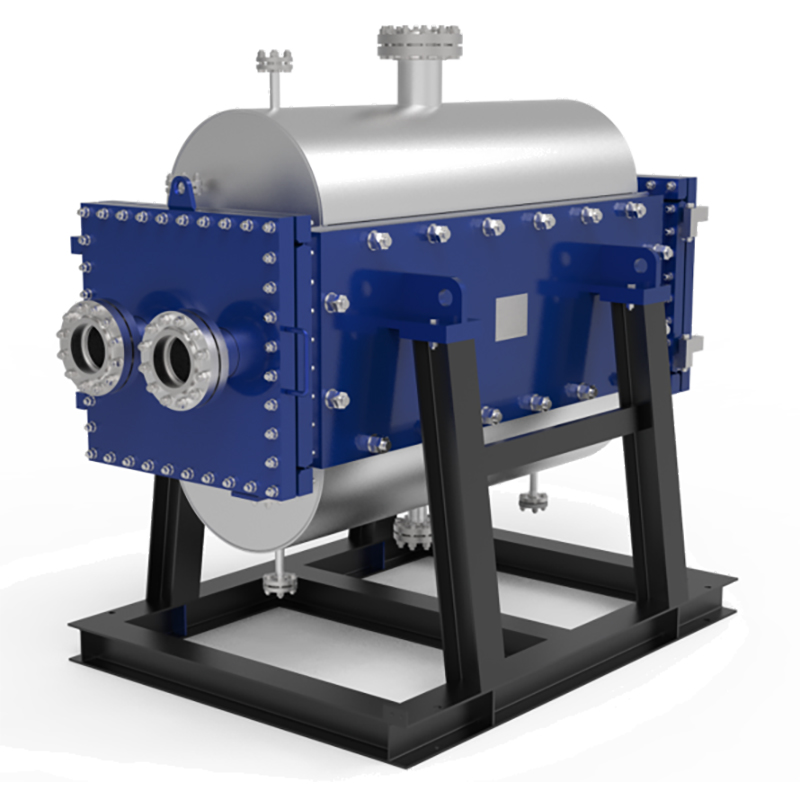

용접판 열교환기(WPHE)는 가장 까다로운 산업 환경에서도 최고의 내구성을 제공합니다. 이 구성에서는 골판이 용접되어 견고한 플레이트 팩을 형성합니다. 개스킷이 없는 이러한 설계는 개스킷 열화로 인한 누출 위험을 없애므로, 부식성 유체, 고압 및 극한 온도에서 탁월한 신뢰성을 제공합니다.

WPHE는 판형 설계의 높은 열효율과 기존 쉘-앤-튜브 열교환기의 견고성을 결합합니다. 이러한 구조는 고압 화학 처리 및 석유, 가스 또는 발전과 같은 기타 중공업 분야에 여러 가지 주요 이점을 제공합니다. 용접 구조는 일반적인 마모 지점을 제거하여 더 긴 작동 수명을 보장합니다. WPHE는 개스킷 방식보다 더 높은 압력에서 안정적으로 작동할 수 있으며, 많은 PHE의 25bar 한계에 비해 최대 30bar까지 도달할 수 있습니다.

반용접

반용접 열교환기는 용접 방식과 개스킷 방식의 장점을 모두 갖춘 혁신적인 하이브리드 솔루션을 제공합니다. 이 조립 방식은 두 개의 인접한 판을 레이저 용접하는 "카세트"를 사용합니다. 이렇게 용접된 카세트는 다시 겹쳐 쌓인 후 기존 개스킷으로 밀봉됩니다.

이 독특한 구조는 두 가지의 뚜렷한 채널 유형을 생성합니다.

1. 용접 채널:이 면은 완전히 밀봉되어 있으며 공격적이고 부식성 또는 고압 유체를 담고 있습니다.

2. 개스킷 채널:이 면에는 덜 까다로운 유체가 들어 있으며 세척 및 유지 관리를 위해 열 수 있습니다.

이 설계는 개스킷을 가혹한 매체로부터 보호하여 까다로운 조건에서 장비의 수명과 신뢰성을 연장합니다. 반용접 열교환기 플레이트는 완전 개스킷 방식보다 더 높은 압력과 온도를 처리하면서도 서비스성을 유지할 수 있습니다. 따라서 응축기, 증발기, 오일 쿨러 역할을 하는 암모니아 냉동 시스템과 같은 특수 용도에 적합합니다. 또한 화학, 석유화학, 금속 가공 산업에서도 널리 사용되고 있습니다.

판재와 그 역할 이해

재료열교환기 판특정 산업 공정에 대한 성능, 수명 및 적합성은 재료의 성능, 수명 및 적합성에 직접적인 영향을 미칩니다. 엔지니어는 내식성, 열전도도, 기계적 강도 및 비용의 균형을 신중하게 고려하여 재료를 선택합니다.

스테인리스 스틸(304/316)

스테인리스 스틸은 강도, 내식성, 그리고 가치의 탁월한 조합으로 가장 널리 사용되는 소재입니다. 가장 널리 사용되는 두 가지 등급은 뚜렷한 장점을 제공합니다.

• 304 스테인리스 스틸:이 등급은 물, 식품, 약한 화학 물질과 관련된 일반적인 용도에 적합한 우수한 내식성을 제공합니다.

• 316 스테인리스 스틸:이 등급에는 몰리브덴이 첨가되어 있습니다. 이 원소는 염화물과 산에 대한 방어력을 크게 향상시켜 해양 분야, 화학 공정, 그리고 부식성 염화물 가스가 있는 환경에 필수적입니다.

316은 일반적으로 산성 조건에서 우수한 성능을 보이지만, 304는 할로겐 함량이 매우 낮은 고도로 산화된 환경에서는 316보다 우수한 성능을 보입니다.

티탄

엔지니어들은 특히 해수, 염수, 염소와 같은 부식성이 높은 유체와 관련된 응용 분야에 티타늄을 사용합니다. 고온 이온 부식에 대한 탁월한 내성은 해양 환경에서 다른 금속이 겪는 심각한 손상을 방지합니다. 이러한 특성으로 인해 티타늄은 해수 담수화 및 해안 발전소 냉각 시스템에 적합한 소재로 선택되었습니다.

티타늄은 스테인리스 스틸보다 초기 투자 비용이 훨씬 높지만, 뛰어난 내구성으로 작동 수명이 연장됩니다. 이러한 긴 수명은 가혹한 환경에서의 장기적인 유지 보수 및 교체 비용을 절감해 줍니다.

니켈 합금(하스텔로이, 인콜로이)

가장 극한의 산업 환경에서도 하스텔로이와 인콜로이와 같은 니켈 합금은 탁월한 내화학성을 제공합니다. 이러한 소재는 스테인리스 스틸이나 티타늄을 빠르게 파괴하는 공격적인 매체에도 견딜 수 있도록 설계되었습니다. 다음과 같은 공정에 필수적입니다.

·농축 황산 및 염산

·"습식 공정" 인산

·뜨거운 불소염

·염화물에 의한 응력 균열

이러한 견고성 덕분에 가장 혹독한 화학, 석유화학, 폐기물 처리 분야에서도 운영 안정성이 보장됩니다.

까다로운 산업용 유체를 위한 특수 플레이트

표준 열교환기는 복잡한 산업용 유체를 처리하는 데 어려움을 겪는 경우가 많습니다. 슬러리, 펄프 또는 점성 액체를 사용하는 공정에는특수 플레이트 디자인막힘을 방지하고 안정적인 작동을 보장합니다. 엔지니어는 이러한 까다로운 적용 분야를 처리하기 위해 내식성 소재와 최적화된 채널 형상을 사용하여 맞춤형 솔루션을 개발합니다.

입자가 포함된 유체 취급

부유 고형물, 결정 또는 미립자가 포함된 유체에는 고유한 흐름 채널을 가진 플레이트가 필요합니다. 자유 흐름 플레이트라고도 하는 넓은 간격 플레이트는 이러한 조건을 위해 특별히 개발되었습니다. 이 플레이트는 파울링과 막힘을 방지하기 위해 다음과 같은 몇 가지 주요 기능을 통합하여 설계되었습니다.

·광범위한 채널:판 사이의 공간은 6~16mm에 달할 수 있어 고체가 풍부한 유체가 원활하게 통과할 수 있습니다.

·접촉 지점 감소:특수한 물결 모양 주름 패턴은 판 사이의 접촉을 최소화합니다. 이를 통해 방해받지 않는 경로가 형성되어 입자가 갇히는 것을 방지합니다.

·부드러운 흐름:이 설계는 막힘의 일반적인 원인인 정체나 사각지대 없이 유체가 이동하도록 보장합니다.

점성 및 섬유성 유체 관리

펄프 및 제지, 식품 가공, 폐수 처리와 같은 산업에서는 점성 또는 섬유질 매체를 자주 취급합니다. 이러한 용도에는 자유 흐름 플레이트 설계가 필수적입니다. 넓고 막힘 없는 채널은 걸쭉한 액체와 섬유 함량이 높은 재료를 수용합니다. 이러한 구성은 유체의 원활한 흐름을 가능하게 하여 압력 강하를 최소화하고 표준 플레이트 설계에서 흔히 발생하는 막힘 현상을 방지합니다. 펄프 섬유 함량이 최대 10%인 매체도 이러한 특수 채널을 통해 효율적으로 흐를 수 있습니다.

신뢰성을 위한 설계 원칙

엔지니어들은 특수 플레이트의 신뢰성과 수명을 향상시키기 위해 엄격한 원칙을 따릅니다. 적절한 재질 선택이 첫 번째 단계입니다. 스테인리스강이나 티타늄과 같은 적절한 플레이트 재질과 EPDM이나 바이톤과 같은 개스킷 재질을 선택하면 유체의 화학적 특성 및 온도에 대한 적합성을 확보할 수 있습니다.

메모:기존 산업 표준을 준수하는 것 또한 매우 중요합니다. 미국기계학회(ASME) 및 압력 장비 지침(PED)의 지침을 준수하면 까다로운 조건에서도 장비의 구조적 무결성과 운영 안전성이 보장됩니다.

귀하의 응용 분야에 맞는 플레이트를 선택하는 방법

올바른 플레이트 어셈블리를 선택하는 것은 시스템 효율성, 신뢰성 및 총소유비용(TCO)에 직접적인 영향을 미치는 중요한 엔지니어링 결정입니다. 이 과정에는 시스템의 운영 요구 사항, 유체의 화학적 특성, 그리고 유지보수 및 파울링의 장기적인 과제라는 세 가지 핵심 영역에 대한 체계적인 평가가 필요합니다.

운영 조건 평가

플레이트 선택의 첫 번째 단계는 해당 응용 분야의 열 및 유압 요구 사항을 정의하는 것입니다. 엔지니어는 장치의 필요한 열 성능과 물리적 크기를 결정하기 위해 작동 온도, 압력 및 유량을 정확하게 정량화해야 합니다.

주요 계산은 열 부하(thermal duty), 즉 열 부하에 대한 것입니다. 이 수치는 열 전달 과정에 필요한 표면적을 나타냅니다. 이 과정은 두 가지 주요 단계로 진행됩니다.

1. 열 부하(Q) 계산:엔지니어는 먼저 전달해야 할 총 열을 결정합니다. 이 값은 공정 요구 사항, 유체 유량, 그리고 원하는 온도 변화에 따라 결정됩니다.

2. 필요한 표면적(A) 계산:열 부하가 설정되면 엔지니어는 필요한 열 전달 면적을 계산합니다. 이는 열 교환이 발생하는 판의 총 표면적을 의미합니다. 이를 통해 해당 용도에 필요한 판의 개수와 크기가 결정됩니다.

선정된 장치가 이러한 목표를 충족하는지 확인하려면 시스템 매개변수에 대한 철저한 분석이 필수적입니다. 핵심 성과 지표는 다음과 같습니다.

·열 성능:두 유체 회로의 입구 및 출구 온도를 측정하여 온도 차이(델타-T)를 계산합니다.

·유량:교정된 유량계를 사용하여 1차 유체와 2차 유체의 유량을 확인합니다.

·압력 강하:입구 및 출구 포트에 압력 게이지를 설치하여 두 유체 경로의 압력 차이를 측정합니다.

·프로 팁:💡 작동 중 엔지니어는 열교환기 전체의 압력 강하를 모니터링합니다. 5 PSI 이상의 압력 강하는 종종 파울링이나 내부 막힘과 같은 잠재적 문제를 나타내므로 조사가 필요합니다.

유체 호환성 평가

공정 유체의 화학적 조성은 플레이트 및 개스킷 소재 선정에 중요한 요소입니다. 잘못된 소재 선택은 급속 부식, 개스킷 고장, 그리고 막대한 시스템 가동 중단으로 이어질 수 있습니다. 호환성은 장비의 수명과 안전성을 보장합니다.

개스킷이 장착된 부품의 경우, 개스킷 소재가 가장 중요한 선택 기준입니다. 각 엘라스토머는 특정 범위의 내화학성 및 내열성을 가지고 있습니다.

작동 온도 범위는 다양한 엘라스토머의 성능에서 알 수 있듯이 재료 선택에 결정적인 요소입니다.



특정 산업에서는 재료 선택에 대한 모범 사례를 확립했습니다.

·HVAC 및 냉장:EPDM은 물-글리콜 시스템에 표준으로 사용됩니다. FKM은 HFO 냉매 또는 오일을 사용하는 시스템에 권장됩니다.

·음식 및 음료:식품 등급 EPDM과 고급 실리콘이 널리 사용됩니다. FKM은 공격적인 세척 화학 물질을 사용하는 공정에 사용됩니다.

·화학 및 석유화학:FKM(비톤) 및 기타 특수 엘라스토머는 가혹하고 부식성 있는 물질을 안전하게 취급하는 데 필수적입니다.

유지관리 및 파울링 고려

파울링(fouling), 즉 플레이트 표면에 원치 않는 침전물이 쌓이는 현상은 산업용 열교환기의 주요 문제입니다. 파울링은 열 성능을 저하시키고 압력 강하를 증가시키며 주기적인 청소를 필요로 합니다. 플레이트 자체의 설계는 파울링 완화에 중요한 역할을 합니다.

연구에 따르면 플레이트 채널 내 유동 분포가 중요한 요소입니다. 서로 다른 주름 패턴을 가진 플레이트는 동일한 작동 조건에서도 파울링 속도가 상당히 다를 수 있습니다. 부적절한 설계는 입자와 침전물이 쉽게 쌓이는 저속 또는 정체 구역을 생성할 수 있습니다.

예를 들어, 증기 응축에 대한 연구에 따르면, 압력 강하가 제한되지 않는 한, 60° 주름 각도를 가진 열교환기 판은 30° 각도를 가진 열교환기 판보다 필요한 표면적을 크게 줄일 수 있습니다. 그러나 각 설계의 흐름 특성과 파울링 가능성은 서로 다릅니다. 따라서 엔지니어는 전체 표면에 걸쳐 균일한 흐름 분포를 촉진하는 주름 패턴을 선택해야 합니다. 이러한 설계는 높은 유체 속도를 유지하는 데 도움이 되며, 이는 자가 세척 효과를 발생시키고 침전물 형성률을 최소화하여 궁극적으로 작동 주기를 연장하고 유지보수 빈도를 줄여줍니다.

열교환기 플레이트는 단순한 수동 부품이 아니라 산업 열 관리의 핵심 엔진 역할을 합니다. 플레이트의 설계, 재질 및 조립 방식은 운영의 효율성, 안전성 및 비용 효율성을 직접적으로 좌우합니다. 시스템 성능을 최적화하고 장기적인 신뢰성을 보장하려면 올바른 플레이트를 선택하는 것이 필수적입니다.

자주 묻는 질문

열교환기 판은 얼마나 자주 청소해야 합니까?

세척 빈도는 유체 종류와 작동 조건에 따라 달라집니다. 작업자는 압력 강하와 열 성능을 모니터링하여 특정 시스템에 맞는 최적의 세척 일정을 결정합니다.

여러 종류의 플레이트를 하나의 장치에 섞어 사용할 수 있나요?

네, 엔지니어는 혼합 플레이트 팩을 만들 수 있습니다. 이 "열 혼합"은 특정 응용 분야에서 열 전달 효율과 압력 강하 간의 균형을 최적화합니다.

플레이트 고장의 가장 흔한 원인은 무엇입니까?

부식과 개스킷 열화가 가장 흔한 고장 원인입니다. 유체 적합성과 작동 온도에 따라 적절한 재질을 선택하는 것이 조기 고장을 방지하는 데 필수적입니다.
