Plate Heat Exchanger 를 위한 단계별 청소 과정

플레이트 열교환기 Plate Heat ExchangerPHEs (PHEs) 는 다양한 산업 공정에서 중요한 구성 요소로 유체 간의 효율적인 열 전달을 촉진합니다.시간이 지남에 따라 이러한 시스템은 미네랄 스케일, 생물학적 성장 및 미립자 물질과 같은 오염 물질을 축적하여 성능을 저하시킬 수 있습니다.최적의 기능을 유지하고 장비의 수명을 연장하려면 정기적으로 청소하는 것이 필수적입니다.

청소 방법에 대한 시각적 가이드 플레이트 열교환기 플레이트 열교환기를 유지하고 유지하려면 다음 비디오를 시청하십시오.

기계적 청소 (Mechanical Cleaning)

Mechanical cleaning 는 물리적 제거를 포함합니다.골판.열교환기 (Heat exchanger)이 방법은 화학 처리에 저항하는 완고한 오염을 처리하는 데 특히 효과적입니다.

절차:

1.청소 장치를 열고 골판을 조심스럽게 제거합니다.

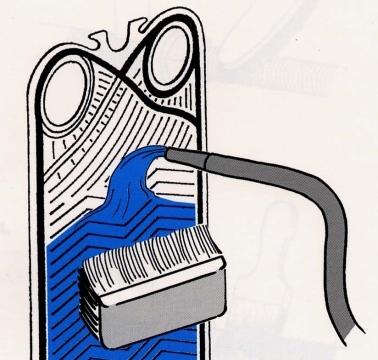

2.부드러운 털이 있는 브러시를 사용하여 표면을 손상시킬 수 있는 연마성 물질을 피하여 플레이트를 부드럽게 닦습니다.

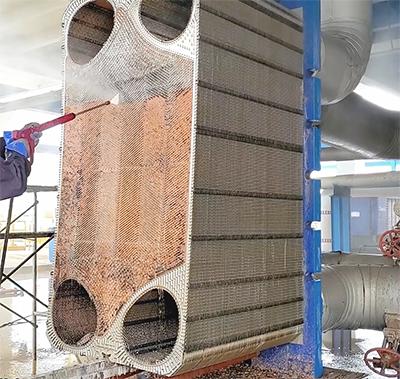

3.압력이 8 MPa 를 초과하지 않도록 고압 물총으로 판을 청소합니다.

4.변형 방지하기 위해 노즐과 플레이트 표면 사이의 최소 거리를 200 mm 유지합니다.

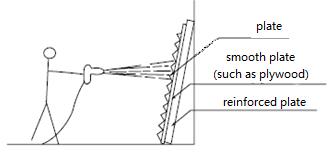

5.고압 청소 중에 강판 또는 보강판으로 플레이트 뒷면을 지지하여 구부러지지 않도록 합니다.

주의사항:

EPDM 에 대한PHE 가스켓 30 분 이상 향기로운 용매와 접촉해서는 안됩니다.

청소하는 동안 플레이트 뒷면과 바닥이 직접 접촉하지 마십시오.

청소 후, 고체 입자나 섬유와 같은 잔류물이 남아 있지 않도록 플레이트와 gasket 을 철저히 검사합니다.

껍질이 벗겨지거나 손상된 가스켓을 교체합니다.

금속 브러시는 플레이트와 가스켓을 긁을 수 있으므로 금속 브러시를 사용하지 마십시오.

현장 및 기타 장비의 오염을 방지하기 위해 폐수를 적절하게 수집하십시오.

화학적 청소

화학적 청소는 청소 용액을 통해 순환하는 것을 포함합니다.가스켓형 열교환기 퇴적물을 녹이고 제거합니다.이 방법은 단위를 분해하지 않고 미네랄 스케일 및 유기 오염을 제거하는 데 효과적입니다.

절차 :

1.질량 농도가 ≤ 4 % 인 알칼리성 또는 산성 물질에 대한 청소 용액을 준비하십시오.

2.청소 용액을 40 - 60 ° C 사이의 온도로 가열합니다.

3.장비를 기계식 청소 차량에 연결하여 매체 입구 및 출구 파이프라인에 파이프가 설치되어 있는지 확인합니다.

4.정제 용액을 일반적인 제품 흐름과 반대 방향으로 장비로 펌핑합니다.

5. 0. 1 - 0. 15 m / s 의 매체 유량으로 10 - 15 분 동안 청소 용액을 순환합니다.

6.마지막으로, 깨끗한 물을 5 - 10 분 동안 다시 순환하여 남아있는 세척제를 씻어냅니다.

주의사항:

청소 유체가 원활하게 배수되도록 조립하기 전에 예비 연결을 사용할 수 있는지 확인합니다.

열교환기를 씻기 위해 염화물 함량이 25 ppm 미만인 깨끗한 물을 사용하십시오.

특정 유형의 오염물질에 따라 특수 청소제를 선택합니다.

기계적 및 화학적 청소 방법을 결합하여 더 효과적인 결과를 얻을 수 있습니다.

스테인레스 스틸 판을 청소하는 데 염산을 사용하지 마십시오.

클리닝 유체를 준비하거나 스테인레스 스틸 플레이트를 붓는 데 염화물 함량이 25 ppm 이상인 물을 사용하지 마십시오.

열교환기 검사 및 재조립

청소 후 플레이트 열교환기의 신중한 검사와 정확한 재조립은 최적의 성능과 긴 수명을 보장하는 데 중요합니다.

검사 :

각 플레이트마다 잔류 오염, 부식 또는 물리적 손상이 있는지 검사합니다.사소한 불완전성조차도 열 전달 효율을 손상시키고 누출을 초래할 수 있습니다.

패스킷이 있는 판 열교환기의 경우 패스킷에 균열, 변형 또는 탄성 손실과 같은 마모의 징후가 있는지 확인합니다.신뢰할 수 있는 밀봉을 유지하기 위해 손상된 gasket 을 교체하십시오.

재구성:

플레이트가 올바른 순서와 방향으로 다시 조립되었는지 확인합니다.잘못된 정렬은 흐름 패턴을 방해하고 효율성을 저하시킬 수 있습니다.

지정된 그루브에 정렬되도록 가스킷을 조심스럽게 배치하여 모든 플레이트에서 균일하게 밀봉되도록 합니다.

프레임 볼트를 교차 패턴으로 점진적으로 조임하여 압력을 균등하게 분배하고 플레이트 왜곡을 방지합니다.올바른 조임 토크를 확인하려면 제조업체의 사양을 참조하십시오.

청소 후 테스트 및 유지 관리

원제 : Once The용접된 열교환기 철저한 테스트를 수행하고 유지 보수 루틴을 설정하는 것은 지속적인 성능을 보장하는 데 필수적인 단계입니다.

압력 테스트 :

유체 정압 테스트를 수행하여 씰의 무결성을 확인하고 누출을 감지합니다.이것은 유닛에 물을 채우고 압력을 지정된 수준으로 가압하는 동시에 압력 하락이나 눈에 띄는 누출을 모니터링하는 것을 포함합니다.

유지보수 일정:

운영 요구 사항 및 환경 조건을 기반으로 정기적인 유지 보수 일정을 개발합니다.일상적인 검사 및 청소는 과도한 오염을 방지하고 잠재적 인 문제를 조기에 파악하는 데 도움이됩니다.

청소 날짜, 검사 결과 및 취한 수정 조치를 포함한 모든 유지 보수 활동을 문서화합니다.이러한 기록은 추세 분석을 용이하게 하고 향후 유지보수 계획을 위한 정보에 입각한 의사결정을 용이하게 합니다.
