산업 응용 분야에 적합한 예열 공기 시스템 선택

적절한 예열 공기 시스템을 선택하는 것은 모든 산업 공정의 성공을 좌우합니다. 각 산업 시설은 고유한 요구 사항을 가지고 있으므로, 예열 공기 시스템 기능을 특정 공정 요건에 맞추는 것이 필수적입니다. 적절한 예열기는 배기 가스에서 열을 회수할 뿐만 아니라 연료 사용량과 배출량을 줄여 설비 효율과 지속가능성을 향상시킵니다. SHPHE의 플레이트 공기 예열기와 같은 첨단 솔루션은 고효율, 내식성, 그리고 모듈식 설계를 제공하여 산업계의 에너지 비용 절감과 환경 성과 향상에 기여합니다.

예열기 공기 시스템 기본 사항

예열 공기 시스템이란 무엇입니까?

에이예열기 공기 시스템여러 산업 현장에서 중요한 역할을 합니다. 이 시스템은 배기 가스에서 열을 회수하여 유입되는 공기를 가열된 히터나 연소실로 유입되기 전에 데우는 데 사용합니다. 주요 구성 요소는 튜브, 열전달 시트가 있는 로터, 그을음 호퍼, 배플, 케이싱, 씰, 구동 장치 등으로 구성됩니다.

• 관형 공기 예열기는 얇은 벽의 강철 파이프를 사용합니다. 뜨거운 배기 가스가 이 파이프를 통과하면서 파이프를 흐르는 공기에 열을 전달합니다.

• 회전식 공기 히터는 열전달판이 장착된 원통형 로터를 갖추고 있습니다. 로터가 회전하면서 배기 가스의 열을 흡수하여 유입되는 공기로 방출합니다.

• 두 유형 모두 케이싱과 씰을 사용하여 공기 누출을 방지하고 효율성을 유지합니다.

공기 예열 시스템은 다양한 산업 분야에 사용됩니다. 발전소, 정유소, 제조 공장 등의 시설에서는 고온 가열 공정에서 발생하는 에너지를 회수하기 위해 이 시스템을 사용합니다. 일반적으로 보일러, 가마, 용융로, 오븐 등에 사용됩니다. 공기를 예열함으로써 연료 소비량과 배출량을 줄이는 데 도움이 되므로 에너지 관리 및 환경 보호에 필수적입니다.

선택이 중요한 이유

적절한 예열 공기 시스템을 선택하는 것은 산업 난방 작업의 효율성과 안전성에 직접적인 영향을 미칩니다. 공기 예열기는 가열로 또는 공정의 특정 요구 사항을 충족해야 합니다. 적절하게 선택하면 공기 예열기는 다음과 같은 몇 가지 주요 이점을 제공합니다.

1. 폐열을 회수하여 연소 공기를 예열하여 열 효율을 높입니다.

2. 그들은 연소 히터와 보일러에서 빠르고 효율적인 연소를 촉진합니다.

3. 그들은 배기가스에서 폐열을 추출하여 열 손실을 줄입니다.

4. 그들은 품질이 낮은 연료의 사용을 지지하고 더 깨끗한 배출을 달성하는 데 도움이 됩니다.

5. 이들은 유입되는 공기의 온도를 높여 연료 비용 효율성과 전반적인 성능을 개선합니다.

부적합한 예열기를 선택하면 문제가 발생할 수 있습니다. 공연비가 잘못되어 산소 과다 또는 산소 결핍으로 이어질 수 있습니다. 산소 과다는 열효율을 저하시키고, 산소 부족은 불완전 연소와 배기가스 증가를 초래합니다. 또한, 잘못된 예열기는 중요 부품의 조기 고장, 유지보수 비용 증가, 안전 위험으로 이어질 수 있습니다.

팁:예열 과정을 정기적으로 평가하고 변화하는 작동 조건에 맞춰 공기 예열 시스템을 조정하십시오. 이를 통해 최적의 에너지 사용을 유지하고 장비 수명을 연장할 수 있습니다.

공기 예열기 유형

산업 시설은 여러 가지 주요 유형에 의존합니다.공기 예열 시스템가열 히터 성능과 에너지 회수를 최적화합니다. 각 공기 예열기 설계는 특정 난방 응용 분야에 고유한 이점을 제공합니다.

플레이트 공기 예열기

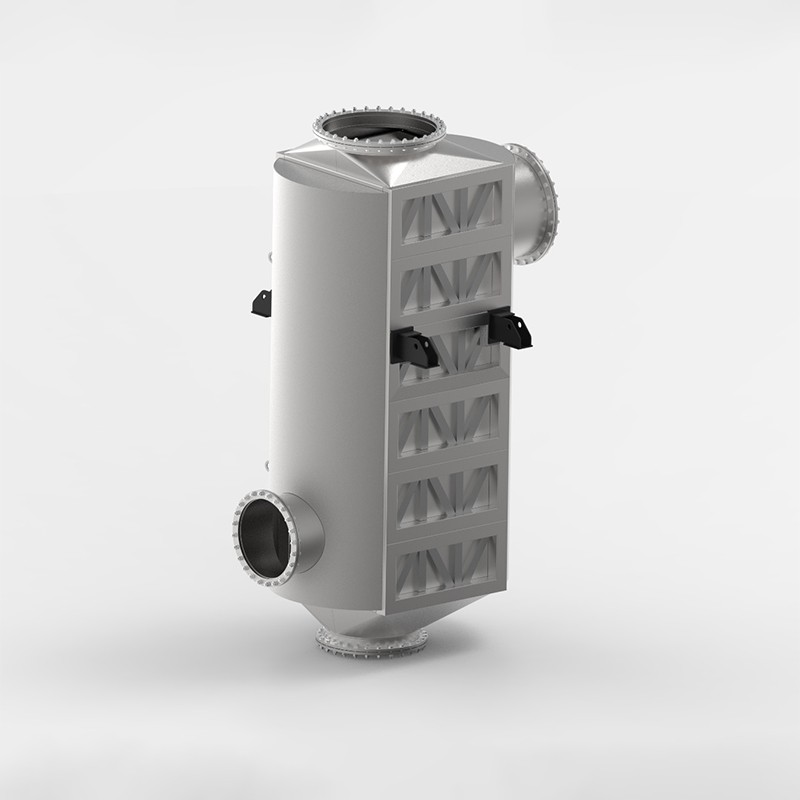

플레이트 공기 예열기주름진 금속판을 사용하여 고온 배기 가스와 유입 공기가 교차하는 통로를 만듭니다. 이 설계는 열 전달 효율을 극대화하고 연소식 히터 시스템의 고효율 난방을 지원합니다. SHPHE의 플레이트 공기 예열기는 모듈식 구조로 손쉬운 유지 보수와 유연한 설치가 가능합니다. 이 시스템은 부식 방지 스테인리스 스틸을 사용하여 혹독한 난방 환경에서도 내구성을 보장합니다. 작업자는 전체 공기 예열기를 정지시키지 않고도 개별 플레이트 모듈을 교체하거나 재구성할 수 있습니다. 작고 가벼운 구조는 넓은 열교환 표면적을 제공하여 연소식 히터 적용 시 공간 차지를 줄입니다. 플레이트 공기 예열기는 기존 관형 공기 예열기보다 1~3배 높은 높은 열 전달 효율을 달성합니다. 석유 및 가스, 야금, 화학 공정 등의 산업에서 이러한 공기 예열기를 사용하여 폐열을 회수하고, 배출 가스를 줄이며, 연소식 히터의 효율을 향상시킵니다.

메모:플레이트형 공기 예열기는 매끄러운 표면과 쉬운 청소 기능으로 인해 수명이 길고 유지 관리 비용이 낮습니다.

관형 공기 예열기

관형 공기 예열기는 연소식 히터의 연도 가스 배출구 근처에 위치한 여러 개의 직선 관으로 구성됩니다. 고온의 가스는 관을 통과하면서 열을 관 사이를 흐르는 공기로 전달합니다. 이러한 공기 예열기는 발전, 화학 및 정유 분야에서 널리 사용됩니다. 관형 공기 예열기는 오염된 가스를 잘 처리하고 연소식 히터 시스템에 안정적인 가열을 제공합니다. 개방형 설계는 연도 가스 제어를 개선하고 증기 보일러와 터빈의 효율적인 연소를 지원합니다. 그러나 관형 공기 예열기는 효율을 유지하기 위해 더 많은 공간과 정기적인 관 청소가 필요합니다.

회전식 공기 예열기

회전식 공기 예열기는 배기 가스의 열을 흡수하여 유입 공기로 전달하는 회전 매트릭스를 갖추고 있습니다. 이러한 설계는 연소식 히터의 효율을 높이고 대규모 난방 분야에서 연료 소비를 줄입니다. 회전식 공기 예열기는 발전소, 석유 및 가스, 그리고 해양 산업에서 널리 사용됩니다. 첨단 소재와 제어 시스템은 내구성을 향상시키고 가열 공정을 정밀하게 조절할 수 있도록 합니다. 회전식 공기 예열기는 연소식 히터 작동 시 배출 감소 및 에너지 절약 목표를 달성하는 데 기여합니다.

시스템 비교

각 공기 예열기는 특정 가열로 요구 사항을 충족합니다. 플레이트형 공기 가열기는 효율과 유지 보수가 뛰어나고, 관형 공기 가열기는 오염된 가스 환경에 적합하며, 회전식 공기 가열기는 대규모 난방 응용 분야에 고급 제어 기능을 제공합니다.

선정 기준

성능 요구 사항

모든 산업 시설은 공기 예열기를 선택하기 전에 공정 요건을 평가해야 합니다. 공기 예열기의 성능은 가열기 작동 및 전반적인 에너지 관리에 직접적인 영향을 미칩니다. 주요 지표에는 보조 부하 변동, 연료 소비량, 배출량, 증기 발생량이 포함됩니다. 운영자는 공기 예열기 누출이 팬 부하 및 전력 소비에 미치는 영향을 모니터링해야 합니다. 누출량이 증가하면 연료 소비가 증가하여 배출량이 증가하고 배출 제어를 위한 소모품 사용이 증가할 수 있습니다. 증기 출력 감소는 일부 응용 분야에서 전력 생산과 귀중한 증기 수출 모두에 영향을 미칠 수 있습니다.

시설은 효율성, 환경 조건에 대한 적응성, 그리고 내부식성도 고려해야 합니다. 고효율 공기 예열기는 열을 더욱 효과적으로 전달하여 에너지 절감 효과를 높이고 안정적인 난방을 지원합니다. 스테인리스강과 같은 소재는 내부식성과 내마모성을 제공하여 혹독한 환경에서도 안정적인 성능을 보장합니다. 자동 제어 시스템은 실제 필요에 따라 예열을 조절하여 유연성과 효율성을 향상시킵니다. 플레이트, 관형, 회전형 등 적합한 유형의 공기 예열기를 선택하면 특정 가열로 응용 분야 및 공정 조건에 대한 호환성을 확보할 수 있습니다.

에너지원

에너지원의 선택은 예열기 선택에 영향을 미칩니다. 천연가스, 석유 또는 대체 연료를 사용하는 시설은 공기 예열기를 사용하는 가열기의 연소 특성에 맞춰야 합니다. 공기를 예열하면 연소 효율이 향상되어 연료 소비가 줄어들고, 이는 운영 비용과 배출량을 감소시킵니다. 에너지 집약 산업에서는 배기가스에서 열 회수를 극대화하는 것이 지속 가능한 운영에 필수적입니다. 공기 예열기는 다양한 온도와 습도에 적응하여 다양한 난방 용도에서 일관된 성능을 보장해야 합니다.

공간 및 설치

공간 제약과 설치 요건은 공기 예열기 선택에 중요한 역할을 합니다. 플레이트형 공기 예열기와 같은 콤팩트한 디자인은 넓은 공간을 제공합니다.열교환 표면공간 활용을 최소화하면서 말입니다. 공간이 제한된 시설은 유연한 설치와 손쉬운 유지 관리를 가능하게 하는 모듈식 시스템의 이점을 누릴 수 있습니다. 설치의 복잡성, 장비 무게, 그리고 기존 화력 난방 시스템과의 통합을 고려해야 합니다. 사전 조립 및 공장 테스트를 거친 장치는 설치를 간소화하고 기존 인프라와의 안전한 통합을 보장합니다.

모듈식 공기 예열기를 사용하면 운영자가 전체 시스템을 중단하지 않고도 개별 모듈을 교체하거나 재구성할 수 있으므로 가동 중지 시간과 유지 관리 비용이 줄어듭니다.

비용 요소

비용은 공기 예열기 선택에 있어 여전히 중요한 요소입니다. 시설은 초기 투자 비용과 장기 운영 비용을 모두 고려해야 합니다. 주요 비용 항목에는 장비 구매, 설치, 시운전, 운전자 교육, 맞춤형 엔지니어링, 배출 규제 준수, 그리고 지속적인 연료 및 운영 비용이 포함됩니다.

시설은 초기 비용과 연료 소비 감소 및 에너지 효율 향상을 통한 장기적인 절감액의 균형을 맞춰야 합니다. 맞춤형 엔지니어링 및 배출가스 규제 준수는 비용을 증가시킬 수 있지만, 이러한 투자는 종종 더 높은 신뢰성과 규제 승인으로 이어집니다.

안전 및 규정 준수

모든 산업용 난방 프로젝트에서 안전 및 규정 준수는 필수적입니다. 공기 예열기는 FM Global, CSA, EN, CGA, ATEX 또는 TSSA와 같은 인증을 충족해야 합니다. 장비에는 자동 관리, 원격 모니터링 및 다중 안전 정지 기능을 위한 프로그래머블 로직 컨트롤러가 포함되어야 합니다. OSHA 규정을 준수하면 적절한 환기, 소음 제어 및 과압 방지가 보장됩니다. 시설에서는 직원들에게 안전 작동, 개인 보호 장비 착용 및 비상 정지 절차에 대한 교육을 실시해야 합니다. 압력 방출 밸브 및 대기 질 모니터링 시스템과 같은 안전 장치를 설치하면 인력과 장비를 모두 보호할 수 있습니다.

산업 현장은 또한 대기청정법에 따라 미국 환경보호청(EPA)의 배출 규정을 준수해야 합니다. 최근 추세는 더 깨끗하고 에너지 효율적인 기술의 도입을 촉진하여, 현대식 연소식 난방기 분야에서는 고급 공기 히터가 선호되는 추세입니다.

유지

장기적인 신뢰성은 효과적인 유지보수에 달려 있습니다. 시설에서는 오염을 방지하고 열전달 효율을 유지하기 위해 열교환기를 정기적으로 청소해야 합니다. 부식 방지 조치를 적용하면 공기 예열기가 손상되지 않도록 보호할 수 있습니다. 열교환기를 통과하는 공기 흐름을 최적화하면 시스템 성능을 극대화할 수 있습니다. 운영자는 공기 예열기 성능을 모니터링하여 문제를 조기에 감지하고 개선 기회를 파악해야 합니다.

선택 단계

요구 사항 평가

올바른 것을 선택하다공기 예열기공정 요건에 대한 철저한 평가부터 시작됩니다. 시설 관리자는 산업 시스템의 구체적인 요구 사항을 이해해야 합니다. 다음 단계는 이러한 평가를 안내하는 데 도움이 됩니다.

1. 건물의 용도와 점유율에 따라 공기 처리 장치(AHU)에 필요한 외부 공기량을 파악합니다.

2. 난방 코일이 최소 수요에서 최대 수요에 이르기까지 다양한 외부 공기량을 처리할 수 있는지 확인하세요.

3. 층류, 파울링, 동결, 불균일한 가열 등 낮은 유량 문제를 방지하기 위해 가열 코일 물의 속도를 평가합니다.

4. 가열 코일로 인해 발생하는 공기측 압력 강하를 고려하고 공급 팬이 이 변화를 수용할 수 있는지 확인하세요.

5. 보일러 크기에 영향을 미치는 최대 허용 유량과 시스템 델타-T를 결정하기 위해 온수 배관 시스템을 평가합니다.

6. 코일과 배관을 평가한 후 교체 보일러 설비의 크기를 결정하고 전체 시스템 매개변수를 확립합니다.

7. 장비 설치 공간, 전력 요구 사항, 종료 물류 등 실질적인 장애물을 고려하세요.

옵션 비교

시설은 요건을 평가한 후, 이용 가능한 공기 예열기 옵션을 비교해야 합니다. 체계적인 접근 방식은 의사 결정권자가 각 시스템의 적합성을 평가하는 데 도움이 됩니다. 4E 프레임워크는 포괄적인 비교를 제공합니다.

1. 에너지 분석: 열 효율을 측정하여 시스템이 사용 가능한 에너지를 얼마나 잘 활용하는지 확인합니다.

2. 엑서지 분석: 제2법칙의 효율성을 평가하여 에너지 사용의 질과 유용한 작업의 잠재력을 파악합니다.

3. 환경 기준: 온실가스 배출량을 검토하고 환경 영향과 관련된 벌금이나 세금을 고려합니다.

4. 경제 분석: 자본 및 운영 비용, 투자 회수 기간, 순현재가치, 이자율 민감도를 분석합니다.

시설에서는 에너지 효율성이 뛰어나고, 배출가스를 최소화하며, 경제적 타당성이 높은 공기 예열기를 선택해야 합니다.

전문가에게 문의하세요

공기 예열기 전문가와의 상담은 선정 과정에 귀중한 이점을 제공합니다. 전문가들은 각 시설의 고유한 운영 요건에 맞는 맞춤형 솔루션을 제공합니다. 설치, 유지보수 및 최적화를 아우르는 엔지니어링 지원을 통해 기존 인프라와의 완벽한 통합을 보장합니다. 또한, 탄소 발자국 감소에 도움이 되는 지속 가능하고 에너지 효율적인 기술을 추천합니다. 또한, 시설에 적합한 공기 예열기 유형과 설계를 안내하여 최적의 성능과 신뢰성을 확보합니다.

• 특정 산업적 요구에 맞는 맞춤형 솔루션

• 설치 및 유지 관리를 위한 엔지니어링 지원

• 고급 제어 시스템 및 모듈형 설계에 대한 액세스

• 에너지 효율성 향상을 통한 비용 절감

• 운영 및 환경 개선을 위한 입증된 경험

비용 분석

공기 예열기 선택을 확정하기 전에 포괄적인 비용 분석이 필수적입니다. 시설에서는 모든 수명 주기 비용을 포함하는 총소유비용(TCO)을 고려해야 합니다.

• 설치 비용에는 장비 구매, 통합, 보조 시스템 비용이 포함됩니다.

• 운영 비용에는 연료 또는 에너지 소비, 물 및 화학 처리, 노동비가 포함됩니다.

• 유지관리 비용에는 시스템 수명을 연장하는 정기적인 서비스, 검사, 수리 비용이 포함됩니다.

• 배출 통제 및 규정 준수에는 모니터링 및 탄소세와 같은 사전 비용과 지속적인 비용이 발생합니다.

• 예산은 예상치 못한 비용을 피하기 위해 예비 시스템의 통합과 비상 사태에 대한 대비책을 고려해야 합니다.

• 장기 운영 비용은 종종 초기 자본 투자를 초과하며, 그 중 연료 비용이 가장 큰 비중을 차지합니다.

적절한 유지관리와 체계적인 운영은 고장과 비효율을 방지하여 전체 수명주기 비용을 절감합니다. 안정적인 공기 예열 시스템에 투자하는 시설은 연료비 절감과 예상치 못한 가동 중단 감소라는 이점을 누릴 수 있습니다.

미래를 위한 계획

향후 수요에 대한 계획을 수립하면 시설 요건이 변화하더라도 공기 예열 시스템의 효율성을 유지할 수 있습니다. 관리자는 생산량, 연료 종류, 규제 기준의 잠재적 변화를 고려해야 합니다. SHPHE에서 제공하는 모듈식 설계는 확장이나 재구성이 용이합니다. 또한 시설은 제어 시스템 업그레이드 및 신기술과의 통합에도 대비해야 합니다.

사례 연구

산업용 응용 분야

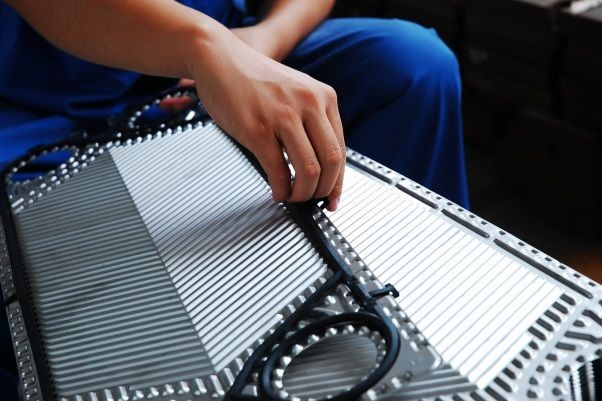

산업 시설에서는 예열 공기 시스템을 도입하여 가열로 작동 시 에너지 효율을 높이고 배출량을 줄였습니다. 철강 제조 분야에서는 미시간주의 한 대기업이 강철 재가열로에 폐열 회수 시스템을 설치했습니다. 이 시스템은 유입 공기를 예열하여 연간 380만 달러의 에너지 비용을 절감하고 매년 3만 2천 톤의 이산화탄소 배출량을 줄였습니다. 텍사스주의 시멘트 공장에서는 유기 랭킨 사이클 시스템을 사용하여 클링커 쿨러 폐열을 전기로 변환하여 1.5MW의 전력을 생산하고 연간 100만 달러를 절감합니다. 인도의 Arvind Limited와 같은 섬유 공장에서는판형 열교환기데님 가공 중 뜨거운 폐수에서 열을 회수합니다. 이러한 응용 분야는 상당한 에너지 절감과 온실가스 배출량 감소로 이어집니다.

수평 래들 예열기는 철강 생산 및 알루미늄 주조 공장에서 널리 사용되고 있습니다. 이 예열기는 균일한 가열을 제공하고, 내화 라이닝을 보호하며, 용탕 취급 시 안전성을 향상시킵니다. 미국의 스미스필드 푸드(Smithfield Foods)와 같은 식품 가공 공장은 냉장 압축기에서 열을 회수하여 위생 처리용수를 예열합니다. 이러한 방식으로 매년 10만 MMBtu 이상의 에너지를 절약하고 천연가스 소비를 줄입니다. 정유 및 석유화학 분야의 산업 현장에서는 정유로와 석유화학로의 가열기 성능을 최적화하기 위해 플레이트 공기 예열기를 사용합니다. 발전용 보일러 또한 이러한 시스템의 이점을 활용하여 열 회수율을 높이고 지속 가능한 운영을 지원합니다.

효과적인 예열 공기 시스템을 선택하려면 몇 가지 핵심 단계가 필요합니다. 시설에서는 용도를 정의하고, 필요한 공기 온도와 유량을 결정하고, 난방 용량을 계산하고, 최대 작동 온도를 고려하고, 적합한 에너지원을 선택해야 합니다. SHPHE(주요 공기 관리 기관)플레이트 공기 예열기높은 열 효율, 컴팩트한 디자인, 간편한 유지 보수를 제공합니다. 첨단 소재와 스마트 모니터링 기능은 안정적이고 지속 가능한 운영을 지원합니다. 시설은 전문가와 상담하여 맞춤형 권장 사항을 받고, 현장 평가를 통해 필요에 가장 적합한 솔루션을 선택해야 합니다.

자주 묻는 질문

플레이트 공기 예열기를 사용하는 주요 이점은 무엇입니까?

플레이트형 공기 예열기는 높은 열 효율을 제공합니다. 기존 방식보다 배기가스에서 더 많은 폐열을 회수합니다. 이 과정을 통해 연료 사용량과 배출량을 줄일 수 있습니다. 많은 산업에서 소형 크기와 간편한 유지 보수를 위해 플레이트형 공기 예열기를 선택합니다.

SHPHE의 플레이트 공기 예열기는 유지관리에 어떻게 도움이 되나요?

SHPHE의 플레이트 공기 예열기는 모듈형 설계를 사용합니다. 작업자는 전체 시스템을 중단하지 않고도 개별 플레이트 모듈을 교체하거나 청소할 수 있습니다. 이 기능은 가동 중단 시간을 줄이고 유지 보수 비용을 절감합니다.

어떤 산업에서 플레이트 공기 예열기를 가장 많이 사용합니까?

플레이트 공기 예열기는 석유 및 가스, 야금 분야에 등장합니다.화학 처리, 그리고 환경 관리. 이러한 산업에서는 안정적인 열 회수와 에너지 절감이 필수적입니다. 판형 공기 예열기는 엄격한 효율 및 배출 기준을 충족하는 데 도움이 됩니다.
