야금 산업을 위한 판형 열교환기 솔루션

첨단 열교환기 기술은 야금 산업의 발전을 촉진합니다. SHPHE의와이드 갭 용접 플레이트 열교환기높은 내압성, 부식 방지 및 에너지 효율을 제공합니다. 특허받은 설계와 글로벌 인증을 통해 SHPHE는 20개국 이상의 산업 프로젝트를 지원하며 야금 분야의 엄격한 열전달 요구 사항을 충족합니다.

야금 산업의 과제

고온 및 부식성 매체

야금 공정은 장비를 극한 환경에 노출시킵니다. 작업자는 종종 고온과 부식성 화학 환경에 직면하게 되는데, 이는 플랜트 내 모든 열교환기의 건전성을 위협합니다. 일반적인 부식 유형은 다음과 같습니다.

• 산화는 금속이 산소와 반응하여 불안정한 산화물을 형성하는 현상입니다.

• 황을 함유한 가스가 금속 표면을 공격하여 발생하는 황화

• 탄소가 풍부한 가스로 인해 발생하는 탄화로 인해 취성이 발생합니다.

• 금속 분진은 침식을 유발하는 심각한 형태의 탄화입니다.

• 재나 소금 침전 부식은 침전물이 보호층을 파괴하는 경우입니다.

• 휘발성 화합물을 형성하는 할로겐 가스를 포함하는 할로겐 부식

• 고온에서 공격하는 용융 금속 및 용융 염 부식

• 질화는 질소 가스가 금속을 분해하는 과정입니다.

이러한 부식성 환경은 철강 및 알루미늄 생산을 포함한 여러 산업 현장에서 나타납니다. 다음 표는 일반적인 환경을 보여줍니다.

기존 열교환기 설계는 이러한 조건에서 어려움을 겪습니다. 개스킷 소재는 150°C 이상에서 열화되고 스테인리스 강판은 변형되어 누출과 잦은 유지보수로 이어집니다. 이처럼 혹독한 산업 환경에서 안정적인 열 전달을 보장하려면 첨단 소재와 견고한 설계가 필수적입니다.

에너지 효율 요구 사항

에너지 효율은 야금 시설의 최우선 과제입니다. 운영자는 열 전달률을 극대화하는 동시에 손실을 최소화하기 위해 노력합니다. 주요 동인은 다음과 같습니다.

• 프로세스 스트림 간 온도 차이 증가

• 열전도도가 높은 재료 선택

• 향상된 유체 흐름을 통해 대류 열전달 향상

• 에너지 낭비를 줄이기 위한 시스템 형상 최적화

마이크로채널 및 스파이럴 타입과 같은 혁신적인 열교환기 설계는 표면적과 난류를 증가시켜 효율을 높입니다. 실시간 모니터링 및 디지털 제어를 통해 성능을 더욱 최적화합니다. 이러한 전략은 산업 플랜트의 운영 비용 절감과 환경 영향 감소에 기여합니다.

공간 및 통합 제약

공간 제약은 모든 야금 시설에 큰 부담입니다. 기존의 쉘 앤 튜브 열교환기는 넓은 설치 공간과 추가적인 유지 보수 공간이 필요합니다. 반면, 판형 열교환기는 컴팩트하고 모듈화된 대안으로, 성능 저하 없이 좁은 공간에도 설치 가능합니다. 아래 표는 공간 고려 사항을 비교한 것입니다.

통합 제약 조건 또한 기술 선택에 영향을 미칩니다. 엔지니어는 배관 레이아웃, 산업 표준, 그리고 기존 인프라와의 호환성을 고려해야 합니다. 적절한열교환기 설계 산업 플랜트 내에서 열 효율성, 신뢰성, 원활한 통합의 균형을 유지합니다.

판형 열교환기 솔루션

제품 특징

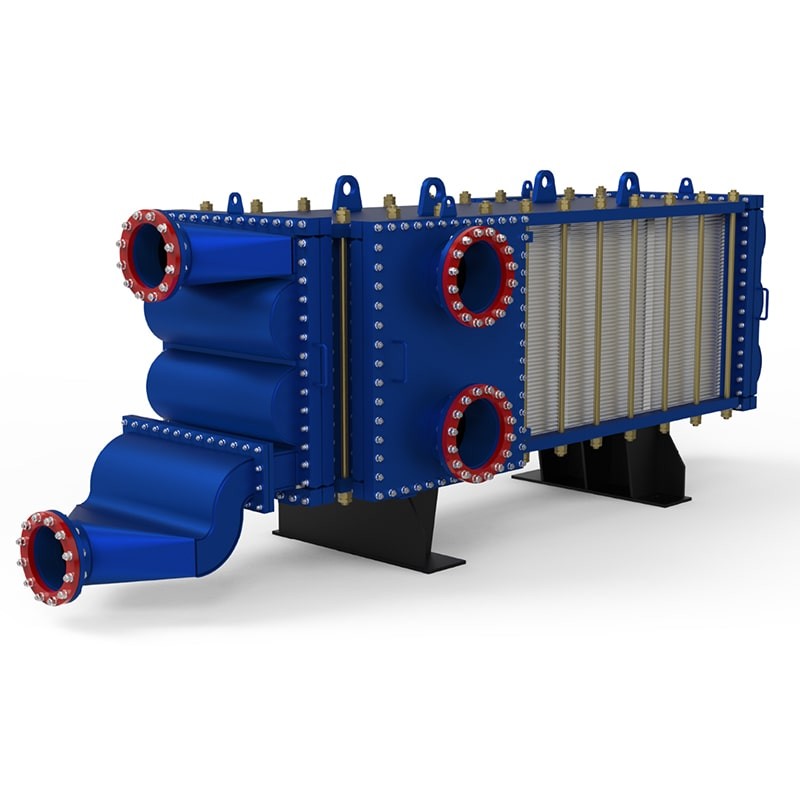

SHPHE의와이드 갭 용접 플레이트 열교환기야금 응용 분야를 위한 고성능 솔루션으로 두각을 나타냅니다. 완전 용접 열교환기 구조는 극한의 작동 조건에서도 내구성과 안전성을 보장합니다. 엔지니어들은 이 판형 열교환기를 고압 및 고온을 견딜 수 있도록 설계하여 가장 까다로운 산업 환경에도 적합합니다.

316L, 듀플렉스 SS, 254SMO, C-276과 같은 고급 소재를 사용하여 탁월한 내식성을 제공합니다. 이러한 소재는 야금 공장에서 발생하는 공격적인 화학 물질과 고응력 조건을 견뎌냅니다. 설계 온도 범위는 -46°C에서 350°C까지이며, 압력 범위는 최대 3.0MPa의 진공까지 커버합니다. 이러한 다재다능함 덕분에 판형 열교환기는 다양한 공정에서 안정적으로 작동할 수 있습니다.

용접식 판형 열교환기는 최적화된 매체 분배와 교차 주름형 플레이트를 특징으로 합니다. 이러한 설계는 기존 쉘 앤 튜브 열교환기에 비해 열전달 효율을 최대 15% 향상시킵니다. 자체 세척 효과로 파울링 발생을 최대 40%까지 줄입니다. 수직 코너 가이드는 완벽한 플레이트 정렬을 보장하여 유지 보수를 간소화하고 서비스 시간을 단축합니다.

메모:그만큼판형 열교환기의 컴팩트한 디자인공간이 제한된 환경에서도 기존 시스템에 쉽게 통합할 수 있습니다. 이 기능은 특히 레이아웃이 좁은 야금 시설에서 유용합니다.

야금학의 응용

야금판형 열교환기철강, 알루미늄 및 비철 금속 가공에서 중요한 역할을 합니다. 야금 공장은 제련, 정련 및 폐열 회수를 위해 이러한 열교환기를 사용합니다. 철강 제조에서 판형 열교환기는 에너지 효율을 높이고 CO2 배출량을 줄이는 데 도움이 됩니다. 또한 폐열을 회수하고 공정 흐름을 예열함으로써 전기 아크로와 순산소로를 지원합니다.

알루미늄 생산에서 판형 열교환기는 알루미나액의 소화, 증발, 가열과 같은 에너지 집약적인 단계를 최적화합니다. 또한, 이 시스템은 연소 후 탄소 포집을 가능하게 하고 배기가스에서 폐열을 회수하여 지속 가능한 운영에 기여합니다. 고로의 축열식 스토브는 판형 열교환기를 사용하여 송풍기를 예열하여 연료 효율을 향상시킵니다.

야금 시설에서는 부식성 유체와 고온을 처리할 수 있는 능력 때문에 판형 열교환기를 선택합니다. 스테인리스강, 듀플렉스 합금, 특수 니켈 합금을 사용하여 내구성과 내부식성을 보장합니다. 이러한 소재는 안정적인 작동에 필요한 열전도도와 기계적 강도를 제공합니다.

• 판형 열교환기는 철강 공장에서 제련, 정제 및 폐열 회수를 지원합니다.

• 그들은 알루미늄 생산에서 소화, 증발, 가열 과정을 최적화합니다.

• 시설에서는 이를 연소 후 탄소 포집 및 에너지 회수에 활용합니다.

• 고로의 재생 스토브는 판형 열교환기를 사용하여 공기를 예열하고 연료 효율을 개선합니다.

• 첨단 소재를 선택하여 긴 서비스 수명과 최소한의 유지관리를 보장합니다.

SHPHE의 글로벌 인증ISO9001, ISO14001, OHSAS18001 및 ASME U 인증을 포함한 다양한 인증은 품질과 안전에 대한 당사의 헌신을 보여줍니다. 당사는 20개국 이상에 서비스 네트워크를 구축하여 전 세계 야금 고객에게 안정적인 지원을 제공합니다.

디지털 모니터링 및 유지 관리

그만큼스마트아이 디지털 모니터링 시스템야금 공장의 판형 열교환기 관리 방식을 혁신합니다. 이 시스템은 군용 등급 센서를 사용하여 온도, 압력, 진동 및 유량을 실시간으로 모니터링합니다. 마이크로초 단위의 샘플링을 통해 미묘한 운영상의 변화를 감지하여 잠재적 문제를 조기에 파악할 수 있습니다.

인공지능과 고급 열 모델은 높은 정확도로 데이터를 분석합니다. 이 시스템은 최대 30일 전에 튜브 부식을 예측하고 150개 이상의 고장 모드를 진단합니다. 자동 유지보수 계획 생성 기능은 사후 대응적 유지보수에서 사전 예방적 유지보수로 전환하여 계획되지 않은 가동 중단 시간을 줄이고 유지보수 비용을 매년 20% 이상 절감합니다.

3D 대시보드는 열 지도, 에너지 효율 차트, 수명 예측을 제공합니다. 시스템은 예비 부품 목록, 유지보수 일정, 비용 편익 보고서를 자동으로 생성합니다. SCADA 및 MES 플랫폼과의 통합을 통해 IoT 기술을 활용한 원격 모니터링 및 조기 경보가 가능합니다.

팁:디지털 모니터링을 통해 구현되는 예측 유지보수는 예방 작업을 최적화하고 불필요한 작업을 제거합니다. 정확한 자산 데이터와 과거 기록은 신뢰성 분석을 지원하여 시설에서 더욱 안전하고 안정적인 운영을 위해 유지보수 빈도와 범위를 조정할 수 있도록 지원합니다.

Smart Eye 시스템은 운영 효율성도 향상시킵니다. 공장은 최대 12%의 에너지 절감과 23%의 장비 효율 향상을 달성할 수 있습니다. 전체 수명 주기 데이터의 축적은 지속적인 프로세스 개선과 디지털 혁신을 지원합니다.

판형 열교환기: 모범 사례

선택 및 크기 조정

올바른 판형 열교환기 선택야금 작업에는 여러 요소를 신중하게 고려해야 합니다. 엔지니어는 재료 적합성, 내식성, 그리고 기계적 강도를 평가합니다. 일반적으로 중간 정도의 부식에는 스테인리스강, 높은 내식성을 위해서는 듀플렉스 합금, 그리고 극한 환경에는 티타늄 또는 니켈 합금이 사용됩니다. 야금 공정은 종종 부식성 유체를 사용하고 잦은 세척 주기를 거치기 때문에 세척성과 내구성은 여전히 필수적입니다.

주요 크기 조정 단계는 다음과 같습니다.

1. 특정 응용 분야에 필요한 열전달량을 계산합니다.

2. 유체 흐름 속도와 온도 차이를 평가하여 필요한 표면적을 결정합니다.

3. 효율적인 열전달을 위해 최적의 판의 개수와 흐름 배열을 선택하세요.

4. 시스템 무결성을 유지하기 위해 압력 강하가 허용 한도 내에 있는지 확인하세요.

적절한 크기는 유체 분배를 균일하게 보장하고, 국부 부식을 줄이며, 열교환기의 수명을 연장합니다.

유지 관리 전략

효과적인 유지보수 전략을 통해 열악한 야금 환경에서도 판형 열교환기가 안정적으로 작동할 수 있습니다. 시설에서는 부식 방지 소재와 보호 코팅을 사용하여 위험을 최소화합니다.정기적인 청소—화학적 및 기계적 방식 모두—침전물을 제거하고 파울링을 방지합니다. 운영자는 디지털 시스템으로 성능을 모니터링하여 문제를 조기에 감지하고 사전 예방적 유지 관리 계획을 수립할 수 있습니다.

성능 최적화

판형 열교환기를 최적화하려면 유량 및 온도 차이와 같은 작동 매개변수를 조정해야 합니다. 엔지니어는 난류와 열전달을 향상시키는 판 형상을 선택합니다.

SHPHE의 Smart Eye와 같은 디지털 모니터링 시스템은 예측 유지보수 및 공정 조정을 위한 실시간 데이터를 제공합니다. 정기적인 점검과 적시 청소를 통해 파울링을 방지하고 일관된 성능과 에너지 효율을 보장합니다.

SHPHE의 용접식 판형 열교환기는 안정적인 열교환기 성능을 제공하여 야금 분야의 지속가능성 목표를 달성합니다. 첨단 설계와 소재를 사용하여 에너지 사용량과 배출량을 줄였습니다. 시설은 다음과 같은 이점을 제공합니다.

• 효율적인 열교환기 작동 및 폐열 회수

• 유지 보수 비용 절감 및 장비 수명 연장

• 열교환기 시스템 업그레이드를 위한 구조화된 평가

현재 열교환기 시스템을 평가하고SHPHE에 문의하세요맞춤형 열전달 솔루션을 제공합니다.

자주 묻는 질문

SHPHE에서는 용접판 열교환기에 어떤 재료를 사용합니까?

SHPHE는 316L, 듀플렉스 스테인리스 스틸, 254SMO, C-276을 사용합니다. 이 소재들은 야금 환경에서 뛰어난 내식성과 내구성을 제공합니다.

Smart Eye 시스템은 야금 작업에 어떤 이점을 제공합니까?

• Smart Eye 시스템은 실시간 모니터링을 가능하게 합니다.

• 고장을 예측하고, 가동 중지 시간을 줄이며, 안정적인 열교환기 성능을 위한 사전 유지 관리를 지원합니다.

추가적인 상담 및 논의가 필요하시면 언제든지 연락주세요.문의하기.
