현대 산업용 판형 열교환기 카탈로그

엔지니어는 올바른 열교환기를 선택할 때 상당한 어려움에 직면합니다.판형 열교환기 카탈로그이 작업을 위한 주요 엔지니어링 도구로 활용됩니다. 엔지니어가 현대 산업의 까다로운 응용 분야에 맞는 특정 열교환기 유형을 선택할 수 있도록 안내합니다.

HVAC 및 식품 가공을 위한 판형 열교환기 카탈로그 사용

HVAC 및 식품 가공 분야의 엔지니어는 성능과 규정 준수에 대한 요구 사항을 충족하기 위해 특정 유형의 열교환기를 사용합니다. 자세한 내용은판형 열교환기카탈로그는 이러한 선택을 탐색하는 데 필수적인 가이드이며, 유연한 작업에 적합한 모델과 표준화된 업무에 적합한 모델을 명확하게 설명합니다.

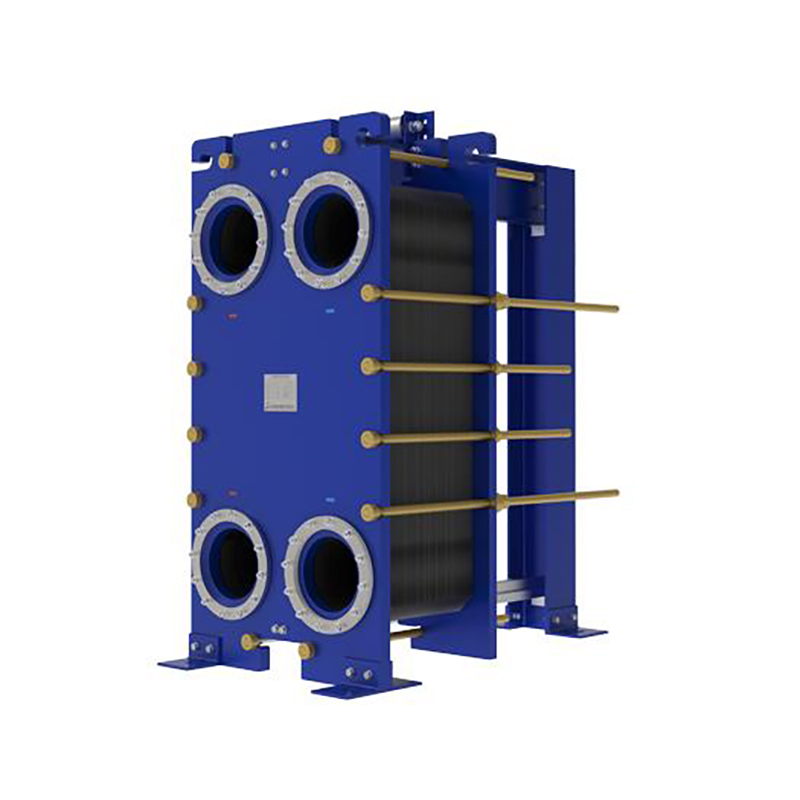

유연한 운영을 위한 개스킷 PHE

개스킷 판형 열교환기(GPHE)는 탁월한 작동 유연성을 제공합니다. 탈착식 판과 개스킷을 특징으로 하는 이 제품은 세척, 유지보수 및 부품 교체 시 편리하게 접근할 수 있도록 설계되었습니다. 이러한 특성 덕분에 식품 가공 및 상업용 HVAC와 같이 잦은 유지보수가 필요한 분야에 이상적인 솔루션입니다.

식음료 위생 설계 식품 가공 장비는 오염을 방지하고 세척이 용이해야 합니다. 이러한 역할을 위해 선정된 일반 식품 가공업체(GPHE)는 엄격한 위생 설계 원칙을 준수해야 하며, 다음과 같은 표준에 대한 인증을 요구하는 경우가 많습니다.

·3-A 위생 기준특히 유제품의 경우.

·EHEDG(유럽 위생공학 및 설계 그룹) 지침.

개스킷 소재도 중요한데, PTFE는 산에 대한 뛰어난 내성을 제공하고 NBR은 오일에 대한 안정적인 밀봉을 제공합니다.

HVAC에서 GPHE는 일반적으로 무료 냉각에 사용되며, 일반적으로 45°F~55°F 사이의 수온에서 작동합니다.

표준화된 업무를 위한 브레이징 PHE

브레이징 판형 열교환기(BPHE)는 표준화된 용도에 적합한 소형 고효율 솔루션을 제공합니다. 개스킷 방식과 달리, 판형 열교환기는 판끼리 영구적으로 브레이징되어 내구성이 뛰어나고 누설이 방지됩니다. BPHE는 역류 흐름을 극대화하는 설계 덕분에 기존의 쉘 앤 튜브 열교환기에 비해 우수한 열 성능을 발휘합니다. 이를 통해 온도 접근이 더욱 정밀해지고 효율이 향상됩니다.

엔지니어는 다음과 같은 역할에 따라 냉장 및 공조 시스템에서 BPHE를 광범위하게 사용합니다.

·냉각기 및 히트펌프의 증발기 및 응축기

·액체 냉매 냉각용 에코노마이저

·냉동 사이클의 서브쿨러

이러한 표준화된 장치는 고성능과 작은 설치 공간이 무엇보다 중요한 시스템에 신속하게 구축할 수 있도록 쉽게 제공됩니다.

중공업의 까다로운 조건 탐색

중공업은 가장 까다로운 열 관리 시나리오 중 하나입니다. 이러한 분야의 엔지니어는 극한의 압력, 온도 및 까다로운 매체를 견딜 수 있는 장비를 선택해야 합니다. 포괄적인판형 열교환기 카탈로그이러한 환경에 맞는 견고한 솔루션을 식별하는 데는 필수적입니다.

고압 및 고온용 용접 PHE

용접식 판형 열교환기는 까다로운 공정 환경에서도 내구성을 유지하도록 설계되었습니다. 개스킷이 없는 완전 용접 구조는 기존 설계의 주요 약점을 제거하여 1,015psi 이상의 압력과 최대 650°C(1,202°F)의 온도에서도 안정적으로 작동합니다. 따라서 성능 저하가 없어야 하는 분야에 필수적인 제품입니다.

주요 응용 분야는 다음과 같습니다.

·석유 및 가스: 원유 예열 및 가스 정제에 사용되며 고압 탄화수소 흐름을 처리합니다.

·화학 처리: 공격적인 유체를 관리하고 반응 온도를 제어하는 ​​데 이상적입니다.

·발전: 유체 손실 방지가 중요한 폐쇄 루프 냉각 시스템에 사용됩니다.

일반적인 고장 위험 완화견고한 용접 설계는 고응력 환경에서 흔히 발생하는 주요 고장 모드를 직접적으로 해결합니다. 이 장치는 개스킷을 제거함으로써 씰 파손으로 인한 누출 위험을 크게 줄입니다. 견고한 구조는 진동 및 부식에 대한 뛰어난 내성을 제공하여 장기적인 작동 무결성을 보장합니다.

점성 또는 입자성 유체에 대한 광범위 모델

부유 고형물, 섬유 또는 고점도 유체를 처리할 경우 막힘 위험이 상당히 높습니다. 광폭 판형 열교환기는 특수 설계를 통해 이 문제를 해결합니다. 이 모델은 최대 10mm에 달하는 매우 넓은 채널을 갖추고 있어 슬러리, 슬러지, 섬유가 포함된 공정 흐름과 같은 매체의 원활한 흐름을 보장합니다.

이 설계는 파울링과 막힘을 효과적으로 방지하여 작동 주기를 늘리고 유지 보수 비용을 절감합니다. 엔지니어들은 펄프 및 제지 산업의 흑액 처리 또는 화학 공장의 특수 매체 처리에 이 장치를 자주 사용합니다. 그 결과, 기존 설계에서 발생하는 가동 중단 없이 안정적이고 효율적인 열 전달이 가능합니다.

전문화되고 신흥 기술을 위한 소싱 솔루션

산업이 발전함에 따라 고도로 전문화된 열 관리 솔루션에 대한 수요가 증가하고 있습니다. 포괄적인판형 열교환기카탈로그는 엔지니어가 표준 구성을 넘어 특정 프로세스 요구 사항을 해결하고 독특하고 첨단 기술을 적용한 혁신적인 설계를 찾는 데 도움이 되는 가이드입니다.

탱크 및 용기 가열용 베개 플레이트

베개형 플레이트 열교환기대형 탱크 및 용기의 냉난방을 위한 다재다능한 솔루션을 제공합니다. 이 부품들은 두 개의 금속판을 용접하여 만든 독특한 팽창형 "필로우" 구조를 특징으로 합니다. 이러한 설계는 효율적인 열 전달을 위한 넓은 표면적과 압력 처리에 필요한 뛰어난 구조적 무결성을 제공합니다. 엔지니어들은 식품 생산, 화학 처리 및 기타 대용량의 안정적인 온도 제어가 필요한 산업 분야의 탱크에 통합형 냉난방 재킷으로 이 제품을 사용하는 경우가 많습니다.

성능 계산: 필로우 플레이트의 효과는 유체 특성, 재료 전도도(λ), 그리고 파울링 발생 가능성(Rf)을 고려한 전체 열전달 계수(k)에 따라 달라집니다. 특수 소프트웨어는 엔지니어가 이러한 변수들을 모델링하여 탱크 적용 분야에서 최적의 성능을 보장할 수 있도록 지원합니다.

첨단 기술 용도를 위한 인쇄 회로 열교환기(PCHE)

인쇄 회로 열교환기(PCHE)는 최첨단 열 관리 기술을 대표합니다. 제조업체는 금속판에 정교한 미세 채널을 화학적으로 에칭하여 제작한 후, 이를 적층하고 확산 접합하여 견고한 블록을 형성합니다. 이 공정을 통해 뛰어난 열 효율을 갖춘 매우 작고 가벼우며 견고한 열교환기가 탄생합니다.

PCHE는 극한의 압력과 온도를 견딜 수 있어 첨단 및 신흥 산업에 필수적입니다. 높은 전력 밀도와 복원력은 다음과 같은 분야에 필수적입니다.

·녹색수소 생산 및 액화

·항공우주 열 관리 시스템

·LNG 시설을 포함한 극저온 응용 분야

·첨단 제조 공정

PCHE는 내식성 합금(CRA) 및 니켈 기반 초합금과 같은 소재를 사용하여 심해 장비부터 우주 탐사 하드웨어에 이르기까지 가장 까다로운 환경에서도 안정적인 성능을 제공합니다.

애플리케이션 전반에 걸친 에너지 효율성 최적화

에너지 효율성을 극대화하는 것은 모든 산업의 주요 목표입니다.판형 열교환기이러한 노력의 핵심은 폐열 회수를 위한 첨단 솔루션과 맞춤형 성능을 제공하는 것입니다. 연방 세액 공제 및 공공 서비스 요금 할인을 포함한 정부 인센티브는 이러한 고효율 시스템 도입을 더욱 촉진합니다.

폐열 회수용 플레이트 공기 예열기

플레이트형 공기 예열기는 배기가스에서 귀중한 열을 회수하도록 특별히 설계되었습니다. 산업 공정에서 연도 가스 온도는 1100°C를 초과할 수 있으며, 이는 상당한 에너지 낭비의 원인이 됩니다. 이 장치는 이러한 열에너지를 포집하여 유입되는 연소 공기를 예열하는 데 사용합니다. 이 공정은 연소 효율을 거의 99%까지 높이고 연료 소비를 줄일 수 있습니다. 최적화된 플레이트 구조는 열 전달을 향상시키면서 공기 흐름 저항을 최소화합니다. 결과적으로 플레이트형 공기 예열기는 다른 기술에 비해 상당한 이점을 제공합니다.



고유한 프로세스 요구 사항에 대한 맞춤 솔루션

표준 모델이 모든 용도에 적합한 것은 아닙니다. 포괄적인 판형 열교환기 카탈로그에는 맞춤형 솔루션 옵션이 포함되어 있는 경우가 많습니다. 식품 가공, 제약, 화학 제조와 같은 산업은 특수 설계를 요구하는 고유한 요구 사항을 가지고 있습니다. 예를 들어, 식품 생산업체는 크리미한 땅콩버터의 질감을 제대로 구현하기 위해 특정 판형 구성이 필요할 수 있습니다.

정밀한 설계⚙️ 엔지니어는 전산 유체 역학(CFD)과 같은 고급 도구를 사용하여 이러한 맞춤형 장치를 설계하고 검증합니다. CFD 시뮬레이션은 다음과 같은 데 도움이 됩니다.

·열전달을 극대화하기 위해 흐름 경로를 최적화합니다.

·장치 전체의 압력 강하를 예측합니다.

·부식 및 오염에 강한 재료를 선택하세요.

이러한 디지털 모델링은 최종 제품이 특정 프로세스에 대해 최적의 성능을 제공하도록 보장합니다.

판형 열교환기 카탈로그는 단순한 제품 목록이 아니라 복잡한 열 관련 문제를 해결하는 데 필수적인 자료입니다. 엔지니어는 이 핵심 자료를 활용하여 일반적인 선정 오류를 방지하고 장기적인 신뢰성을 위한 최적의 재료를 선택합니다. 이러한 문서들을 활용하는 방법을 이해함으로써 모든 산업 분야에 가장 효과적인 열전달 솔루션을 자신 있게 선택하고 구현할 수 있습니다.

자주 묻는 질문

엔지니어는 개스킷 PHE와 용접 PHE 중 어떻게 선택합니까?

개스킷 모델은 위생적인 ​​사용을 위한 간편한 유지관리를 제공합니다. 용접형 유닛은 중공업의 극한 압력 및 고온 환경에서도 높은 내구성을 제공합니다.

재료 선택에서 가장 중요한 요소는 무엇입니까?

엔지니어는 유체 호환성을 최우선으로 생각합니다. 재료는 공정 매체의 부식을 견뎌야 합니다. 이를 통해 장기적인 신뢰성을 확보하고 시스템 누출을 방지할 수 있습니다.

카탈로그는 맞춤형 디자인에 어떻게 도움이 되나요?

카탈로그는 표준 부품의 성능 데이터를 제공합니다. 엔지니어는 이 데이터를 기반으로 고유한 공정 요구 사항에 맞는 맞춤형 솔루션을 개발합니다.
