열교환기 플레이트는 숨겨진 산업 영웅일까요?

열교환기 플레이트를 영웅으로 만드는 것은 무엇인가?

모든 영웅은 핵심 임무와 고유한 초능력을 가지고 있습니다.열교환기 판다르지 않습니다. 그 효과는 근본적인 목적과 뛰어난 물리적 디자인의 결합에서 비롯됩니다. 이 단순한 부품이 놀라운 효율성으로 작업을 수행하여 진정한 산업 챔피언으로 자리매김했습니다. 🦸.

미션: 정밀 열전달

열교환판의 주요 기능은 열에너지를 관리하는 것입니다. 뜨거운 유체에서 차가운 유체로 열을 전달하는 역할을 합니다. 두 유체는 얇은 금속판의 반대쪽에서 흐릅니다. 서로 섞이지 않습니다. 이 판은 전도성이 매우 높은 장벽 역할을 하여 열이 원활하게 통과할 수 있도록 합니다.

이 공정은 극도의 정밀성을 요구합니다. 많은 산업 분야에서 단 몇 도의 편차만으로도 제품이 손상되거나 안전 위험이 발생할 수 있습니다. 이 플레이트는 제어되고 예측 가능한 열 전달을 보장합니다.

정밀도가 중요한 이유정밀한 온도 제어는 단순히 효율성만을 의미하는 것이 아니라 신뢰성과 안전성을 의미합니다. 식품의 정확한 저온 살균, 안정적인 화학 반응, 그리고 건물의 쾌적한 온도 유지를 보장합니다.

초능력: 표면적 극대화

이 플레이트의 진정한 힘은 믿을 수 없을 만큼 단순한 디자인에 있습니다. 단순히 평평한 금속판이 아닙니다. 각 플레이트는 종종 셰브론이나 헤링본 디자인을 닮은 물결무늬로 압착되어 있습니다. 이 기발한 기술은 두 가지 중요한 목표를 달성합니다.

첫째, 매우 좁은 공간 내에서 열 전달에 필요한 표면적을 획기적으로 증가시킵니다. 표면적이 넓어지면 열 교환이 더 빠르고 완벽하게 이루어집니다.

둘째, 이 패턴은 유체가 판을 가로질러 흐를 때 난류를 생성합니다. 이 난류는 유체를 혼합하여 판 표면에 정체층이 형성되는 것을 방지합니다. 이를 통해 더 많은 유체가 판과 접촉하게 되어 전달 효율이 더욱 향상됩니다.

간단한 비교는 다음과 같습니다.

극대화된 표면적과 유도된 난류의 조합으로 인해 플레이트 열교환기는 작은 설치 공간을 유지하면서도 뛰어난 성능을 달성할 수 있습니다.

영웅의 해부학: 판의 종류

모든 영웅이 같은 의상을 입는 것은 아닙니다. 판형 열교환기는 다양한 디자인으로 출시되며, 각각 특정 작동 요구 사항에 맞춰 제작됩니다. 세 가지 주요 유형은 개스킷, 브레이징, 용접으로, 각각 유연성, 내구성, 성능의 고유한 조합을 제공합니다.

개스킷 플레이트 열교환기

이 설계는 가장 적응성이 뛰어납니다. 개스킷이 장착된 유닛은 프레임 안에 여러 개의 개별 플레이트가 함께 고정된 구조입니다. 고무 개스킷은 각 열교환기 플레이트를 밀봉하고 유체 흐름을 제어합니다. 이러한 구조는 두 가지 주요 장점을 제공합니다.

·유연성:기술자는 플레이트를 쉽게 추가하거나 제거하여 장치의 용량을 변경할 수 있습니다.

·서비스성:이 장치는 청소와 점검이 쉽도록 열 수 있어 유지관리가 간편합니다.

이 디자인은 잦은 청소가 필요한 식품 및 음료 산업에 이상적입니다.

브레이징 플레이트 열교환기

브레이징 판형 열교환기(BPHE)는 컴팩트하고 효율적인 솔루션을 제공합니다. BPHE는 스테인리스 강판을 구리 또는 니켈 브레이징 소재를 사용하여 고온 용광로에서 접합하는 방식입니다. 이 공정을 통해 개스킷이나 무거운 프레임 없이도 영구적으로 밀봉되고 견고한 장치를 만들 수 있습니다. 높은 열효율과 누수 방지 설계로 냉장, 에어컨, 주택 난방 시스템에 널리 사용됩니다.

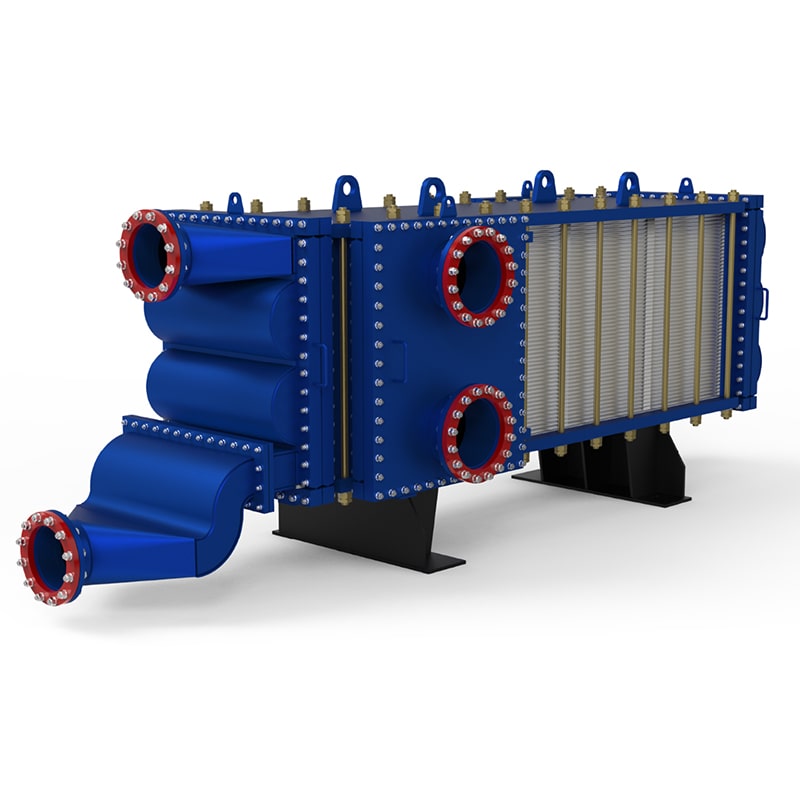

용접판 열교환기

용접 유닛은 극한 환경에서도 최고의 내구성을 제공합니다. 이 열교환기의 플레이트는 용접되어 매우 견고하고 안전한 조립을 구현합니다. 이러한 설계 덕분에 강한 화학 물질이나 매우 높은 온도에서 취약해질 수 있는 개스킷이 필요 없습니다.

힘든 작업을 위해 제작됨용접식 판형 열교환기는 까다로운 응용 분야에 탁월한 성능을 발휘합니다. 화학 공정, 석유 및 가스, 발전 산업 등에서 발생하는 높은 압력과 온도를 처리합니다.

이 영웅이 활동하는 곳: 주요 산업



이 영웅은 광활한 핵심 분야에서 임무를 수행합니다. 정밀한 온도 제어 능력은 이 영웅을 필수 불가결한 존재로 만듭니다. 산업계는 안전, 효율성, 그리고 품질을 위해 이 기술에 의존하며, 그 광범위한 영향력을 입증하고 있습니다.

식품 및 음료: 안전과 품질 보장

식품 및 음료 산업은 대중의 안전을 위해 정확한 온도 조절에 의존합니다.판형 열교환기저온 살균 및 멸균과 같은 공정에 필수적입니다. 우유, 주스, 맥주와 같은 제품을 빠르게 가열 및 냉각합니다. 이러한 빠른 열처리는 제품의 맛이나 영양가를 손상시키지 않으면서 유해 박테리아를 제거합니다. 주요 용도는 다음과 같습니다.

·우유 저온살균

·주스 살균

·양조장 워트 냉각

·요구르트 생산

HVAC 및 냉장: 편안함을 제공합니다

현대 건물은 이 기술 덕분에 쾌적한 실내 환경을 구현합니다. HVAC 시스템에서 플레이트 유닛은 물 회로 간에 열을 효율적으로 전달하여 겨울에는 난방을, 여름에는 냉방을 제공합니다. 냉동 시스템은 플레이트 유닛을 증발기와 응축기로도 사용합니다. 컴팩트한 크기와 높은 효율은 에너지 소비를 줄여 지속 가능한 쾌적함을 제공합니다.

화학 처리: 중요 반응 활성화

화학 산업은 휘발성 물질과 강력한 반응을 다룹니다. 온도 제어는 안전과 공정 안정성에 중요한 요소입니다. 판형 열교환기는 화학 반응 중 발생하는 고열을 관리합니다. 안정적인 조건을 유지하여 위험한 온도 급등을 방지합니다.

이 장치는 화학 공장의 공정을 안전하고 효율적으로 운영할 수 있도록 지원합니다. 견고한 설계로 부식성 유체와 고압을 견딜 수 있어 까다로운 분야에서 신뢰할 수 있는 부품으로 자리매김했습니다.

발전: 발전소 출력 증대

발전소는 효율적인 운영을 위해 막대한 양의 열을 관리해야 합니다. 판형 열교환기는 터빈 오일 및 발전기 시스템과 같은 중요 장비를 냉각합니다. 또한 폐열 회수에도 중요한 역할을 합니다. 이렇게 잉여 열에너지를 포집하면 발전소의 전체 출력이 향상되고 환경 영향이 줄어듭니다.

영웅의 도구 키트: 플레이트가 더 나은 성능을 보이는 이유

모든 영웅은 자신에게 우위를 제공하는 도구 키트를 가지고 있습니다.판형 열교환기의 툴킷은 쉘 앤 튜브 열교환기와 같은 구형의 부피가 큰 기술보다 우수한 장점을 가지고 있습니다. 이러한 장점 덕분에 업계에서 가장 중요한 열 관리 작업에 플레이트를 선택하는 경우가 점점 더 많아지고 있습니다. 효율성, 크기, 그리고 서비스 편의성의 조합은 최고의 가치를 제공합니다.

뛰어난 열 효율

판형 열교환기는 탁월한 열 성능을 발휘합니다. 주름진 판은 작은 부피에 넓은 표면적을 형성합니다. 이러한 설계는 또한 난류를 촉진합니다. 난류는 유체가 지속적으로 혼합되도록 하여 더 많은 유체가 판 표면에 접촉하여 빠른 열 전달을 가능하게 합니다.

이러한 높은 효율은 가시적인 결과를 제공합니다. 플레이트 유닛은 두 유체 사이의 매우 작은 온도 차이로 열을 전달할 수 있습니다. 근접 온도 접근법으로 알려진 이러한 기능은 정밀 제어가 필요한 공정에 매우 중요합니다.

효율성의 이점📈 뛰어난 효율성은 유체를 가열하거나 냉각하는 데 필요한 에너지가 적다는 것을 의미합니다. 이는 운영 비용을 직접적으로 절감하고 시설의 탄소 발자국을 줄입니다. 또한, 공정을 더 빠르고 효과적으로 운영하여 낭비를 최소화하고 생산량을 극대화할 수 있습니다.

컴팩트하고 적응 가능한 디자인

모든 산업 시설에서 공간은 매우 중요합니다. 판형 열교환기는 작은 설치 면적으로 상당한 이점을 제공합니다. 판형 열교환기는 쉘 앤 튜브 열교환기와 동일한 열용량을 제공하지만, 크기는 훨씬 크고 무게도 더 무겁습니다. 이러한 크기 차이 덕분에 귀중한 바닥 공간을 확보하고 설치가 간편해집니다.

설계는 또한 매우 유연합니다. 개스킷 모델을 사용하면 엔지니어가 플레이트를 추가하거나 제거하여 장치의 용량을 조절할 수 있습니다. 이러한 유연성은 생산 요구가 변화하는 시설에 매우 중요합니다. 새로운 공정 요건을 충족하도록 장치를 완전히 교체하지 않고도 단일 장치를 수정할 수 있습니다.

유지 관리 용이성 및 가동 중지 시간 단축

모든 산업 운영에서 가동 중단은 큰 비용입니다. 개스킷이 장착된 열교환기 플레이트 유닛은 간편한 유지 관리를 통해 이러한 비용을 최소화합니다. 기술자는 프레임 볼트를 풀어 유닛을 빠르게 열 수 있습니다. 이를 통해 각 플레이트에 즉시 접근하여 검사, 청소 또는 개스킷 교체가 가능합니다.

이 프로세스는 여러 가지 주요 이점을 제공합니다.

·빠른 서비스:쉘 앤 튜브 장치에 필요한 시간의 일부만으로 세척 및 서비스가 완료됩니다.

·특수 도구 없음:대부분의 유지관리 작업은 표준 도구로 수행할 수 있으므로 전문 계약자에 대한 의존도가 줄어듭니다.

·철저한 세척:시각적 검사를 통해 모든 표면이 완벽하게 깨끗한지 확인하고, 이를 통해 장치의 성능을 최적의 상태로 복원합니다.

이러한 서비스 편의성은 가동 중단 시간 단축과 인건비 절감으로 직결됩니다. 공장은 더 빨리 정상 가동 상태로 복귀하여 생산성과 수익성을 극대화할 수 있습니다.

열교환기 플레이트가 숨겨진 산업 영웅임을 입증하는 증거가 있습니다. 이 부품은 효율성을 극대화하고, 안전을 보장하며, 주요 산업의 비용을 절감합니다. 작동 소음이 적지만, 우리가 사용하는 제품과 매일 소비하는 에너지에 전 세계적으로 그 영향을 미치고 있습니다.

자주 묻는 질문

열교환판은 어떻게 작동하나요?

두 유체를 섞지 않고 열을 전달합니다. 유체는 얇은 금속판의 반대쪽에서 흐릅니다. 이러한 설계 덕분에 열에너지가 효율적으로 전달됩니다.

플레이트형과 쉘앤튜브형 교환기의 주요 차이점은 무엇입니까?

판형 열교환기는 소형 장치에서 넓은 표면적을 확보하기 위해 주름진 판을 사용합니다. 쉘 앤 튜브 열교환기는 대형 용기 내부에 튜브를 사용하기 때문에 훨씬 더 크고 무겁습니다.

개스킷 플레이트는 왜 유지관리가 쉬운가요?

기술자는 장치를 쉽게 열어 각 플레이트에 접근할 수 있습니다. 이러한 설계로 신속한 점검 및 청소가 가능하며, 운영 중단 시간을 최소화하고 서비스 절차를 간소화하는 데 도움이 됩니다.
