플레이트 열교환기가 차단되었는지 확인하는 방법은 무엇입니까?

플레이트 열교환기 Plate Heat ExchangerPHEs (PHEs) 는 HVAC 및 화학 가공에서 식품 및 음료 생산에 이르기까지 수많은 산업에서 중요한 구성 요소입니다.그들의 컴팩트한 디자인과 높은 열 효율은 열을 효율적으로 전달하는 데 필수적입니다.그러나, 그들의 효율성에 기여하는 매우 좁은 채널은 또한 내부 막힘에 민감하게 만들며, 종종 더럽힘 또는 스케일링이라고합니다.

차단된 PHE 는 성능이 크게 저하되고 에너지 소비가 증가하며 비용이 많이 드는 가동 중지 시간 또는 장비 고장을 초래할 수 있습니다.조기 탐지는 시스템 무결성을 유지하고 운영 비용을 최적화하는 데 중요합니다.그러나 어떻게 당신의 용접 또는 확실하게 말할 수 있습니까?가스킷판 열교환기 차단되나요?

차단된 플레이트 열교환기 문제 해결

차단의 일반적인 원인은 다음을 포함합니다 :

● ● 응력 플레이트 또는 가스켓:

응력 또는 손상된 가스켓은 가스켓이있는 플레이트 교환기가 차단되는 가장 일반적인 원인 중 하나입니다.열교환기의 판을 밀봉하는 가스켓이 깨지거나 마모되면 유체가 혼합되어 막힘을 일으킬 수 있습니다.새 가스켓을 설치하면 이 문제가 해결됩니다.

● Scaling:

단단한 물 또는 미네랄 함량이 높은 유체에서 용해된 소금과 미네랄의 강수, 단단한 퇴적물을 형성합니다.

● 부식 부산물:

시스템 내의 금속 구성 요소를 부식시키는 산화물 및 슬러지 방출.

● Biofouling :

미생물 필름 및 유기체의 성장, 특히 유기 물질 또는 정체 된 흐름이있는 시스템에서.

● 화학적 반응의 오염:

유체 내부 또는 플레이트 표면에서 발생하는 화학 반응에 의해 형성되는 퇴적물.

● 미립자 축적:

좁은 플레이트 간격에 갇혀 있는 프로세스 유체의 퇴적물, 녹, 또는 잔해와 같은 정지된 고체.

블록판 열교환기의 주요지표

증상을 인식하는 것은 막힘을 식별하는 첫 단계입니다.이러한 주요 지표를 모니터링합니다.

1.압력강하 증가 (Pressure Drop Increased):

이것은 종종 가장 일찍 그리고 가장 정확한 신호입니다.오염이 유동 영역을 제한함에 따라 마찰 저항이 증가하여 더 많은 펌핑 전력이 필요하며 입구와 출구 연결 사이의 압력 차이가 높아집니다.업스트림 및 다운스트림 압력 게이지 모니터링

2.열 성능 감소:

If the열교환기 뜨거운 흐름과 차가운 흐름 사이에 원하는 온도 변화를 달성하지 못하거나, 출구 온도가 예상 값에서 벗어난 경우, 오염의 절연 효과로 인해 열 전달이 손상되었음을 나타냅니다.

3.감소된 흐름 속도:

통로가 막히면 유체의 흐름을 물리적으로 방해하여 펌프 작동이 일관된 경우에도 시스템의 설계 사양에 비해 실제 유량이 감소합니다.

4.특이한 소음 :

고르거리는 소리, 윙윙거리는 소리, 또는 두드리는 소리가 때때로 축소된 영역의 부분적 막힘이나 캐비티션으로 인해 발생하는 난류류류 패턴을 나타낼 수 있습니다.

5.외부 누출 :

봉쇄의 주요 지표로 덜 흔하지만 (가스킷 또는 플레이트 문제와 더 자주 관련이 있음), 다른 봉쇄 증상과 동시되는 갑작스런 누출은 내부 압력 증가로 인한 잠재적 인 관련 문제로 조사되어야합니다.

어떻게 단계별로 차단 된 PHE 를 진단합니까?

장애를 정확하게 탐지하고 안전하게 해결하려면 다음 단계를 수행하십시오.

1.과거 운영 데이터 수집: 현재 성능 측정 단위를 기준 요소 값 및 역사적 추세와 비교합니다.

2.센서 보정 확인: 모든 압력 게이지, 온도 센서 및 유량계가 적절하게 보정되고 작동하는지 확인합니다.

3.압력 및 온도 모니터링 : 입구 / 출구 압력 및 온도를 지속적으로 기록하여 변칙을 찾습니다.

4.냉각 및 냉각: 물리적 검사 전에 시스템을 안전하게 종료하고 압력을 완화하고 장치를 냉각하십시오.

5.검사를 위해 분해 (해당되는 경우): 가스켓이 있는 경우, 가스켓을 열고 판이 오염되거나 손상되었는지 시각적으로 검사합니다.

6.비파괴 테스트 (Non - Destructive Testing): 내부 분해가 가능하거나 실용적이지 않은 경우 온도 촬영 또는 초음파 테스트와 같은 기술을 사용합니다.

7.문서 검색 결과: 오염의 유형과 심각도, 영향을 받은 영역 및 기타 관찰에 대한 상세한 기록을 유지하여 향후 유지 보수 및 예방 전략을 알릴 수 있습니다.

플레이트 열교환기 차단 방지

막힘을 예방하는 것은 그 결과를 처리하는 것보다 훨씬 비용 효율적입니다.이러한 사전 예방적 조치를 구현하십시오.

● 사전 여과 시스템 설치 :

미세먼지가 플레이트 팩에 들어가기 전에 열교환기의 상류 필터 또는 체류기를 사용하여 제거합니다.

● CIP (Cleaning - in - Place) 구현:

분해하지 않고 정기적으로 세척 화학 물질을 유닛에 순환하여 퇴적물을 제거합니다.

● 처리된 유체 사용 :

E.물 연화 또는 화학적 조건은 특히 단단한 물에서 스케일링 위험을 줄이기 위해 사용됩니다.

● 적절한 유체 속도 유지:

난류를 생성하기 위해 채널 내에서 충분한 유동 속도를 보장하여 퇴적물을 억제합니다.

● 일상적인 시각 검사:

정기적 인 검사 (특히 계획된 유지 보수 중) 를 예약하여 얼룩의 조기 징후를 잡으십시오.

● 일관성 있는 KPI 모니터링:

온도, 압력 및 유량에 대한 자동 로깅을 사용하여 편차에 대한 실시간 모니터링 및 경고를 가능하게 합니다.

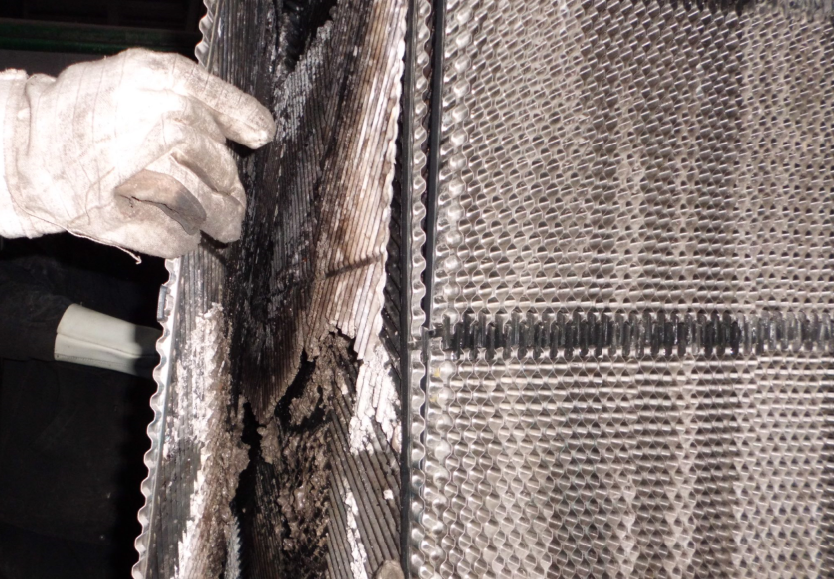

막힌 판 열교환기를 어떻게 처리합니까?

blocked 을 정리하다판 열교환기 (plate heat exchanger)

시간이 지남에 따라 축적되는 파편, 비늘 및 축적물을 제거하려면 정기적으로 청소하는 것이 필수적입니다.두 가지 일반적인 청소 방법이 있습니다:

화학적 청소 : 이 방법은 교환기를 분해하지 않고 순환하는 화학 세척제를 사용합니다. 가벼운에서 중간 정도의 오염에 적합하며 일관된 성능을 유지하는데 도움이됩니다.

수동 청소 :더 심한 막힘의 경우 교환기를 분해해야 할 수 있습니다.플래트는 부드러운 브러시 또는 압력 세척을 사용하여 개별적으로 제거하고 청소합니다 (오류 유형에 따라 다릅니다).

일상적인 청소는 열전달 효율을 회복시킬 뿐만 아니라 장비의 수명을 연장합니다.

청소 방법에 대한 더 자세한 내용은, 확인하시기 바랍니다 →Plate Heat Exchanger 를 위한 단계별 청소 과정

결함이 있는 가스켓 교체

개스킷은 판을 밀봉하고 유체를 분리시키는 데 중요한 역할을합니다.시간이 지남에 따라 그들은 마모되거나, 균열되거나, 탄성을 잃을 수 있습니다.이런 일이 발생하면 유체가 누출되거나 혼합되어 잠재적으로 막히거나 심지어 판에 손상을 초래할 수 있습니다.

누출이나 성능 저하가 발견되면 gasket 을 면밀히 검사하십시오.결함이 있는 gasket 을 새 gasket 으로 교체하면 문제를 해결하고 교환기를 올바른 작동 상태로 복원하는 간단한 방법입니다.

올바른 Plate Heat Exchanger 선택하기

다양한 디자인의열교환기의 유형 그 자체로 오염에 대한 감수성과 막힘을 해결하는 용이성에 영향을 미칠 수 있습니다.유닛을 선택할 때 유체 특성 및 오염 가능성을 고려하십시오.

● Gasketed Plate Heat Exchanger:

시각적 검사 및 기계적 청소를 위해 쉽게 열 수 있으므로 정기적 인 유지 보수 액세스가 필요한 응용 분야에 적합합니다.

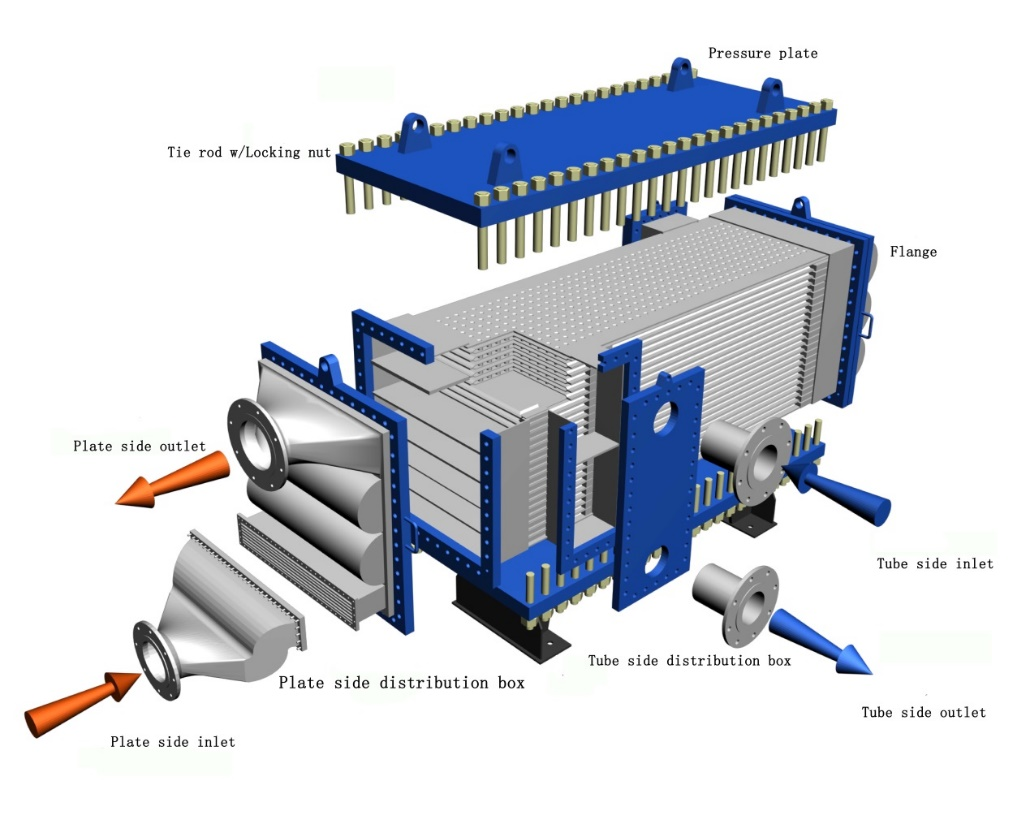

● 용접판 열교환기 (HT - 블록 및 TP 포함):

고압 / 온도에도 견고하고 누출이 없지만 물리적 청소에는 접근이 적습니다.성능 모니터링 및 포트를 통해 화학 청소 / 제트하는 데 더 의존하십시오.

인쇄 회로 열교환기 (PCHE):

극한의 조건에서 매우 컴팩트하고 효율적이지만 물리적으로 청소하기 어려운 매우 미세한 통로가 있습니다.세심한 유체 품질 관리를 통한 예방은 최우선이며, 검출은 거의 전적으로 성능 모니터링에 의존합니다.

● Wide - Gap 용접판 열교환기:

넓은 간격의 자유 흐름 채널을 사용하여 높은 정지 고체 또는 점도를 가진 오염 유체를 처리하여 미립자 오염 위험을 줄이고 자체 청소 및 CIP 효율성을 향상시킵니다.

요약하자마자

특정 애플리케이션에 적합한 열교환기 유형을 선택하면 장기적인 신뢰성과 최적의 성능에 더욱 기여할 수 있습니다.플레이트 열교환기의 효율적이고 중단되지 않는 작동을 보장하기 위해 모니터링 및 유지보수에 대한 전략적 접근법이 필수적입니다.
