표준 열교환기가 산업 성능을 향상시키는 방법

효율적인 열 관리로 산업 성능 향상표준 교환 열교환기에너지 최적화, 비용 절감, 그리고 신뢰성 향상에 필수적입니다. EU와 영국의 산업 폐열 발생량은 연간 221.32TWh로 추산되므로, 표준 교환형 열교환기를 적절히 도입하면 공정 안정성을 직접적으로 개선하고 수익성을 강화할 수 있습니다.

표준 열교환기란 무엇이고 어떻게 작동하나요?

표준열교환기한 유체에서 다른 유체로 열 에너지를 전달하면서 유체가 섞이지 않도록 설계된 장치입니다. 이 장치는 공정 온도를 효율적으로 관리하기 위해 기본적인 열역학 원리에 기반하여 작동합니다.

효율적인 열전달의 핵심 원리

열 전달은 열역학 법칙에 의해 결정됩니다. 제1법칙은 에너지가 항상 보존된다고 명시하고, 제2법칙은 열이 더 뜨거운 물질에서 더 차가운 물질로 자연스럽게 흐른다고 명시합니다. 열교환기는 이러한 자연스러운 흐름을 촉진합니다. 이 과정은 세 가지 주요 메커니즘을 통해 발생합니다.

·전도:열은 직접적인 신체 접촉을 통해 이동합니다.

·전달:열은 유체(액체 또는 기체)의 이동을 통해 전달됩니다.

·방사:열은 전자기파를 통해 전달됩니다.

열교환기 내부에는 금속판이나 튜브 벽과 같은 전도성 장벽이 두 유체를 분리합니다. 이 시스템은 표면적을 극대화하여 전달 속도를 높이고, 한 유체는 가열되는 동안 다른 유체는 냉각되는 과정을 제어되고 연속적인 사이클로 구현합니다.

산업 공정의 가열 및 냉각에서의 역할

산업 현장에서 표준 교환형 열교환기는 가열 및 냉각이라는 중요한 기능을 수행합니다. 정밀한 온도 제어는 공정 효율, 제품 품질 및 운영 안전을 위해 필수적입니다. 가열 분야의 경우, 이 장치는 증기나 열매체와 같은 고온 매체를 사용하여 공정 유체의 온도를 높입니다. 일반적인 예는 다음과 같습니다.

·재킷 용기, 탱크 및 반응기용 가열 유체

·건조기, 압출기, 오븐 등 장비에 동력을 공급합니다.

· 후속 공정 단계를 위한 액체 및 가스 예열

반대로, 열교환기는 과도한 열도 제거합니다. 물이나 공기와 같은 냉각수를 사용하여 고온의 공정 유체의 온도를 낮춰 장비 과열을 방지하고 안정적인 작동 조건을 보장합니다. 이러한 두 가지 기능 덕분에 열교환기는 수많은 산업 분야에서 열 관리에 필수적인 도구입니다.

산업계 표준 열교환기의 주요 유형



산업계에서는 다양한 열 관리 요구를 충족하기 위해 여러 유형의 표준 열교환기를 사용합니다. 각 설계는 고하중 가공부터 정밀 냉각까지 특정 용도에 맞는 고유한 장점을 제공합니다. 이러한 주요 유형을 이해하면 최적의 성능을 위한 적절한 장비를 선택하는 데 도움이 됩니다.

쉘 앤 튜브 열교환기

쉘 앤 튜브 열교환기는 석유 및 가스 산업과 같은 중공업에서 필수적인 역할을 합니다. 탄소강이나 스테인리스강과 같은 소재를 사용한 견고한 구조는 고압 및 고온 서비스에 이상적입니다. 이 설계는 엄격한 TEMA 신뢰성 기준을 준수합니다. 일반적인 적용 분야는 다음과 같습니다.

·정제 공정 전에 원유를 예열합니다.

·가스를 냉각하고 응축하여 다시 액체 상태로 만듭니다.

·석유화학 공장과 정유소에서 중요한 기능을 수행합니다.

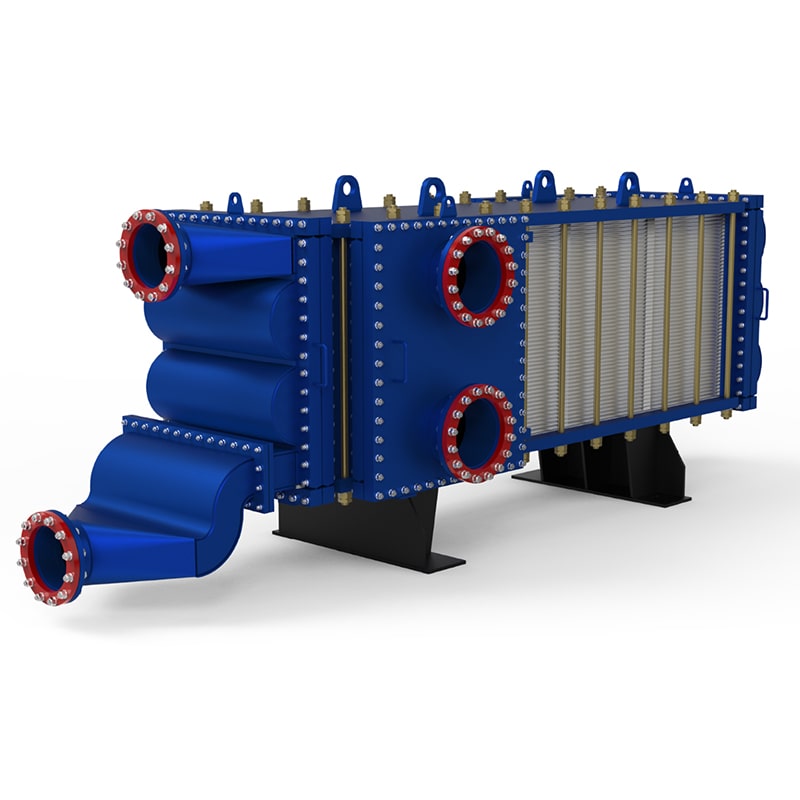

플레이트-프레임 열교환기

에이판-프레임형 열교환기작은 크기에도 높은 열 효율을 제공합니다. 이 설계는 일련의 주름진 판을 사용하여 난류를 생성하여 열 전달을 극대화합니다. 모듈식 구조로 세척과 확장이 용이하여 우유 가공 및 제빵 냉각과 같은 식음료 산업에서 선호되는 제품입니다. 이 표준 교환형 열교환기는 크기가 작아 귀중한 설비 공간을 절약하는 동시에 탁월한 성능을 제공합니다.

공랭식 열교환기

공랭식 열교환기는 물 대신 주변 공기를 사용하여 안정적인 냉각 솔루션을 제공합니다. 따라서 물이 부족한 지역이나 환경에 민감한 운영에 필수적입니다. 발전, 석유화학, 석유 및 가스와 같이 까다로운 분야에서 널리 사용되고 있습니다. 주요 이점으로는 상당한 물 절약, 운영 비용 절감, 그리고 물 관련 위험 제거를 통한 운영 안전성 향상 등이 있습니다.

표준 교환 열교환기가 성능을 향상시키는 방법

표준열교환기단순한 장비가 아니라 산업 성과를 직접적으로 향상시키는 전략적 자산입니다. 이를 구현하면 에너지 소비, 공정 안정성, 장비 수명이라는 세 가지 핵심 영역에서 개선이 이루어집니다. 열 관리를 최적화함으로써 시설은 상당한 운영 및 재정적 이점을 누릴 수 있습니다.

에너지 효율성 향상 및 비용 절감

열교환기의 가장 즉각적인 효과 중 하나는 에너지 소비를 대폭 절감할 수 있다는 것입니다. 산업 공정은 막대한 양의 폐열을 발생시킵니다. 열교환기는 이 귀중한 열에너지를 대기로 방출하는 대신 포집하여 재활용합니다. 이렇게 재활용된 에너지는 유입되는 유체를 예열하여 1차 난방 시스템에 필요한 연료나 전기를 절감할 수 있습니다. 이러한 직접적인 에너지 회수는 상당한 비용 절감으로 이어집니다.

고효율 모델은 뛰어난 수익을 제공할 수 있어 현명한 자본 투자로 여겨집니다. 상당한 비용 절감 잠재력을 가지고 있으며, 투자 회수 기간도 빠릅니다.

실제 개조 프로젝트는 이러한 절감 효과를 강력하게 보여줍니다. 한 시설에서는 촉매 산화기의 1차 및 2차 열교환기를 업그레이드하여 획기적인 결과를 얻었습니다.

• 개조 전:산화제를 예열하는 데 최대 6시간이 걸렸고, 이로 인해 공장은 시동 한 번당 약 266달러의 비용을 지출했습니다.

• 개조 후:예열 시간은 단 1시간으로 단축되었습니다.

• 비용 절감:회사는 창업당 약 230달러를 절약하여 최대연간 운영 비용 30,000달러 절감.

• 추가 혜택:업그레이드를 통해 공장 가동 중단 시간이 줄어들고 근로자 생산성이 증가했습니다.

공정 제어 및 제품 품질 개선

일관된 제품 품질을 달성하려면 정밀한 온도 제어가 필수적입니다. 많은 산업 공정, 특히 화학 반응은 매우 좁은 온도 범위에서만 최적으로 작동합니다. 열교환기는 이러한 정확한 온도 조건을 유지하는 메커니즘을 제공합니다.

열을 발생시키는 발열 반응의 경우, 교환기는 과도한 열에너지를 안전하게 제거하여 위험한 폭주 반응과 생성물 분해를 방지합니다. 열을 필요로 하는 흡열 반응의 경우, 제어된 속도로 에너지를 공급합니다. 이러한 안정성은 반응 수율을 극대화하고 원치 않는 부산물 생성을 최소화하는 데 매우 중요합니다.

화학 반응은 특정 온도 범위에서 가장 효율적으로 진행됩니다. 과도한 열은 제어되지 않는 반응이나 장비 손상을 초래할 수 있으며, 열이 부족하면 반응이 불완전해지고 수율이 저하될 수 있습니다. 이러한 이상적인 온도 균형을 유지하는 것은 제품 품질, 특히 열에 민감한 재료의 품질을 보장하는 데 매우 중요합니다.

이 원리는 화학 공장을 넘어 첨단 제조 분야에까지 확대 적용되며, 이러한 분야에서 열 관리가 최종 제품의 무결성과 성능에 직접적인 영향을 미칩니다.

·EV 배터리:최적화된 열 제어를 통해 열 인터페이스 재료(TIM)의 일관된 적용이 보장되어 배터리 성능이 향상되고 수명이 연장됩니다.

·전자제품:조립 중 일정한 온도를 유지하면 민감한 부품이 뒤틀리거나 손상되는 것을 방지하여 결함을 줄일 수 있습니다.

·일반 제조업:생산 과정에서 열 적응성이 향상되어 더욱 견고하고 안정적인 최종 제품이 탄생합니다.

운영 가동 시간 및 안정성 향상

장비 고장은 비용이 많이 드는 예상치 못한 가동 중단의 주요 원인입니다. 부적절한 온도 제어는 조기 기계 고장의 주요 원인입니다. 표준 교환형 열교환기는 중요한 안전 장치 역할을 하며, 열 응력의 손상으로부터 자체 및 연결된 기계를 보호합니다.

권장 온도 범위를 벗어나서 장비를 작동시키면 문제가 잇따라 발생합니다.

·과열:재료의 열적 열화, 절연 파괴, 윤활제 고장을 가속화시켜 마찰과 마모가 증가합니다.

·열충격:급격한 온도 변화로 인해 재료에 균열이 생기거나 취성 파괴가 발생할 수 있습니다.

·시스템 부담:온도가 조절되지 않으면 펌프, 압축기 및 기타 기계가 더 열심히 작동하게 되어 더 많은 에너지를 소비하고 더 빨리 고장납니다.

열교환기의 적절한 유지관리는 전체 시스템을 보호하는 데 필수적입니다. 정기적인 청소는 파울링과 부식을 방지합니다. 파울링과 부식은 효율을 저하시키고 연결된 기계에 부담을 주게 됩니다. 열교환기를 최고 성능으로 유지함으로써 작업자는 전체 공정 라인의 스트레스를 줄일 수 있습니다. 이러한 사전 예방적 접근 방식은 사소한 문제가 심각한 고장으로 확대되는 것을 방지하여 고장 발생률을 줄이고 모든 기계의 작동 수명을 연장하며 가동 시간을 극대화합니다.

열교환기 사용의 전략적 이점

일상 업무를 넘어,열교환기기업의 경쟁 우위를 강화하는 중요한 전략적 이점을 제공합니다. 정밀한 공정 제어를 제공하고, 폐기물 흐름에서 가치를 창출하며, 중요한 지속가능성 이니셔티브를 지원합니다. 이 기술을 통합하는 것은 효율성, 비용 절감, 그리고 기업의 사회적 책임 측면에서 긍정적인 결과를 가져오는 미래 지향적인 조치입니다.

정확한 온도 관리 달성

정확한 온도 유지는 산업 성공에 필수적입니다. 표준 교환형 열교환기는 스마트 설계와 첨단 제어 기술의 결합을 통해 이러한 정밀성을 제공합니다. 이러한 시스템은 공정이 최적의 온도 범위 내에서 작동하도록 보장하여 제품 품질과 일관성을 유지합니다. 이러한 제어를 가능하게 하는 주요 기술은 다음과 같습니다.

·온도 센서:이러한 장치는 실시간으로 상황을 모니터링하여 중요한 데이터를 제어자에게 제공합니다.

·자동 컨트롤러:이들은 센서 입력을 사용하여 유체 흐름 속도를 조절하고 온도를 지정된 범위 내로 유지합니다.

·가변 유량 시스템:이러한 시스템은 변화하는 부하 요구 사항에 맞춰 유체 흐름을 조정하여 에너지 사용을 최적화합니다.

·적절한 사이즈:적절한 크기의 열교환기는 효율적인 열전달을 위한 이상적인 온도 차이를 보장합니다.

폐열 포집 및 재활용

산업 공정은 종종 엄청난 양의 열에너지를 발생시키며, 이는 대기 중으로 그대로 방출됩니다. 열교환기는 이러한 귀중한 폐열을 포집하여 시설 내 다른 곳에 재활용합니다. 이러한 폐열 회수는 1차 에너지원의 필요성을 직접적으로 줄여 연료비를 대폭 절감하고 높은 투자 수익률을 달성합니다. 다양한 산업의 사례 연구는 빠른 투자 회수 기간을 보여주며, 종종 1년 이내에 회수됩니다.



환경 및 지속 가능성 목표 지원

폐열을 회수함으로써 시설의 에너지 소비를 크게 줄일 수 있습니다. 이러한 감소는 연료 소비량과 온실가스 배출 감소로 이어지며, 탄소 발자국 감소로 이어집니다. 열교환기는 또한 물 절약에도 기여합니다. 예를 들어, 공랭식 모델은 냉각 과정에서 물을 사용하지 않으므로 물이 부족한 지역에서 매우 중요한 장점입니다. 이 기술을 도입하면 기업은 환경 규정을 충족하고 이를 뛰어넘어 지속 가능한 업계 리더로서 브랜드 명성을 강화할 수 있습니다.

성능 극대화: 선택 및 유지 관리

표준에서 최적의 성능 달성열교환기신중한 선택과 꾸준한 유지 관리가 필요합니다. 이 두 가지 핵심 요소는 장기적인 효율성, 신뢰성, 그리고 투자 수익률을 보장합니다.

귀하의 요구 사항에 맞는 열교환기 선택

적절한 열교환기를 선택하는 것은 효율적인 열 관리의 기본입니다. 성공적인 선택은 공정 요구 사항에 대한 철저한 분석에 달려 있습니다. 주요 요소는 다음과 같습니다.

·온도 및 압력과 같은 운영 설계 매개변수

·유체 적합성 및 필요한 접근 온도

·사용 가능한 공간 할당 또는 장비 설치 공간

·체적 및 질량 유량

·전체 프로젝트 예산

다양한 유체 유형을 다룰 때 재료 선택은 특히 중요합니다. pH 수준 및 염화물 존재 여부와 같은 유체의 화학적 특성은 부식 속도에 직접적인 영향을 미칩니다. 수명을 보장하기 위해서는 적용 분야의 요구 사항에 맞춰 재료를 선택해야 합니다.

정기적인 유지관리의 중요성

지속적인 유지관리는 열교환기의 성능을 유지하고 수명을 연장합니다. 시간이 지남에 따라 내부 표면에는 파울링이라는 침전물이 생길 수 있습니다. 작업자는 명확한 경고 신호를 주의 깊게 살펴야 합니다.

파울링의 일반적인 징후로는 열전달 효율 감소, 장치 전체의 압력 강하 증가, 출구 온도 변동, 유량 감소 등이 있습니다.

사전 예방적 유지 관리 계획을 통해 이러한 문제가 악화되는 것을 방지할 수 있습니다. 체계적인 접근 방식을 통해 장비를 최상의 상태로 유지할 수 있습니다.

1. 정기적인 유지관리 일정을 정하세요.생산량이 적은 기간 동안 가동 중단을 계획하고 필요한 부품을 미리 주문하세요.

2. 오염 여부 검사:튜브와 쉘 측면 모두에 쌓인 이물질, 스케일링 또는 침전물의 징후가 있는지 정기적으로 점검하세요.

3. 열전달 유체 모니터링:유체 샘플을 주기적으로 테스트하여 상태를 평가하고 시스템 저하를 방지합니다.

4. 세척 후 절차를 따르세요.청소 후에는 화학 물질을 철저히 헹구고, 개스킷을 검사하고, 모든 작업을 기록하세요.

표준 열교환기는 탁월한 에너지 효율, 공정 제어 및 운영 신뢰성을 통해 산업 성과를 견인하는 핵심 자산입니다. 열에너지를 재활용함으로써 직접적인 비용 절감 효과를 제공하고, 320억 달러를 초과할 것으로 예상되는 세계 시장 성장에 기여합니다. 공정 개선을 위한 평가는 상당한 성능 향상을 달성하는 데 중요한 단계입니다.

자주 묻는 질문

표준 열교환기의 주요 이점은 무엇입니까?

폐열을 포집하고 재활용하여 에너지 소비와 운영 비용을 절감합니다. 이 공정은 전반적인 설비 효율성을 높이고 높은 투자 수익률을 제공합니다.

표준 모델이 특정 산업의 요구에 맞을 수 있을까?

네, 표준 모델은 높은 적응성을 제공합니다. 개스킷, 용접, 브레이징 등 다양한 유형의 제품이 제공되어 여러 산업 분야의 다양한 요구 사항을 정확하게 충족합니다.

열교환기는 얼마나 자주 검사해야 합니까?

운전자는 효율 저하나 압력 강하와 같은 오염 징후가 있는지 정기적으로 점검해야 합니다. 사전 예방적 유지보수 일정을 통해 최적의 성능을 보장하고 예상치 못한 가동 중단을 방지할 수 있습니다.
