열교환기 101 기능과 중요성

열교환기가 무엇이고 어떻게 작동하는지 이해하기

이 기술을 심층적으로 살펴보면 기본적인 물리학의 원리를 따르는 장치가 드러납니다. 열교환기 시스템의 작동 원리를 이해하려면 열역학과 열전달의 원리부터 알아야 합니다. 이러한 개념은 에너지가 더 따뜻한 물질에서 더 차가운 물질로 어떻게 이동하는지 설명하며, 이는 모든 냉난방 응용 분야의 기초가 됩니다.

열전달의 핵심 원리

열교환기는 열역학의 기본 법칙에 따라 작동합니다. 이 법칙은 폐쇄된 시스템 내에서 에너지가 어떻게 작용하는지를 결정합니다.

·열역학 제1법칙: 이 원리는 에너지 보존에 관한 것입니다. 에너지는 생성되거나 소멸될 수 없으며, 한 형태에서 다른 형태로 전달되거나 변화될 뿐이라는 것을 나타냅니다. 열교환기는 순에너지 손실 없이 한 유체에서 다른 유체로 열에너지를 전달합니다.

·열역학 제2법칙: 이 법칙은 에너지 전달 방향을 지배합니다. 열은 자연스럽게 더 뜨거운 매질에서 더 차가운 매질로 흐릅니다. 이 원리는 과정이 자발적으로 이루어지도록 보장하고 에너지 교환의 효율성을 정의합니다.

이러한 열 에너지의 전달은 전도, 대류, 복사라는 세 가지 주요 메커니즘을 통해 이루어집니다. 대부분의 열교환기는 전도와 대류에 크게 의존합니다.

실제 사례: 가정용 난로

열교환기 기술이 실제로 어떤 원리로 작동하는지 이해하기 위해 가정용 가스 보일러를 생각해 보겠습니다. 열교환기는 집을 따뜻하게 하는 공기를 안전하게 데우는 역할을 하는 부품입니다. 연료가 연소되는 연소실과 송풍기 시스템 사이에 위치합니다.

이 과정은 몇 가지 간단한 단계로 진행됩니다.

1. 천연가스나 오일은 연소실 내부에서 연소하면서 매우 뜨거운 연소 가스를 생성합니다.

2. 이러한 고온 가스는 일련의 금속 관 또는 쉘로 구성된 열교환기로 유입됩니다. 열은 가스에서 금속 벽으로 전달됩니다.전도.

3. 동시에, 용광로의 송풍기는 집안의 더 차가운 공기를 순환시킵니다.외부뜨거운 열교환기의 표면.

4. 공기는 금속으로부터 열을 흡수합니다.전달, 따뜻해지고 있습니다.

5. 시스템은 이렇게 데워진 공기를 집의 덕트를 통해 분배합니다. 한편, 일산화탄소와 같은 유해한 연소 부산물은 열교환기 내부에 안전하게 담겨 연도관을 통해 외부로 배출됩니다.

중요 참고 사항:열교환기는 흡입하는 공기가 유해 배기가스와 섞이지 않도록 보장합니다. 이러한 분리는 효율성과 안전성 모두에 매우 중요합니다.

일반적인 열교환기 유형

엔지니어들은 다양한 산업 및 상업 요구를 충족하기 위해 수많은 열교환기 설계를 개발해 왔습니다. 열교환기 유형 선택은 관련 유체, 압력 및 온도 요구 사항, 공간 제약 등의 요인에 따라 달라집니다. 다음은 일반적인 네 가지 유형입니다.

1. 쉘 앤 튜브 열교환기이 제품은 중공업의 핵심 부품입니다. 여러 개의 튜브가 들어 있는 큰 원통형 셸(shell)로 구성되어 있습니다. 한 유체는 튜브를 통해 흐르고, 다른 유체는 셸 내부에서 튜브 위로 흐릅니다. 견고한 구조로 정유 공장, 화학 처리 공장, 발전 시설 등 고압 및 고온 환경에 이상적입니다.

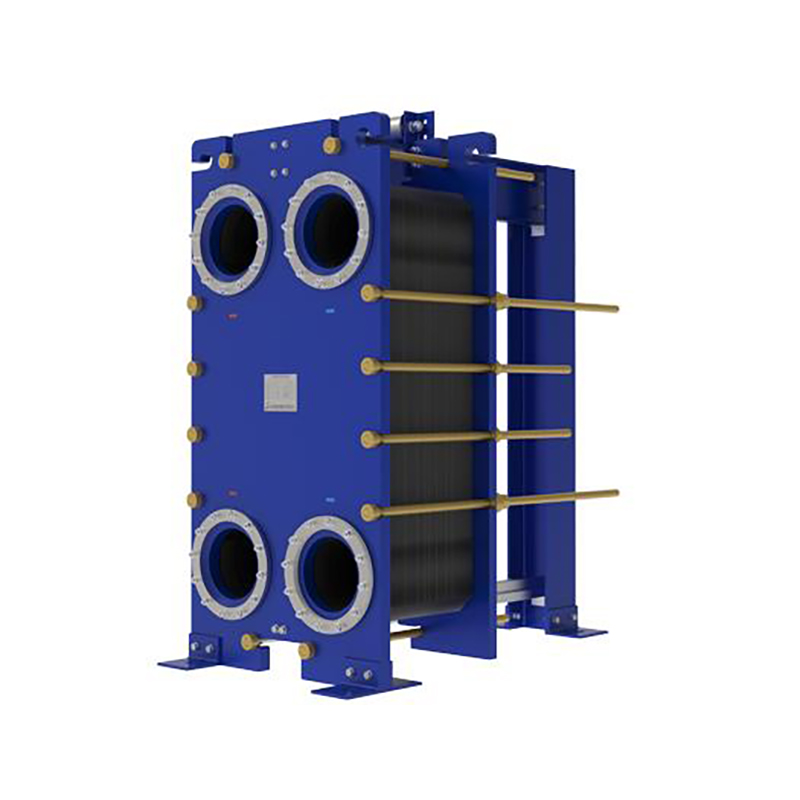

2.플레이트-프레임 열교환기이 장치는 일련의 얇고 주름진 금속판을 사용하여 흐름 경로를 생성합니다. 이러한 설계는 높은 난류를 생성하여 소형 크기에도 매우 효율적인 열 전달을 가능하게 합니다. 이러한 특성으로 인해 식품, 음료 및 제약 산업에서 널리 사용됩니다.

·개스킷이 유형은 세척 및 유지 관리를 위해 쉽게 분해할 수 있습니다.

·브레이징이 유형은 영구적으로 밀봉되어 냉장 및 산업 작업에 적합한 컴팩트하고 경제적인 솔루션을 제공합니다.

·용접됨유형은 고온 및 부식성 물질에 대해 최대 내구성을 제공합니다. 고급 예는 다음과 같습니다.HT-Bloc 용접판 열교환기이 제품은 플레이트 설계의 높은 효율과 쉘 앤 튜브 모델의 높은 내압 및 내열성을 결합했습니다. 개스킷이 없는 구조는 중요한 응용 분야에서 견고하고 누출 방지 성능을 보장합니다. 이러한 설계는 전문가들이 열교환기 혁신의 가능성을 이해하는 데 도움을 줍니다.

3. 공랭식 열교환기이 열교환기는 주변 공기를 이용하여 핀 튜브를 흐르는 유체를 냉각합니다. 대형 팬이 튜브를 통해 공기를 강제로 이동시키거나 유도하여 열을 발산합니다. 건조 지역이나 외딴 지역처럼 물이 부족하거나 값비싼 지역에서 흔히 사용됩니다. 초기 자본 비용은 높을 수 있지만, 물 사용량이 적고 유지 보수가 용이하여 운영 비용이 낮은 경우가 많습니다. 석유화학 공장과 냉동 시스템에서 이 열교환기를 찾아볼 수 있습니다.

4. 나선형 열교환기나선형 열교환기는 두 개의 긴 금속판을 중앙 코어 주위에 감아 한 쌍의 동심 나선형 채널을 형성합니다. 이 독특한 디자인은 단일 채널 유로가 파울링을 줄이는 자가 세척 효과를 생성하기 때문에 슬러지나 슬러리와 같이 고형분 함량이 높은 유체를 처리하는 데 매우 적합합니다. 고효율과 소형화를 특징으로 하며, 폐수 처리, 광산, 제지 산업 등에서 특수한 역할을 수행합니다.

열교환기의 중요성과 위험성



열교환기현대 생활에 필수적인 요소입니다. 편안함을 제공하고, 산업 생산을 가능하게 하며, 효율성을 높여줍니다. 하지만 그 기능에는 고유한 책임이 따릅니다. 제대로 관리된 장치는 효율성과 안전성의 모범 사례입니다. 방치된 장치는 심각한 재정적, 건강적 부담을 초래할 수 있습니다. 모든 시스템 소유자는 이러한 시스템의 이점과 위험을 모두 이해하는 것이 필수적입니다.

에너지 효율성 및 비용 절감

열교환기는 에너지 절약의 달인입니다. 버려질 열에너지를 포집하여 재활용합니다. 이 과정은 연료 소비를 크게 줄이고 운영 비용을 절감합니다. 산업 환경에서는 배기가스에서 열을 회수하여 유입 유체를 예열하는 것을 의미하며, 주거 환경에서는 모든 연료 단위에서 최대한의 온기를 얻는 것을 의미합니다.

최신 열교환기를 갖춘 고효율 난방 시스템으로 업그레이드하면 상당한 비용을 절감할 수 있습니다. 미국 에너지부(DOE)는 이러한 업그레이드를 통해 주택 소유자가 난방비를 최대 20%까지 절감할 수 있다고 보고했습니다. 장기적인 재정적 이점은 훨씬 더 매력적입니다.

이러한 절감 효과는 효율적인 열교환기가 해마다 공공요금을 낮추는 데 직접적으로 도움이 된다는 것을 보여줍니다.

안전에서의 중요한 역할

열교환기는 효율성 외에도 수많은 응용 분야에서 운영 안전에 중요한 역할을 합니다. 안정적인 작동 온도를 유지하여 장비 과열 및 심각한 고장을 방지합니다.

·자동차 시스템:자동차 라디에이터가 대표적인 예입니다. 라디에이터는 냉각수를 순환시켜 엔진의 엄청난 열을 흡수합니다. 라디에이터는 이 열을 주변 공기로 전달합니다. 이러한 지속적인 순환은 엔진 과열을 방지하여 차량의 신뢰성과 안전성을 보장합니다.

·화학 처리:이러한 시설은 반응 온도 제어, 부식성 물질 관리, 배기가스 열 재활용을 위해 열교환기를 사용합니다. 이러한 제어는 공정 안정성 유지 및 위험한 열 폭주 방지에 필수적입니다.

·산업 제조:열교환기는 유압 오일을 냉각하고, 용광로 온도를 관리하며, 사출 성형과 같은 공정에서 정밀한 가열 사이클을 지원합니다. 이를 통해 기계를 보호하고, 제품 품질을 보장하며, 더욱 안전한 작업 환경을 조성합니다.

각각의 경우에서 열교환기는 조용한 수호자 역할을 하며 열 에너지를 관리하여 시스템이 원활하고 안전하게 작동하도록 합니다.

열교환기 손상의 징후

열교환기는 완전히 고장 나기 전에 경고 신호를 보내는 경우가 많습니다. 이러한 징후를 인지하는 것은 위험한 상황을 예방하는 데 중요합니다. 주택 소유주와 시설 관리자는 시스템 작동 방식의 모든 변화에 주의를 기울여야 합니다.

청각적 단서 👂이상한 소음은 종종 금속의 응력을 나타냅니다. 금이 간 부품의 팽창과 수축은 시스템을 켜고 끌 때 뚜렷한 소리를 낼 수 있습니다.

·덜거덕거리는 소리:이러한 문제는 파이프가 연소실에 연결되는 부분에 균열이 생겨 부품이 느슨해지면 발생할 수 있습니다.

· 터지는 소리 또는 두드리는 소리:큰 쿵 하는 소리는 열교환기의 금속 벽이 파손되어 휘어지고 있음을 나타낼 수 있습니다. 이러한 소리는 시간이 지남에 따라 더 심해지는 경우가 많습니다.

시각적 표시기 👀육안 검사를 통해 물리적 손상을 발견할 수 있습니다. 난방기나 보일러 근처에서 다음과 같은 징후를 찾아보세요.

·장치 표면에 눈에 띄는 균열이나 균열이 있습니다.

·금속을 약화시키는 심각한 녹이나 부식.

·버너 주변에 그을음이나 검은 탄소가 쌓여 불완전 연소를 나타냅니다.

·장치 주변 바닥에 물이 고여 있습니다.

운영 변경 사항 🔥용광로 화염의 움직임은 중요한 진단 도구입니다.

건강한 가스 퍼니스는 안정적이고 푸른 불꽃을 생성해야 합니다. 색상이나 움직임의 변화는 심각한 위험 신호입니다. 노란색이나 깜빡이는 불꽃은 연소 과정의 불균형을 나타내며, 이는 과도한 공기가 연소실로 유입되는 균열로 인해 발생할 수 있습니다.

균열된 장치의 위험

열교환기의 균열은 단순한 기계적 문제를 넘어 심각한 안전 위험을 초래합니다. 이 장치의 주요 기능은 호흡 가능한 공기를 유독 연소 가스로부터 분리하는 것입니다. 균열은 이 차단막을 파괴합니다. 이러한 결함으로 인해 일산화탄소(CO), 이산화황, 아산화질소와 같은 유해한 부산물이 밀폐된 연소실에서 누출되어 가정이나 시설 내 순환하는 공기와 혼합됩니다.

일산화탄소는 무색, 무취, 무미의 기체로 매우 유독합니다. 노출되면 심각한 건강 문제를 초래할 수 있으며, 열교환기 고장이 무엇을 의미하는지 이해하는 것이 매우 중요합니다. 유아, 노인, 심장 질환자 등 취약 계층은 더욱 큰 위험에 처해 있습니다.

일산화탄소 중독 외에도 이러한 누출은 실내 공기 질을 저하시키고 알레르기, 천식 및 기타 호흡기 문제를 일으킬 수 있는 오염 물질을 순환시킵니다.

전문적인 유지 관리의 필요성

열교환기는 내구성이 뛰어나 많은 제조업체에서 20년 또는 평생 보증을 제공합니다. 하지만 열교환기의 수명은 적절한 관리에 따라 크게 달라집니다. 설치 불량, 습기로 인한 부식, 또는 에어 필터 교체 시기를 놓친 경우, 열교환기가 조기에 고장날 수 있으며, 대개 15년 이내에 고장이 발생합니다.

위험이 매우 높기 때문에 전문적인 검사는 선택 사항이 아닙니다. 숙련된 기술자가 단순한 육안 검사 이상의 일련의 세부 검사를 수행합니다.

1. 시각적 및 내부 검사:기술자는 외부를 검사하여 녹과 균열이 있는지 확인하고, 보어스코프와 같은 도구를 사용하여 내부 벽의 금속 피로를 검사합니다.

2. 작동 점검:그들은 송풍기가 작동할 때 버너 화염의 변색이나 롤아웃을 모니터링합니다.

3. 연소 분석:그들은 특수 장비를 사용하여 연기통의 일산화탄소와 같은 가스 수치를 측정하여 완전하고 안전한 연소를 보장합니다.

4. 안전 스위치 검사:그들은 고한계 스위치를 포함한 모든 안전 제어 장치를 테스트하여 제대로 작동하는지 확인하고 비상시에는 시스템을 종료합니다.

5. 시스템 전체 검토:검사에는 공기 필터, 응축수 배수관, 환기 시스템을 점검하여 막힘이나 마모가 있는지 확인하는 작업이 포함됩니다.

정기적이고 전문적인 유지관리는 열교환기가 효율적이고 안전하게 작동하며 의도된 수명까지 작동하도록 보장하는 유일한 방법입니다.

열교환기는 수많은 시스템의 효율적인 열 관리를 위한 필수 구성 요소입니다. 열교환기가 제대로 작동하면 상당한 에너지 절감 효과를 얻을 수 있으며, 무엇보다도 일산화탄소와 같은 유해 부산물로부터 시스템을 보호합니다.

정기적인 전문가의 유지관리는 필수적입니다. 위험한 고장을 예방하고 시스템의 수명과 안전한 작동을 보장합니다.

자주 묻는 질문

열교환기의 주요 기능은 무엇입니까?

에이열교환기두 매체 사이에 열에너지를 전달합니다. 매체가 섞이지 않고 열에너지를 전달하여 효율적이고 안전한 가열 또는 냉각 과정을 보장합니다.

일반적인 용광로 열교환기의 수명은 얼마나 됩니까?

보일러 열교환기는 적절한 관리를 통해 20년 이상 사용할 수 있습니다. 부식이나 작동 스트레스와 같은 문제로 인한 조기 고장을 예방하려면 정기적인 전문 유지관리가 필수적입니다.

열교환기에 균열이 생기면 왜 위험한가요?

균열로 인해 일산화탄소와 같은 유독 연소 가스가 호흡 가능한 공기로 누출될 수 있습니다. 이러한 오염은 심각한 건강 위험을 초래하고 실내 공기질을 저하시킵니다.
