용접 블록 열교환기 대 판형 열교환기 설계

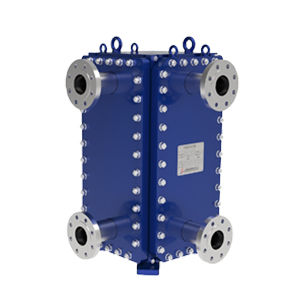

용접 블록 열교환기 구조

에이용접 블록 열교환기튼튼하고 작아 보입니다. 제조업체는 레이저 용접을 사용하여 금속판을 접합합니다. 이렇게 하면 유체가 통과할 수 있는 튼튼한 통로가 만들어집니다. 용접 블록 열교환기는 가혹한 유체와 고압을 견딜 수 있습니다. 개스킷이 필요 없으므로 누출 가능성이 적습니다. 또한 자주 수리할 필요도 없습니다. 용접 블록 열교환기는 구리, 알루미늄, 스테인리스 스틸, 티타늄, 니켈 합금, 흑연과 같은 금속을 사용합니다. 각 금속은 고유한 특성을 가지고 있습니다. 구리는 열을 잘 전달하고, 티타늄과 니켈 합금은 쉽게 녹슬지 않습니다. 아래 표는 이러한 소재를 비교한 것입니다.

팁: 딱딱한 유체나 매우 강한 조건에 견딜 수 있는 견고한 제품이 필요한 경우 용접 블록 열교환기를 선택하세요.

판형 열교환기 구조

판형 열교환기는 물결 모양의 얇은 판으로 구성되어 있습니다. 각 판 사이에는 개스킷이 있어 통로를 밀봉합니다. 이렇게 하면 유체가 섞이는 것을 방지할 수 있습니다. 압력판은 모든 것을 단단하고 안전하게 고정합니다. 장치를 쉽게 열어 청소하거나 확인할 수 있습니다. 따라서 판형 열교환기는 관리가 간편합니다. 판을 분리하여 깨끗하게 청소할 수 있으며, 새 작업을 위해 장치를 교체하거나 내부를 쉽게 확인할 수도 있습니다.

판형 열교환기가 관리하기 쉬운 이유를 보여주는 표는 다음과 같습니다.

주요 디자인 차이점

아래 표에서 용접 블록 열교환기와 판형 열교환기가 어떻게 다른지 확인할 수 있습니다.

거친 유체에 강한 열교환기를 원한다면 용접 블록 열교환기를 선택하세요. 세척이 간편하고 선택의 폭이 더 넓다면 판형 열교환기가 더 좋습니다.

열교환기의 성능 및 효율성

열 성능 비교

열교환기는 열을 빠르게 이동시키고 에너지를 절약해야 합니다. 용접 블록형과 판형 열교환기 모두 열을 잘 전달합니다. 용접 블록형 설계는 순수한 역류를 사용합니다. 즉, 뜨거운 유체와 차가운 유체가 반대 방향으로 흐릅니다. 이를 통해 유체의 온도 차이가 매우 작아져, 때로는 1°C(2°F)에 불과할 정도입니다. 판형 열교환기도 열을 잘 전달합니다. 약한 유체를 사용하거나 설정을 변경해야 할 때 가장 효과적입니다.

각 유형이 어떻게 다른 방식으로 작동하는지 보여주는 표는 다음과 같습니다.

참고: 강력한 열전달과 가까운 온도를 원하시면,용접 블록 열교환기좋은 선택입니다.

압력 및 온도 기능

시스템의 압력과 열 발생량을 알아야 합니다. 용접 블록 열교환기는 강한 유체와 혹독한 환경을 견딜 수 있습니다. 압력이나 온도 변화가 심한 곳에서 사용할 수 있습니다. 판형 열교환기는 저압 또는 중압과 고온 환경에서 적합합니다. 다양한 작업에 적합하지만, 혹독한 환경에서는 수명이 짧을 수 있습니다.

각 유형에 대한 가장 높은 평가를 비교한 표는 다음과 같습니다.

용접 블록 열교환기는 개스킷을 사용하지 않습니다. 압력이나 열 변화로 인한 누출을 걱정할 필요가 없습니다. 강한 유체를 사용하거나 안전이 매우 중요한 경우에도 안심하고 사용할 수 있습니다.

유지 관리 및 청소 필요 사항

열교환기를 항상 수리하지 않고도 잘 작동하게 하고 싶으신가요? 용접 블록 열교환기는 관리가 거의 필요 없습니다. 개스킷을 교체하거나 누수 걱정을 할 필요가 없습니다. 공구를 사용하여 쉽게 청소하고 점검할 수 있습니다. 판형 열교환기는 열판을 열고 분리할 수 있습니다. 각 판을 청소하고 손상 여부를 확인할 수 있습니다.

팁: 누수와 수리 작업을 줄이고 싶다면 용접 블록 열교환기가 더 안전합니다.

필요에 따라 열교환기를 선택하세요. 강력한 열전달, 높은 효율, 그리고 간편한 관리를 원한다면 용접 블록 열교환기가 힘든 작업에 가장 적합합니다. 판형 열교환기는 세척이 쉽고 사용 범위가 넓어서 좋습니다.

열교환기 유형에 대한 적용 적합성

용접 블록 열교환기의 최적 활용

선택하다용접 블록 열교환기힘든 작업에 적합합니다. 강한 유체와 고압에 적합합니다. 누출이 발생하지 않는 곳에 사용합니다. 용접 블록 열교환기는 화학 공장과 정유 공장에서 사용됩니다. 발전소에서도 사용됩니다. 식음료 공장에서는 저온 살균 및 냉각에 사용됩니다. 이 열교환기는 유체를 분리하여 안전하게 유지합니다. 열악한 환경에서도 잘 작동합니다. 좋은 결과를 얻고 누출도 줄어듭니다.

판형 열교환기의 최적 활용법

판형 열교환기는 청소와 교체가 간편합니다. 다양한 열 전달 작업에 사용할 수 있으며, 순한 유체에 가장 적합합니다. 내부를 열어 청소할 수 있습니다. 판형 열교환기는 식품 공장과 HVAC(난방 및 환기) 시스템에 사용되며, 유제품 공장에도 사용됩니다. 온도 조절 및 오염 방지에 도움이 됩니다. 필요한 경우 설정을 변경할 수 있습니다. 판형 열교환기가 HVAC 시스템에 적합한 이유를 보여주는 표는 다음과 같습니다.

팁: 판형 열교환기는 청소와 교체가 쉽습니다.

산업 응용 사례

다양한 열교환기가 여러 곳에서 사용됩니다. 용접 블록 열교환기는 식품 공장의 저온 살균 및 냉각에 도움이 됩니다. 또한 냉장 보관 효율을 높이고 에너지를 최대 25%까지 절약합니다. 판형 열교환기는 식품 가공 분야에서 가장 많이 사용됩니다. 우유 저온 살균 및 유제품 제조에 사용되며, 분해하여 세척할 수 있어 청결을 유지하는 데 도움이 됩니다. 판형 열교환기는 HVAC 시스템에도 사용됩니다. 공간을 절약하고 시스템 성능을 향상시킵니다. 두 유형 모두 여러 산업에서 열 이동에 도움을 줍니다.

용접 블록 및 플레이트 열교환기의 장단점

용접 블록 열교환기의 장단점

당신은 ~에 의지할 수 있습니다용접 블록 열교환기강도와 안전성이 필요할 때. 이 유형의 열교환기는 용접된 플레이트를 사용하여 견고한 채널을 형성합니다. 개스킷이 필요 없으므로 누출 걱정이 줄어듭니다. 부식성이 강한 유체에서도 높은 열전달률을 얻을 수 있습니다. 쉘 앤 튜브 열교환기가 고장날 수 있는 곳에 용접 블록 열교환기를 사용할 수 있습니다. 이 장치는 높은 압력과 온도를 잘 견딥니다. 자주 청소할 필요가 없으며 개스킷을 교체할 필요도 없습니다.

주요 장단점은 다음과 같습니다.

팁: 누출이 발생하지 않는 힘든 작업에는 용접 블록 열교환기를 선택하세요.

판형 열교환기의 장단점

판형 열교환기는 많은 이점을 제공합니다. 작은 공간에서도 높은 열전달을 제공합니다. 쉽게 열고 청소할 수 있으며, 필요에 따라 판의 개수를 변경할 수 있습니다. 판형 열교환기는 용접 블록 열교환기나 쉘 앤 튜브 열교환기보다 초기 비용이 저렴합니다. 비용에 민감한 프로젝트라면 비용을 절감할 수 있습니다. 또한 높은 에너지 효율과 낮은 유지 보수 비용도 장점입니다.

하지만 몇 가지 문제가 발생할 수 있습니다. 플레이트에 오염이 발생할 수 있으므로 플레이트를 자주 청소해야 합니다. 부식은 누출을 유발할 수 있으므로 적절한 재질을 선택해야 합니다. 씰과 개스킷은 중요합니다. 씰과 개스킷이 손상되면 누출이 발생하고 효율이 떨어질 수 있습니다. 정기적인 점검과 좋은 재질의 제품을 사용하면 이러한 문제를 예방할 수 있습니다. 개스킷이 장착된 판형 열교환기는 용접식 판형 열교환기나 브레이징식 판형 열교환기보다 더 세심한 관리가 필요합니다.

일반적인 유지 관리 과제를 간략하게 정리하면 다음과 같습니다.

• 파울링

• 부식

• 씰 및 개스킷 고장

• 운영상의 문제

다음을 통해 이러한 문제를 줄일 수 있습니다.

1. 접시를 자주 닦으세요.

2. 씰과 개스킷을 점검합니다.

3. 장치를 올바른 방법으로 실행합니다.

참고: 판형 열교환기는 다양한 작업에 적합하지만, 청소와 점검을 꾸준히 해야 합니다.

판형 열교환기는 식품, 난방, 환기, 쉘 앤 튜브 열교환기 교체에 사용할 수 있습니다. 유연성과 간편한 유지 보수는 가능하지만, 유지 관리가 필요합니다.

작업에 맞는 열교환기를 선택해야 합니다. 용접 블록 유닛은 고압 및 강한 유체에 가장 적합합니다. 또한, 까다로운 환경에서도 잘 작동합니다. 플레이트 모델은 부드러운 유체에 적합하며, 세척이 간편합니다. 아래 표는 용접 블록 유닛이 어려운 작업에 적합한 이유를 보여줍니다.

열교환기를 선택하기 위한 몇 가지 팁은 다음과 같습니다.

• 시스템에 무엇이 필요한지 확인하세요.

• 유체가 올바른 재질에 맞는지 확인하세요.

• 우주에 대해 생각하고, 우주를 어떻게 관리할지, 그리고 안전에 대해 생각해 보세요.

자주 묻는 질문

용접 블록과 플레이트 열교환기의 주요 차이점은 무엇입니까?

용접 블록이 유닛에는 용접 플레이트가 있고 개스킷이 없습니다. 판형 열교환기는 각 플레이트 사이에 개스킷이 있습니다. 용접 블록은 힘든 작업에 적합합니다. 판형 모델은 청소가 간편합니다.

내 시스템에 맞는 열교환기를 어떻게 선택하나요?

유체 유형을 확인해야 합니다. 필요한 압력과 온도를 확인하세요. 세척이 간편해야 한다면 플레이트 모델을 선택하세요. 강한 유체에도 견딜 수 있는 강도가 필요하다면 용접 블록 모델을 선택하세요.

용접 블록 열교환기를 쉽게 청소할 수 있나요?

특수 공구를 사용하여 세척합니다. 플레이트 모델처럼 열 수 없습니다. 세척 시간은 더 오래 걸리지만, 개스킷은 교체하지 않습니다.

판형 열교환기는 부식성 유체에 안전한가요?

판형 열교환기는 순한 유체에 가장 적합합니다. 부식성이 강한 유체는 개스킷을 손상시키고 누출을 유발할 수 있습니다. 용접 블록 설계는 강한 화학 물질에 더 적합합니다.

어떤 산업에서 이러한 열교환기를 사용합니까?
