전 세계적으로 서비스를 제공하는 열교환기 산업을 통한 여정

발전: 효율적으로 세계에 에너지를 공급하다

발전 산업은 열 효율을 극대화하고 운영 신뢰성을 보장하기 위해 열교환기에 크게 의존합니다. 이러한 장치는 기존 에너지원과 재생에너지원 모두에서 열에너지를 전기로 변환하는 데 필수적입니다.

전통 및 원자력 발전소

전통적인 화석 연료 및 원자력 발전소에서 열교환기는 중요한 기능을 수행합니다. 대형 응축기는 터빈에서 발생한 고압 증기를 냉각하여 액체 물로 변환하여 재사용합니다. 이 과정은 터빈 효율을 극대화하는 진공을 생성합니다. 급수가열기라고 하는 다른 열교환기는 보일러로 돌아가기 전에 잔열을 이용하여 물을 예열합니다. 이러한 사이클은 증기 생성에 필요한 연료를 크게 줄여 발전소의 전체 출력과 경제성을 향상시킵니다.

재생 에너지 시스템

재생 에너지 시스템 또한 첨단 열교환기 기술에 의존합니다. 집광형 태양열 발전(CSP) 플랜트에서는 쉘 앤 튜브 열교환기가 가열된 유체의 에너지를 물로 전달하여 터빈 구동에 필요한 증기를 생성합니다. 지열 발전은 부식성 유체와 온도 변동 등 고유한 과제를 안고 있습니다.

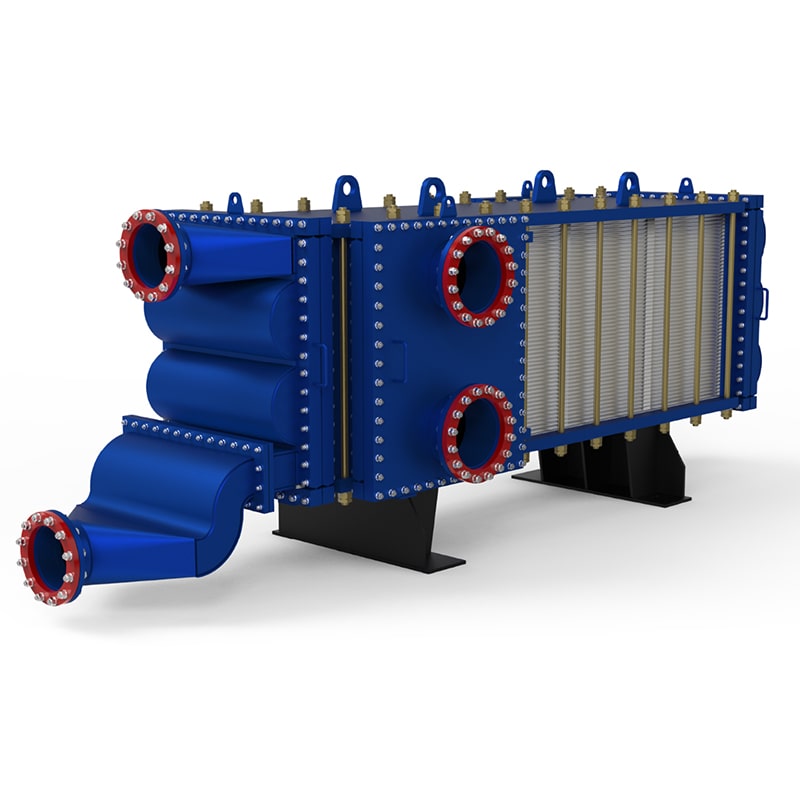

현대식 판형 열교환기혁신적인 설계로 이러한 문제를 해결합니다. 티타늄과 같은 내식성 소재를 사용하고, 컴팩트한 레이아웃으로 설치가 간편하면서도 태양열 집열기나 지열 염수에서 열 회수를 극대화합니다.

이러한 발전은 재생 에너지를 효율적으로 활용하는 데 필수적입니다. 주요 혁신은 다음과 같은 분야에 중점을 둡니다.

·신속한 대응:판형 열교환기는 태양광 및 풍력 발전에서 흔히 발생하는 가변 부하에 빠르게 적응합니다.

·방오성:특수 플레이트 형상으로 빌드업을 최소화하고 유지관리로 인한 가동 중단 시간을 줄입니다.

·소형 설치 공간:작은 디자인은 기존 시설을 개조하고 토지 사용을 최소화하는 데 이상적입니다.

석유 및 가스: 상류에서 하류까지 연료 공급 작업



석유 및 가스 산업은 세계에서 가장 까다로운 환경에서 운영됩니다.열교환기이러한 과제를 해결하는 데 필요한 안정적인 열 성능을 제공합니다. 극한의 온도, 고압, 부식성 유체를 견딜 수 있도록 설계되어 추출부터 정제까지 필수적인 요소입니다.

상류 및 중류 애플리케이션

상류 작업에서 열교환기는 안전성과 효율성을 보장합니다. 쉘 앤 튜브(Shell-and-Tube) 설계는 압력과 온도에 대한 높은 내구성으로 인해 널리 사용됩니다. 쉘 앤 튜브는 다음과 같은 몇 가지 주요 기능을 수행합니다.

·최초 분리 전 원유를 예열합니다.

·압축천연가스를 저장 또는 운송을 위해 냉각합니다.

·정화 중 탄화수소 증기 응축.

· 뜨거운 공정 흐름에서 폐열을 회수합니다.

미드스트림 공정, 특히 액화천연가스(LNG) 생산에는 특수 극저온 열교환기가 사용됩니다. 다양한 액화 기술은 특정 유형의 열교환기를 사용하여 천연가스를 -162°C(-260°F)까지 냉각합니다.

LNG 액화의 주요 열교환기열교환기의 선택은 공정 효율에 매우 중요합니다.| 액화 기술 | 예냉 | 주 액화 | | :--- | :--- | :--- | | C3MCR / AP-X™ | 케틀 코어 | MCHE | | CasCade / Prico | PFHE | PFHE | | DMR | SWHE | SWHE |열쇠:MCHE(Main Cryogenic Heat Exchanger), PFHE(Plate-fin Heat Exchanger), SWHE(Spiral Wound Heat Exchanger)

하류 정제 공정

하류 정유 공장은 에너지 효율 향상을 위해 열교환기를 광범위하게 사용합니다. 가장 중요한 응용 분야는 예열 트레인입니다. 여기서 열교환기 네트워크는 증류탑을 떠나는 고온의 제품 스트림에서 유입되는 저온 원유로 열에너지를 전달합니다. 이 공정은 원유를 약 280°C(536°F)로 예열한 후 용광로에 투입합니다. 이 예열 단계는 용광로의 열 부하를 크게 줄여 연료 소비를 줄이고 운영 비용을 절감합니다.

HVAC 및 냉장: 기후 제어의 중추

열교환기HVAC 및 냉장 산업의 필수 부품입니다. 주거 환경의 쾌적함부터 산업 규모의 냉방까지, 현대 생활에 필수적인 기후 제어 기능을 제공합니다. 이러한 장치는 효율적인 열 전달을 가능하게 하며, 이는 난방 및 냉방 사이클 모두에 필수적입니다.

상업 및 주거 시스템

상업용 및 주거용 건물에서 열교환기는 에너지 효율을 높입니다. 최신 상업용 시스템은 난방 및 냉방 부하를 줄이기 위해 열회수형 환기장치(HRV)와 에너지회수형 환기장치(ERV)를 사용합니다. 이러한 시스템은 배기가스에서 열에너지를 회수하여 엄격한 효율 기준을 충족합니다.

상업용 회수 환기장치의 최소 효율 표준| 시스템 유형 | 최소 합리적 복구 효율 | 최소 총 복구 효율 | | :--- | :--- | :--- | | HRV | 85% | N/A | | ERV | 75% | 80% |

주거용 유닛 또한 첨단 설계의 이점을 누리고 있습니다. 예를 들어, 마이크로채널 열교환기는 작은 내부 채널이 있는 평평한 튜브를 사용합니다. 이러한 설계는 열 전달 표면적을 크게 늘려 더욱 작고 에너지 효율적인 에어컨 유닛을 구현할 수 있습니다.

산업용 냉장 및 콜드체인 물류

산업용 냉동 시스템은 대규모 냉각을 위해 견고한 열교환기를 사용합니다. 암모니아 기반 시스템을 사용하는 시설에서 열교환기는 다음과 같은 몇 가지 중요한 기능을 수행합니다.

·응축고압 암모니아 증기를 다시 액체로 변환합니다.

·증발열을 흡수하고 냉각을 제공하는 액체 암모니아.

·회복 중폐열을 활용하여 전반적인 시스템 효율성을 개선합니다.

이 기술은 식품이나 의약품처럼 온도에 민감한 상품을 보호하는 콜드 체인에도 필수적입니다. 열교환기는 가공, 보관 및 운송 과정에서 정밀한 온도 제어를 보장합니다. 이러한 기능은 제품의 품질과 안전성을 유지하고, 부패를 방지하며, 의약품의 효능을 유지합니다.

화학 공정: 정밀 온도 제어

화학 산업은 정밀한 온도 제어를 필요로 합니다. 이러한 제어는 운영 안전성, 공정 효율성, 그리고 높은 제품 품질을 보장합니다. 열교환기는 복잡한 화학 생산 환경에서 열에너지를 관리하는 데 사용되는 주요 기술입니다. 열교환기를 통해 작업자는 반응 온도를 좁고 최적의 범위 내에서 유지할 수 있습니다.

화학 합성 및 반응 관리

많은 화학 반응은 발열 반응(열 방출)이거나 흡열 반응(열 흡수)입니다. 이러한 열 변화를 관리하는 것이 매우 중요합니다.판형 열교환기이러한 정밀성을 제공합니다. 얇고 주름진 판은 넓은 표면적을 형성하여 빠른 열 전달을 가능하게 합니다. 발열 반응의 경우, 이러한 효율성은 과도한 열을 빠르게 제거하여 위험한 온도 급등 및 열 폭주를 방지합니다. 흡열 반응의 경우, 공정을 지속하는 데 필요한 안정적인 에너지 공급을 보장합니다.

화학 합성에는 부식성이 강한 물질이 사용되는 경우가 많습니다. 열교환기는 누출을 방지하고 긴 수명을 보장하기 위해 이러한 혹독한 환경을 견뎌내야 합니다. 엔지니어는 이러한 혹독한 환경을 처리하기 위해 특수 소재를 선택합니다. 일반적인 소재는 다음과 같습니다.

·Hastelloy®, 티타늄, 지르코늄과 같은 고성능 합금

·탄화규소(SiC) 등 첨단 세라믹

·함침흑연(DIABON®) 및 PTFE(POLYFLURON®)와 같은 처리된 소재

·에폭시 수지 및 특수 폴리우레탄을 포함한 보호 코팅

용매 회수 및 폐열 활용

열교환기는 화학 공정의 지속가능성과 비용 효율성을 높이는 데 중요한 역할을 합니다. 주요 응용 분야 중 하나는 용매 회수입니다. 이 공정에서 열교환기는 뜨거운 용매 증기를 냉각시켜 다시 액체 상태로 응축합니다. 이를 통해 귀중한 용매를 회수하여 재사용할 수 있어 원자재 비용과 환경 오염을 줄일 수 있습니다.

이 공정은 폐열 활용 가능성도 제공합니다. 용매 응축 과정에서 포집된 열에너지는 버려지지 않고, 공장의 다른 부분으로 전달됩니다. 이렇게 회수된 열은 원료를 예열하거나 다른 공정에 에너지를 공급할 수 있습니다.

이러한 이중 기능 접근 방식은 운영 비용을 크게 절감합니다. 또한 폐기물과 에너지 소비를 최소화하여 지속가능성 목표를 달성하는 데에도 도움이 됩니다.

식품 및 음료: 안전과 품질 유지

식음료 산업은 제품 안전을 보장하고 일관된 품질을 유지하기 위해 열교환기를 사용합니다. 이 장치는 저온 살균부터 양조에 이르기까지 다양한 공정에 필요한 정밀한 열 제어를 제공하여 소비자를 보호하고 식음료의 관능적 특성을 보존합니다.

저온 살균 및 살균 공정

열교환기는 저온살균의 핵심입니다. 이 공정은 제품을 특정 온도에서 일정 시간 동안 가열하여 유해 미생물을 제거합니다.판형 열교환기이 작업에는 특히 우유와 같은 액체의 경우 매우 효율적입니다. 다양한 방법을 사용하면 각기 다른 유통기한 목표를 달성할 수 있습니다.

점도가 높거나 과즙처럼 입자가 큰 음료의 경우, 관형 열교환기가 이상적입니다. 관형 열교환기는 막힘을 방지하고 원활한 제품 흐름을 보장합니다. 덕분에 제품의 질감을 손상시키지 않고 균일한 가열과 효율적인 살균이 가능합니다.

양조 및 생산 라인 응용 프로그램

양조 과정에서 열교환기는 중요한 온도 조절 기능을 수행합니다. 끓인 후, 양조업자는 열교환기를 사용하여 뜨거운 맥즙을 빠르게 식힙니다. 이러한 빠른 냉각은 발효를 위한 맥즙을 준비하고 원치 않는 박테리아의 증식을 방지합니다. 발효 과정에서 글리콜 칠러에 연결된 쉘 앤 튜브 열교환기는 일정한 온도를 유지합니다. 이러한 온도 조절은 최적의 효모 성능과 예측 가능한 풍미 프로파일을 위해 필수적입니다.

음료 생산 라인은 냉난방 수요를 관리하기 위해 다양한 유형의 열교환기를 사용합니다. 각 유형은 특정 목적을 위해 사용됩니다.

·판형 열교환기저온 살균 및 일반 냉각에 사용됩니다.

·관형 열교환기점성이 있는 액체나 고체가 있는 액체를 다루세요.

·쉘 앤 튜브 열교환기대량 생산에 적합한 신뢰성을 갖추고 있습니다.

이러한 다재다능함 때문에 열교환기는 안전하고 고품질의 음료를 만드는 데 필수적입니다.

모든 열교환기 산업 살펴보기

열교환기운송 부문에 필수적입니다. 육상, 항공, 해상에서 차량의 중요한 열 관리 기능을 제공합니다. 자동차, 항공우주, 해양 부문은 열교환기가 주요 산업으로, 각 산업마다 고유한 운영 요구 사항을 가지고 있습니다.

자동차 및 항공우주 응용 분야

자동차 산업에서 열교환기는 성능과 편의성에 필수적입니다. 라디에이터는 엔진 오일을 냉각시켜 과열을 방지하고 효율을 향상시킵니다. 실내 온도 조절을 위해 열교환기는 열에너지를 전달하여 공기를 가열하거나 냉각하여 승객의 편안함을 보장합니다. 이 시스템은 다음과 같은 원리로 작동합니다.

·뜨거운 엔진 냉각수나 차가운 냉매를 장치 전체에 순환시킵니다.

·열교환기 표면에 공기를 불어 넣어 열을 전달합니다.

·조화된 공기를 객실로 분배합니다.

항공우주 분야는 가볍고 고효율적인 솔루션을 요구합니다. 최신 마이크로튜브 열교환기는 기존 설계에 비해 필수 항공 전자 장비 냉각 성능이 탁월합니다. 또한, 승객의 안전과 편의를 위해 기내 공기를 냉각 및 제습하는 환경 제어 시스템의 온도를 관리합니다.

해양 및 조선 시스템

해양 환경은 열 장비에 극심한 어려움을 안겨줍니다. 열교환기는 선박의 주 엔진을 냉각시켜 출력을 높이고 연료 소비를 줄입니다. 또한 HVAC 및 냉동과 같은 보조 시스템의 온도를 조절합니다. 하지만 해양 환경은 매우 혹독합니다.

바닷물은 재료를 끊임없이 부식시키고, 해양 생물은 생물 부착을 유발합니다. 이러한 부착물은 통로를 막고 열 효율을 심각하게 저하시킵니다.

운영자는 다음과 같은 몇 가지 지속적인 문제에 직면합니다.

1. 부식: 지속적으로 소금물에 노출되면 금속 부품이 손상됩니다.

2. 생물부착: 조류와 갑각류가 표면에 쌓여 열 전달을 방해합니다.

3. 스케일링: 장치 내부에 미네랄 침전물이 형성되어 흐름과 효율성이 저하됩니다.

이러한 요소로 인해 해양 응용 분야에 사용되는 열교환기 산업에서는 견고한 설계와 재료 선택이 매우 중요합니다.

2025년 열교환기의 새로운 지평

열교환기 기술은 고성장 분야로 확장되고 있습니다. 이러한 새로운 응용 분야는 에너지 소비, 지속가능성, 그리고 첨단 제조 분야의 현대적 과제를 해결합니다. 이 기술의 뛰어난 적응성은 데이터 센터, 친환경 수소, 그리고 전기차 분야의 혁신을 주도하고 있습니다.

고밀도 데이터 센터 냉각

고밀도 데이터 센터는 막대한 양의 폐열을 발생시킵니다. 열교환기는 이 열에너지를 포집하여 재사용하는데, 이를 열 회수라고 합니다. 이러한 시스템은 열을 외부로 배출하는 대신, 다른 시설의 필요에 재활용합니다. 이러한 접근 방식은 에너지 소비를 크게 줄이고 온실가스 배출을 줄입니다.

대용량 열회수 열교환기는 데이터센터의 냉각 루프에서 시설의 공정 온수 루프로 에너지를 전달합니다. 이렇게 가열된 온수는 사무실 난방, 공기 처리 장치, 심지어 제설 시스템에도 에너지를 공급할 수 있습니다.

녹색 수소 생산 및 저장

친환경 수소 생산은 상당한 양의 열을 발생시키는 전기분해 공정에 의존합니다. 고효율 열교환기는 이러한 온도 관리에 매우 중요합니다. 고효율 열교환기는 전해조 스택을 냉각하여 최적의 성능을 유지하고 장비 수명을 연장합니다. 이러한 효율적인 냉각은 다음과 같은 몇 가지 주요 이점을 제공합니다.

·수소 생산량을 증가시키기 위해 전기분해의 효율을 극대화합니다.

·생산 과정에 필요한 총 에너지를 줄입니다.

·최적화된 에너지 회수를 통해 운영 비용을 절감합니다.

·고압, 부식성 환경에서도 긴 서비스 수명을 보장합니다.

EV 배터리 열 관리

전기차(EV) 배터리는 안전성과 수명을 위해 정밀한 온도 제어가 필수적입니다. 첨단 열교환기는 EV 배터리 열 관리 시스템의 필수 구성 요소입니다. 액체 냉각 시스템은 열교환기를 사용하여 배터리를 이상적인 온도 범위로 유지합니다. 이를 통해 성능 저하를 방지하고 열 폭주를 방지합니다. 또한, 최신 설계는 침전물 축적을 줄이고 부식을 방지하는 특수 특성을 적용하여 배터리 팩의 성능과 수명을 더욱 향상시킵니다.

열교환기는 현대 산업의 기반이 되어 효율성을 높이고 혁신을 가능하게 합니다. 기존 산업과 신흥 산업 모두에서 열교환기의 영향력은 뚜렷합니다.

·전력, 석유 및 가스, HVAC와 같은 핵심 산업에서는 여전히 없어서는 안 될 필수품입니다.

·이 기술의 역할은 데이터 센터와 전기 자동차를 포함한 고성장 분야로 확대되고 있습니다.

·2025년 지속 가능성 목표를 달성하려면 모든 열교환기 산업에 걸친 발전이 핵심입니다.

자주 묻는 질문

열교환기에 가장 중요한 산업은 무엇입니까?

발전, 석유 및 가스, HVAC가 주요 산업입니다.열교환기서비스를 제공하는 산업체는 핵심 공정에서 운영 효율성, 안전성, 에너지 회수를 위해 이 기술에 의존합니다.

새로운 기술에 열교환기가 중요한 이유는 무엇입니까?

고성장 산업에 필수적인 열 관리 기능을 제공합니다. 여기에는 데이터 센터 냉각, 친환경 수소 생산, 그리고 성능과 안전을 보장하기 위한 EV 배터리 온도 관리가 포함됩니다.

열교환기에 사용되는 재료는 어떻게 선택되나요?

엔지니어는 적용 분야의 요구 사항을 기반으로 재료를 선택합니다. 내구성과 최적의 성능을 보장하기 위해 작동 온도, 시스템 압력, 유체 부식성 등이 주요 요소입니다.
