‌판형 열교환기 개스킷의 5가지 주요 역할.

판형 열교환기 개스킷여러 가지 중요한 기능을 수행합니다. 다음과 같은 목적으로 설계되었습니다.

·누수 방지 밀봉을 만듭니다.

·따뜻한 액체와 차가운 액체를 번갈아 가며 흐르는 채널에 직접 넣습니다.

· 유체 간 교차 오염을 방지합니다.

·극한의 운영 압력과 온도를 견뎌냅니다.

·장비 분해 및 유지관리가 쉽습니다.

성장하는 시장은 현대 산업에서 이러한 구성 요소의 중요성을 강조합니다.

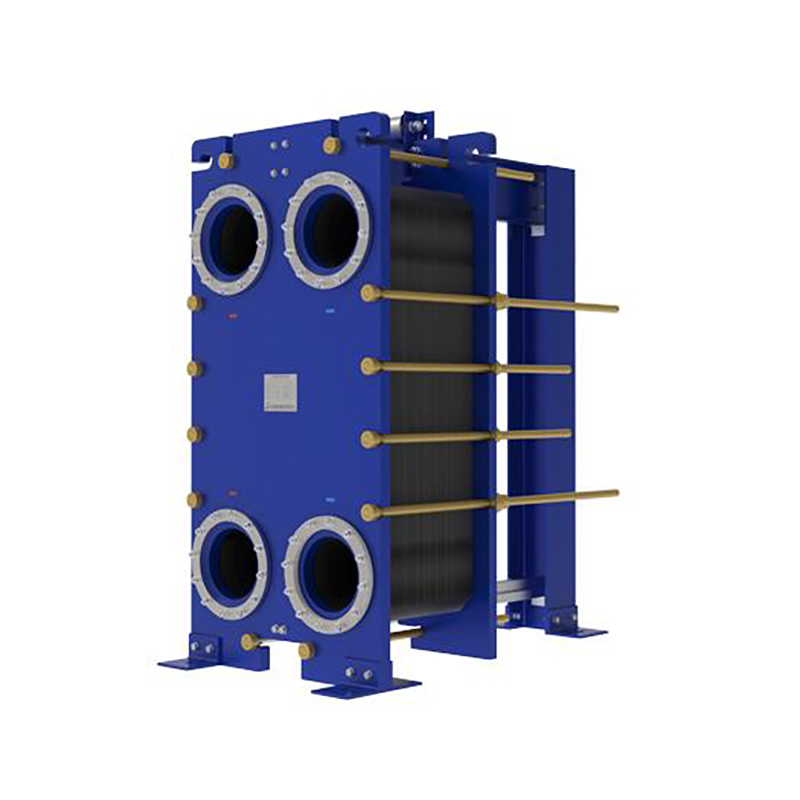

역할 1: 외부 누출을 방지하기 위한 1차 밀봉 생성

개스킷의 가장 기본적인 역할은 견고한 밀봉을 만드는 것입니다. 이 밀봉은 유체가 새어 나가는 것을 방지합니다.판형 열교환기단위. 안전한 밀봉은 모든 작업에서 안전성, 효율성, 비용 효율성을 보장하는 최전선의 방어선입니다.

공정 유체를 안전하게 보관

개스킷은 각 플레이트 가장자리 주변에 단단한 장벽을 형성합니다. 이 장벽은 지정된 흐름 경로 내에서 공정 유체를 효과적으로 차단합니다. 식음료 산업에서 이 기능은 다양한 액체를 관리하는 데 매우 중요합니다. 이러한 액체에는 종종 다음이 포함됩니다.

·과육이 포함된 주스 등

·유제품 및 맥주

·탄산음료 및 소다

·소금이 함유된 스포츠 음료

적절한 격리를 통해 이러한 제품이 열처리 과정이 완료될 때까지 순수하고 시스템 내에 유지되도록 보장합니다.

위험한 환경 유출 방지

많은 산업 분야에는 공격적이거나 위험한 화학 물질이 사용됩니다. 이러한 환경에서 밀봉이 손상되면 위험한 유출 사고로 이어질 수 있습니다. 이러한 사고는 인명 안전에 심각한 위험을 초래하고 심각한 환경 피해를 초래할 수 있습니다. 고품질 판형 열교환기 개스킷은 부식성 또는 독성 물질을 처리하는 데 필요한 신뢰성을 제공하여 심각한 누출을 방지하고 안전한 작업 공간을 보장합니다.

비용이 많이 드는 제품 손실 최소화

메모:사소하고 지속적인 누출이라도 시간이 지남에 따라 상당한 재정적 손실을 초래할 수 있습니다. 귀중한 제품이나 고가의 처리 화학 물질의 누적된 손실은 수익성에 직접적인 영향을 미칩니다.

신뢰할 수 있는 1차 밀봉은 이러한 낭비를 제거합니다. 제품 한 방울 한 방울이 손실되지 않고 처리되도록 보장합니다. 이러한 기능 덕분에 개스킷은 작지만 강력한 부품으로 회사의 수익을 보호하고 운영 효율성을 극대화합니다.

역할 2: 최대 효율을 위한 유체 흐름 지시

개스킷은 밀봉 외에도 열교환기를 통해 유체를 안내하는 데 중요한 역할을 합니다. 이러한 채널링 기능은 장치의 열 효율에 필수적입니다. 개스킷의 설계는 고온 및 저온 유체가 지정된 경로를 따라 정확하게 흐르도록 하여 에너지 전달을 극대화합니다.

개스킷의 채널링 기능

개스킷은 필드 개스킷과 링 개스킷, 두 부분으로 구성됩니다. 필드 개스킷은 플레이트의 외부 밀봉을 형성합니다. 링 개스킷은 포트를 밀봉하여 유체가 유동 채널로 들어오고 나가는 방향을 제어합니다. 이러한 배열은 유동 경로를 결정합니다. 한 유체는 플레이트를 가로질러 흐르도록 하고, 다른 유체는 해당 플레이트를 우회하여 다음 플레이트로 이동합니다. 이러한 정확한 방향이 고온 및 저온 채널이 교대로 반복되는 패턴을 생성합니다.

역류 흐름 활성화

가장 효율적인 열 교환은 유체가 반대 방향으로 흐를 때 발생합니다. 이를 역류라고 합니다. 판형 열교환기 개스킷은 특정 흐름 패턴을 생성하여 이를 가능하게 합니다. 한 개스킷은 뜨거운 유체를 판을 따라 아래로 흐르게 합니다. 인접한 판의 개스킷은 차가운 유체를 위로 흐르게 합니다. 이러한 역류 운동은 판 전체 길이에 걸쳐 상당한 온도 차이를 유지하며, 이는 효과적인 열 전달에 필수적입니다.

열 성능 최적화

방향성 흐름과 플레이트 설계의 조합으로 뛰어난 성능이 구현되었습니다.개스킷 플레이트 열교환기액체-액체 작업에서 3,000~7,000 W/m²·K 사이의 열전달 계수(U값)를 달성할 수 있습니다.

이러한 높은 효율은 플레이트의 셰브론 패턴에 의해 생성되는 난류 덕분에 가능합니다. 플레이트가 난류를 생성하는 동안, 개스킷은 유체가 이 채널로 정확하게 유입되도록 합니다. 개스킷은 역류를 가능하게 하고 유체 우회를 방지함으로써 시스템이 최대 열 잠재력에 도달하도록 돕고, 에너지를 절약하며 운영 비용을 절감합니다.

역할 3: 교차 오염을 방지하기 위한 유체 분리

개스킷의 중요한 안전 기능은 두 공정 유체를 완전히 분리하는 것입니다. 이러한 분리는 내부 혼합을 방지하여 제품 품질을 저하시키고 안전 위험을 유발하며 장비 손상을 초래할 수 있습니다. 최신 개스킷 설계는 이러한 과제에 대한 견고한 솔루션을 제공합니다.

이중 개스킷 배리어 시스템

고급의판형 열교환기 개스킷포트에 이중 개스킷 설계가 적용되었습니다. 이 시스템은 각 유체 채널 주변에 두 개의 개별 씰을 형성합니다. 두 씰 사이에는 작은 통풍구가 있습니다. 이 공간은 대기로 열려 물리적 장벽을 형성하여 씰 중 하나가 고장 나더라도 두 유체가 내부에서 혼합되는 것을 사실상 불가능하게 합니다.

제품 순도 및 품질 보호

제약이나 식품 생산과 같은 산업에서 오염 방지는 타협할 수 없는 부분입니다. 아주 작은 불순물이라도 배치를 손상시키거나 건강에 위험을 초래할 수 있습니다. 규제 기관은 제품 순도에 대한 엄격한 기준을 시행하고 있습니다.

·FDA와 EMEA의 지침에 따라 제조업체는 0.1%를 초과하는 분해 산물을 식별해야 합니다.

·GMP(우수 제조 기준) 규정을 충족하려면 제품에 박테리아나 내독소와 같은 오염 물질이 없어야 합니다.

·ICH Q3 및 Q6과 같은 국제 표준은 약물의 안전성과 효능을 보장하기 위해 불순물에 대한 엄격한 제한을 설정합니다.

이중 개스킷 시스템은 공정 유체가 격리된 상태를 유지하도록 보장하여 규정 준수를 직접적으로 지원합니다.

위험한 화학 반응 피하기

안전 팁:강산과 부식성 용액 등 서로 호환되지 않는 화학물질을 섞으면 격렬한 발열 반응이 일어나거나, 독성 가스가 방출되거나, 압력이 급격히 증가할 수 있습니다.

개스킷의 분리 기능은 화학 공정에서 중요한 안전 기능입니다. 반응성 물질의 우발적인 혼합을 방지하여 위험한 화학 사고로부터 작업자를 보호하고 전체 시스템의 무결성을 보호합니다.

누출 감지 기능 통합

이중 개스킷 시스템의 통풍구는 내장형 누출 감지기 역할도 합니다. 내부 개스킷이 손상되거나 고장이 발생할 경우, 공정 유체가 이 통로를 통해 장치 외부로 유출됩니다. 이로 인해 작업자가 즉시 발견할 수 있는 눈에 띄는 누출이 발생합니다. 이러한 조기 경보 기능을 통해 유지보수 팀은 두 번째 개스킷이 손상되기 전에 문제를 해결하여 심각한 누출이나 강제 가동 중단을 방지할 수 있습니다.

역할 4: 작동 응력을 견뎌내는 판형 열교환기 개스킷의 중요한 역할

판형 열교환기 개스킷열교환기는 지속적인 물리적, 화학적 응력을 견뎌야 합니다. 가혹한 작동 조건을 견뎌낼 수 있는 능력은 열교환기의 장기적인 신뢰성과 안전성에 필수적입니다. 엔지니어는 이러한 부품들이 압력, 온도, 그리고 화학적 공격에 견딜 수 있도록 설계합니다.

까다로운 조건을 위한 재료 선택

올바른 개스킷 소재를 선택하는 것은 엔지니어링 측면에서 매우 중요한 결정입니다. 소재는 화학적 분해를 방지하기 위해 공정 유체와 호환되어야 합니다. 다양한 엘라스토머는 특정 화학 물질에 대한 내성이 다릅니다. 예를 들어 EPDM은 물과 증기에 적합한 반면, FKM(바이톤)은 오일과 연료에 더 적합합니다. 화학적 호환성 차트를 통해 엔지니어는 특정 용도에 맞는 최적의 소재를 선택하여 긴 사용 수명을 보장할 수 있습니다.



고압 하에서도 정직성 유지

개스킷은 상당한 내부 압력이 가해지더라도 완벽한 밀봉을 유지해야 합니다. 유체가 가하는 힘은 개스킷 표면을 밀어냅니다. 잘 설계된 개스킷은 이러한 하중 하에서 변형과 압출을 방지합니다. HVAC 시스템과 같은 응용 분야에서 개스킷이 장착된 장치는 최대 25bar의 압력에서 작동하는 경우가 많습니다. 개스킷의 구조적 견고성은 누출을 방지하고 시스템이 지정된 압력 한계 내에서 안전하게 작동하도록 보장합니다.

극한 온도로 인한 저하 저항

온도 변화는 개스킷 소재에 큰 어려움을 야기합니다. 각 소재는 특정 작동 온도 범위를 가지고 있습니다. 예를 들어 다음과 같습니다.

·EPDM 고무:-40°C ~ 120°C (-40°F ~ 248°F)

·비톤 고무:-25°C ~ 250°C (-13°F ~ 482°F)

가열과 냉각을 반복하는 열 사이클링은 개스킷 소재의 팽창과 수축을 유발합니다. 이러한 반복적인 응력은 소재의 열화, 균열, 그리고 결국 파손으로 이어집니다.

재료의 지정 범위를 벗어나 작동하거나 급격한 온도 변화에 노출되면 탄성이 저하됩니다. 이러한 성능 저하로 인해 밀봉이 약화되어 고장 및 시스템 가동 중단 위험이 증가합니다.

역할 5: 유지 관리 및 청소를 위한 분해 가능

개스킷은 밀봉뿐만 아니라 제거도 가능하도록 설계되었습니다. 이 기능은 장기적인 서비스 가능성에 필수적입니다.판형 열교환기기술자가 필수적인 검사, 청소 및 구성 요소 교체를 위해 장치를 열 수 있습니다.

정기 장비 검사 촉진

정기적인 점검은 예방적 유지 보수에 필수적입니다. 분해가 쉬운 개스킷은 작업자가 플레이트에 직접 접근할 수 있도록 합니다. 이를 통해 마모 징후와 잠재적 고장을 확인할 수 있습니다. 주요 시각적 지표는 다음과 같습니다.

·취성: 개스킷이 뻣뻣하고 탄력성을 잃었습니다.

·흉한 모습: 봉인이 납작해 보이거나 영구적으로 고정된 것처럼 보입니다.

·균열이나 찢어짐: 개스킷 표면에 눈에 띄는 파손이 있습니다.

·압출: 개스킷 재질이 닳아 보이거나 홈에서 밀려났습니다.

이러한 문제를 조기에 감지하면 예상치 못한 가동 중단과 심각한 누출을 방지할 수 있습니다.

클립온 및 접착 개스킷 디자인 비교

제조업체는 클립온 방식과 접착식 방식, 두 가지 주요 개스킷 부착 방식을 제공합니다. 클립온 개스킷은 내장된 패스너를 사용하여 플레이트에 부착되므로 가동 중단 시간을 최소화하고 신속하게 교체할 수 있습니다. 이 디자인은 유제품 및 제약 산업처럼 잦은 위생 관리가 필요한 산업에 이상적입니다. 접착식 개스킷은 접착제를 사용하여 매우 견고한 결합을 형성합니다. 우수한 밀봉 성능을 제공하지만 교체 시 노동력이 많이 소모됩니다. 따라서 용도의 특정 유지 관리 요구 사항에 따라 선택해야 합니다.

플레이트 세척 및 교체 간소화

CIP(Clean-in-Place) 시스템은 효과적이지만, 일부 오염은 수동 세척이 필요합니다. 장치를 분해할 수 있어 기술자가 각 플레이트를 개별적으로 세척할 수 있습니다. 이 과정을 통해 자동 시스템에서 놓칠 수 있는 고착된 잔여물을 제거할 수 있습니다. 손상된 플레이트나 개스킷 전체 세트를 교체하는 것도 간단한 작업이 됩니다. 기술자는 렌치나 용제와 같은 기본 도구를 사용하여 현장에서 기존 접착제를 제거할 수 있습니다.

전체 장비 수명 연장

사전 예방적 유지 관리는 예방 가능한 손상을 수리하는 것보다 훨씬 저렴합니다. 정기적인 점검과 적절한 개스킷 교체는 예상치 못한 가동 중단과 제품 손실을 방지하여 수익성을 직접적으로 향상시킵니다.

잘 관리된 개스킷은 열교환기의 효율적이고 안전한 작동에 도움이 됩니다. 적절한 관리를 통해 개스킷은 3년에서 10년까지 사용할 수 있습니다. 개스킷의 설계는 손쉬운 정비를 가능하게 하여 장비의 작동 수명을 극대화하고 총소유비용(TCO)을 절감하는 데 직접적인 역할을 합니다.

판형 열교환기 개스킷은 작동 무결성에 필수적인 다기능 부품입니다. 이 개스킷의 성능은 다음 다섯 가지 기본 역할에 달려 있습니다.

·누출 방지를 위한 밀봉

·효율성을 위한 유체 지시

·오염을 방지하기 위한 유체 분리

·운영 스트레스 견뎌내기

·간편한 유지관리 가능

적절한 개스킷 선택과 관리가 시스템 안전성, 효율성, 안정성을 보장하는 데 중요합니다.

자주 묻는 질문

PHE 개스킷은 얼마나 자주 교체해야 합니까?

개스킷은 일반적으로 3년에서 10년 동안 사용할 수 있습니다. 수명은 온도, 압력, 유체 종류 등 작동 조건에 따라 달라집니다. 정기적인 점검을 통해 정확한 교체 시기를 결정할 수 있습니다.

개스킷이 고장났을 때 나타나는 징후는 무엇입니까?

기술자는 눈에 띄는 마모 흔적을 찾습니다. 이러한 흔적에는 취성, 균열, 변형 또는 재료가 홈에서 밀려 나오는 것이 포함됩니다. 조기에 발견하면 심각한 누출을 예방할 수 있습니다. ⚠️

클립온 개스킷이 더 좋은가요, 아니면 접착 개스킷이 더 좋은가요?

선택은 유지 관리 필요성에 따라 달라집니다. 클립온 개스킷은 빠른 교체가 가능합니다. 접착식 개스킷은 매우 견고한 결합력을 제공하지만, 서비스 중 교체 시 더 많은 인력이 필요합니다.
